Dapatkah beban RF digunakan dalam jaringan pencocokan impedansi RF?

Dalam bidang rekayasa frekuensi radio (RF), pencocokan impedansi adalah konsep penting yang memastikan transfer daya maksimum antara sumber dan beban. Sebaliknya, beban RF adalah komponen yang dirancang untuk menyerap energi RF tanpa memantulkannya kembali. Pertanyaan umum yang muncul adalah apakah beban RF dapat digunakan dalam jaringan pencocokan impedansi RF. Dalam postingan blog ini, kami akan mengeksplorasi topik ini secara mendalam, memanfaatkan keahlian kami sebagai pemasok beban RF.

Memahami Jaringan Pencocokan Impedansi RF

Sebelum mempelajari penggunaan beban RF dalam jaringan pencocokan impedansi, penting untuk memahami apa itu jaringan pencocokan impedansi dan mengapa jaringan tersebut penting. Dalam sistem RF, sumber dan beban seringkali memiliki nilai impedansi yang berbeda. Ketika ada ketidaksesuaian antara impedansi sumber dan impedansi beban, sebagian daya RF dipantulkan kembali ke sumber. Refleksi ini dapat menyebabkan berbagai masalah, termasuk berkurangnya efisiensi transfer daya, distorsi sinyal, dan potensi kerusakan pada peralatan sumber.

Jaringan pencocokan impedansi adalah rangkaian yang dirancang untuk mengubah impedansi beban agar sesuai dengan impedansi sumber. Jaringan ini biasanya terdiri dari komponen pasif seperti induktor, kapasitor, dan resistor. Dengan hati-hati memilih nilai-nilai komponen ini, para insinyur dapat membuat jaringan yang memberikan impedansi ke sumber yang sama dengan impedansi karakteristiknya, sehingga memaksimalkan transfer daya.

Peran Beban RF

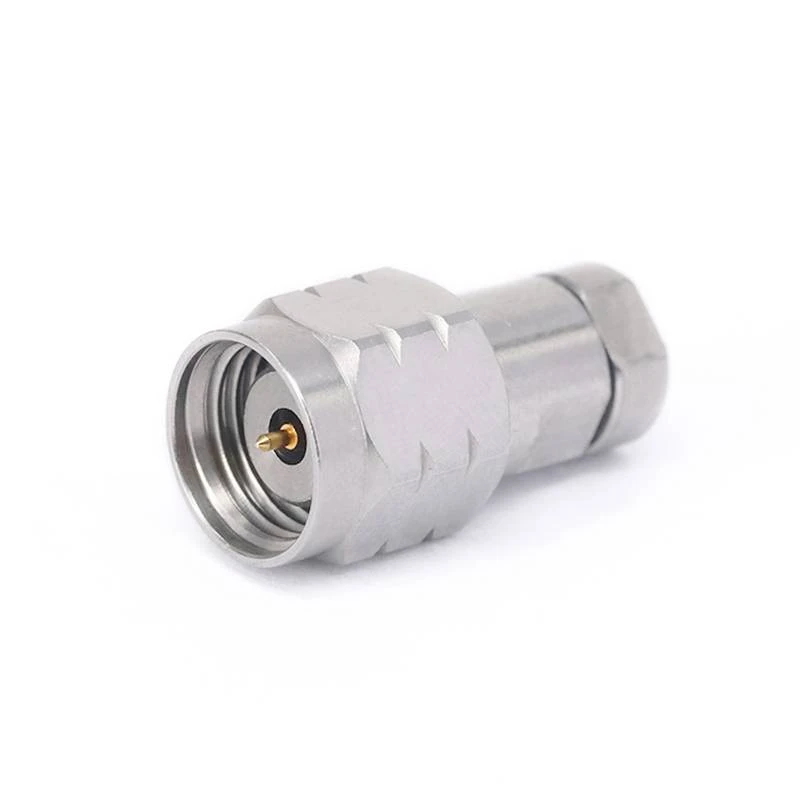

Beban RF adalah komponen pasif yang dirancang untuk menyerap energi RF. Mereka biasanya digunakan dalam aplikasi pengujian dan pengukuran, di mana mereka memberikan terminasi impedansi yang diketahui untuk sinyal RF. Beban RF tersedia dalam berbagai tipe dan konfigurasi, masing-masing dirancang untuk memenuhi kebutuhan spesifik. Misalnya,Beban RF G3POdirancang untuk aplikasi frekuensi tinggi, sementaraBeban RF 1,85mmcocok untuk aplikasi frekuensi ultra-tinggi.Beban GPO RFmenawarkan kombinasi kinerja tinggi dan ukuran kompak, menjadikannya ideal untuk berbagai aplikasi.

Fungsi utama beban RF adalah menyediakan terminasi non-reflektif untuk sinyal RF. Hal ini dicapai dengan merancang beban agar mempunyai impedansi yang sama dengan impedansi karakteristik saluran transmisi. Ketika impedansi beban sama dengan impedansi saluran transmisi, seluruh energi RF diserap oleh beban, dan tidak ada pantulan kembali ke sumber.

Dapatkah Beban RF Digunakan dalam Jaringan Pencocokan Impedansi RF?

Jawaban singkatnya adalah ya, beban RF dapat digunakan dalam jaringan pencocokan impedansi RF. Namun, cara penggunaannya bergantung pada kebutuhan spesifik aplikasi. Dalam beberapa kasus, beban RF dapat digunakan sebagai bagian dari jaringan pencocokan impedansi yang lebih kompleks. Misalnya, beban RF resistif dapat dikombinasikan dengan induktor dan kapasitor untuk menciptakan jaringan pencocokan yang mengubah impedansi beban agar sesuai dengan impedansi sumber.

Dalam kasus lain, beban RF dapat digunakan sebagai terminasi saluran transmisi yang merupakan bagian dari jaringan pencocokan impedansi. Misalnya, dalam pengaturan pengujian, beban RF dapat digunakan untuk mengakhiri saluran transmisi yang terhubung ke perangkat yang diuji (DUT). Dengan menggunakan beban RF dengan impedansi yang benar, teknisi dapat memastikan bahwa DUT diberikan beban yang sesuai, yang penting untuk pengujian yang akurat.

Keuntungan Menggunakan Beban RF dalam Jaringan Pencocokan Impedansi

Ada beberapa keuntungan menggunakan beban RF dalam jaringan pencocokan impedansi. Salah satu keuntungan utamanya adalah beban RF memberikan impedansi yang diketahui dan stabil. Hal ini penting karena jaringan pencocokan impedansi bergantung pada nilai impedansi yang tepat agar dapat berfungsi dengan benar. Dengan menggunakan beban RF dengan impedansi yang diketahui, para insinyur dapat memastikan bahwa jaringan yang cocok dirancang dan diimplementasikan dengan benar.

Keuntungan lain menggunakan beban RF dalam jaringan pencocokan impedansi adalah dapat membantu mengurangi pantulan. Seperti disebutkan sebelumnya, refleksi dapat menyebabkan berbagai masalah dalam sistem RF, termasuk berkurangnya efisiensi transfer daya dan distorsi sinyal. Dengan menggunakan beban RF untuk mengakhiri saluran transmisi atau sebagai bagian dari jaringan yang cocok, para insinyur dapat meminimalkan refleksi dan meningkatkan kinerja sistem secara keseluruhan.

Pertimbangan Saat Menggunakan Beban RF di Jaringan Pencocokan Impedansi

Meskipun ada banyak keuntungan menggunakan beban RF dalam jaringan pencocokan impedansi, ada juga beberapa pertimbangan yang perlu diingat oleh para insinyur. Salah satu pertimbangan utama adalah kemampuan penanganan daya beban RF. Dalam beberapa aplikasi, beban RF mungkin perlu menangani daya dalam jumlah besar. Jika kemampuan penanganan daya beban terlampaui, maka dapat menyebabkan beban menjadi terlalu panas dan berpotensi mengalami kegagalan.

Pertimbangan lainnya adalah rentang frekuensi beban RF. Beban RF yang berbeda dirancang untuk beroperasi pada rentang frekuensi yang berbeda. Saat memilih beban RF untuk digunakan dalam jaringan pencocokan impedansi, penting untuk memilih beban yang sesuai dengan rentang frekuensi aplikasi.

Kesimpulan

Kesimpulannya, beban RF dapat digunakan dalam jaringan pencocokan impedansi RF, dan beban tersebut menawarkan beberapa keuntungan, termasuk memberikan impedansi yang diketahui dan stabil serta mengurangi pantulan. Namun, para insinyur perlu mempertimbangkan dengan cermat kemampuan penanganan daya dan rentang frekuensi beban RF saat menggunakannya dalam jaringan yang cocok.

Sebagai pemasok beban RF, kami menawarkan berbagai macam beban RF berkualitas tinggi yang cocok untuk digunakan dalam jaringan pencocokan impedansi. KitaBeban RF G3PO,Beban RF 1,85mm, DanBeban GPO RFdirancang untuk memenuhi kebutuhan berbagai aplikasi, dan tim ahli kami siap memberikan dukungan dan bantuan teknis.

Jika Anda tertarik untuk mempelajari lebih lanjut tentang beban RF kami atau mendiskusikan bagaimana beban tersebut dapat digunakan dalam jaringan pencocokan impedansi Anda, sebaiknya Anda menghubungi kami. Tim penjualan kami siap membantu kebutuhan pengadaan Anda dan membantu Anda menemukan beban RF yang tepat untuk aplikasi Anda.

Referensi

• Pozar, DM (2011). Rekayasa Gelombang Mikro (edisi ke-4). Wiley.
• Collin, RE (2001). Landasan Teknik Gelombang Mikro (Edisi ke-2nd). Wiley.
• Gonzalez, G. (1997). Penguat Transistor Gelombang Mikro: Analisis dan Desain (Edisi ke-2nd). Aula Prentice.
