Bagaimana beban RF dibandingkan dengan kapasitor dalam aplikasi RF?

Dalam bidang aplikasi frekuensi radio (RF) yang dinamis, pilihan antara beban RF dan kapasitor merupakan keputusan penting yang dapat berdampak signifikan terhadap kinerja dan efisiensi sistem elektronik. Sebagai pemasok beban RF yang tepercaya, saya telah menyaksikan secara langsung beragam persyaratan dan tantangan yang dihadapi oleh para insinyur dan desainer di bidang ini. Dalam postingan blog ini, saya akan mempelajari seluk-beluk beban RF dan kapasitor, membandingkan karakteristik, aplikasi, dan kinerjanya untuk membantu Anda membuat keputusan yang tepat untuk proyek RF Anda.

Memahami Beban RF dan Kapasitor

Sebelum kita memulai perbandingan, pertama-tama mari kita memahami dengan jelas tentang beban RF dan kapasitor.

Beban RF

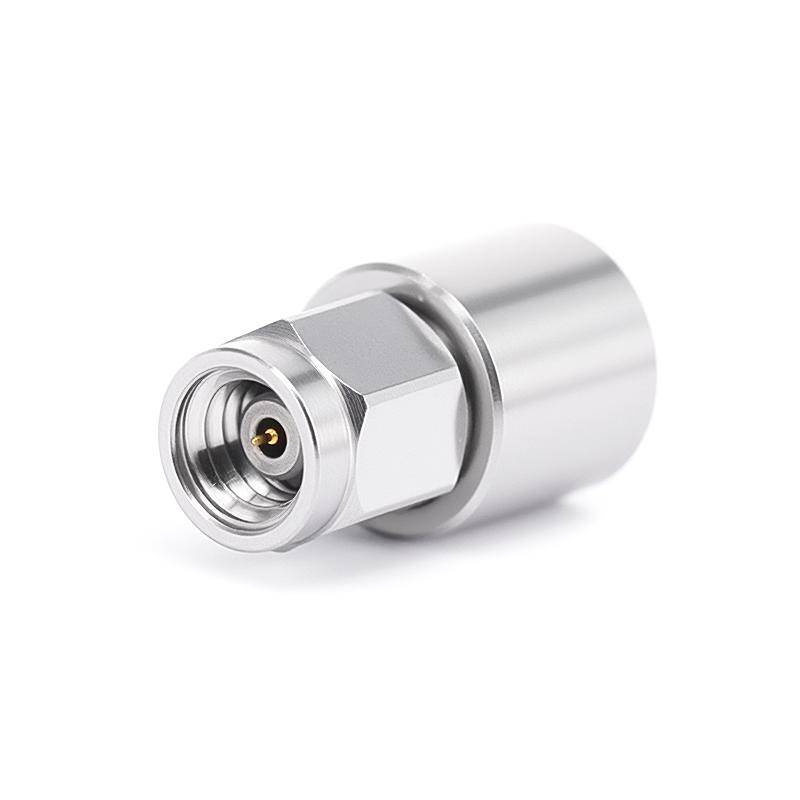

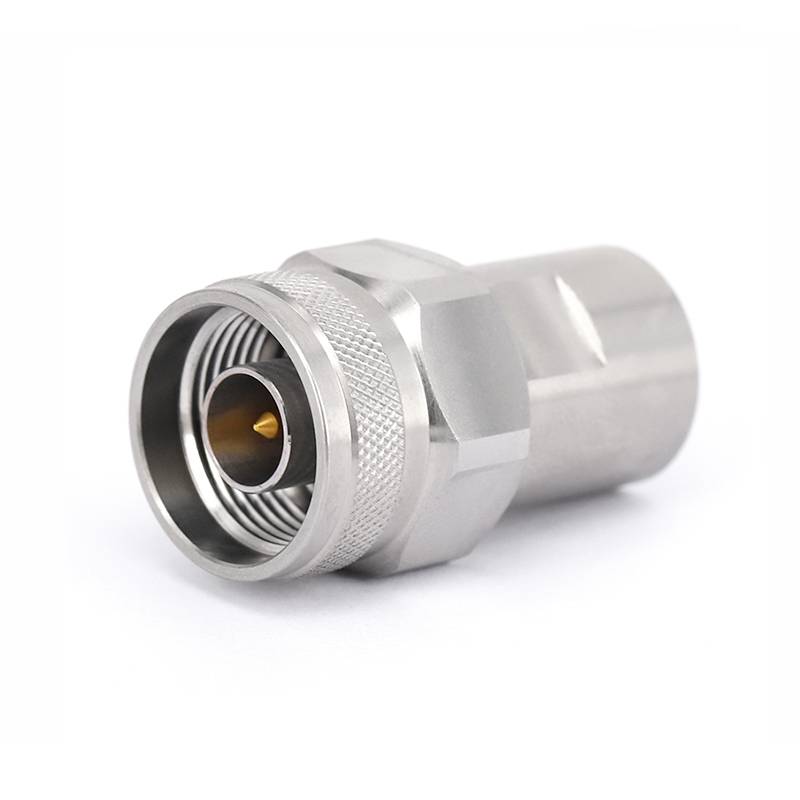

Beban RF adalah komponen pasif yang dirancang untuk menyerap energi RF dan menyediakan penghentian sirkuit RF. Mereka biasanya digunakan untuk mensimulasikan kondisi dunia nyata, menguji peralatan RF, dan memastikan pencocokan impedansi yang tepat. Beban RF tersedia dalam berbagai jenis, termasuk beban tetap, beban variabel, dan beban presisi, masing-masing disesuaikan dengan aplikasi dan rentang frekuensi tertentu. Misalnya,Beban GPO RFbiasanya digunakan dalam aplikasi frekuensi tinggi, sementaraBeban RF 1.0mmcocok untuk aplikasi frekuensi ultra-tinggi.N Beban RFbanyak digunakan dalam aplikasi RF tujuan umum karena keserbagunaan dan keandalannya.

Kapasitor

Kapasitor, di sisi lain, adalah komponen pasif yang menyimpan dan melepaskan energi listrik dalam medan listrik. Mereka digunakan dalam berbagai aplikasi RF, termasuk pemfilteran, penggandengan, bypass, dan penyetelan. Kapasitor tersedia dalam berbagai jenis, seperti kapasitor keramik, mika, film, dan elektrolitik, masing-masing dengan karakteristik dan parameter kinerja uniknya sendiri. Dalam aplikasi RF, kapasitor keramik sering kali lebih disukai karena kepadatan kapasitansinya yang tinggi, resistansi seri ekuivalen (ESR) yang rendah, dan kinerja frekuensi tinggi yang sangat baik.

Perbandingan Beban RF dan Kapasitor

Sekarang setelah kita memiliki pemahaman dasar tentang beban RF dan kapasitor, mari kita bandingkan keduanya dalam beberapa aspek utama.

Pencocokan Impedansi

Salah satu fungsi utama beban RF adalah memberikan kecocokan impedansi yang tepat ke sumber RF atau saluran transmisi. Hal ini penting untuk meminimalkan pantulan sinyal dan memastikan transfer daya maksimum. Beban RF dirancang untuk memiliki nilai impedansi tertentu, biasanya 50 atau 75 ohm, yang disesuaikan dengan impedansi karakteristik sistem RF. Sebaliknya, kapasitor tidak terutama digunakan untuk pencocokan impedansi. Meskipun mereka dapat mempengaruhi impedansi suatu rangkaian sampai batas tertentu, fungsi utamanya adalah untuk menyimpan dan melepaskan energi listrik.

Penanganan Daya

Beban RF dirancang untuk menangani daya RF tingkat tinggi tanpa penurunan kinerja yang signifikan. Mereka biasanya diberi peringkat untuk tingkat daya tertentu, yang dapat berkisar dari beberapa miliwatt hingga beberapa kilowatt, tergantung pada aplikasinya. Kapasitor, di sisi lain, memiliki kemampuan penanganan daya yang terbatas. Mereka umumnya digunakan untuk aplikasi berdaya rendah, seperti penyaringan dan penggandengan, dimana tingkat dayanya relatif rendah.

Respon Frekuensi

Beban RF dirancang untuk beroperasi pada rentang frekuensi yang luas, dari beberapa kilohertz hingga beberapa gigahertz. Mereka dioptimalkan untuk respons frekuensi datar, yang berarti memberikan impedansi dan penyerapan daya yang konsisten di seluruh rentang frekuensi. Kapasitor, sebaliknya, memiliki respons frekuensi yang terbatas. Nilai kapasitansi dan kinerjanya dapat bervariasi secara signifikan terhadap frekuensi, terutama pada frekuensi tinggi. Hal ini membuatnya kurang cocok untuk aplikasi yang memerlukan rentang frekuensi lebar.

Redaman Sinyal

Beban RF digunakan untuk menyerap energi RF dan memberikan redaman sinyal. Mereka dirancang untuk menghilangkan daya RF sebagai panas, sehingga mengurangi amplitudo sinyal RF. Kapasitor, sebaliknya, tidak memberikan redaman sinyal yang signifikan. Mereka terutama digunakan untuk pemfilteran dan penggandengan, yang tujuannya adalah melewatkan frekuensi tertentu sambil memblokir frekuensi lain.

Aplikasi

Beban RF umumnya digunakan dalam berbagai aplikasi RF, termasuk pengujian, kalibrasi, dan pengukuran RF. Mereka juga digunakan dalam penguat daya RF, antena, dan saluran transmisi untuk menyediakan terminasi dan memastikan pencocokan impedansi yang tepat. Kapasitor, di sisi lain, digunakan dalam berbagai aplikasi RF, termasuk pemfilteran, penggandengan, bypass, dan penyetelan. Mereka juga digunakan dalam osilator RF, mixer, dan amplifier untuk mengontrol frekuensi dan fase sinyal RF.

Keuntungan dan Kerugian Beban RF dan Kapasitor

Berdasarkan perbandingan di atas, kita dapat merangkum kelebihan dan kekurangan beban RF dan kapasitor sebagai berikut:

Beban RF

• Keuntungan:
  • Pencocokan impedansi yang tepat
  • Kemampuan penanganan daya tinggi
  • Respon frekuensi yang luas
  • Redaman sinyal
  • Cocok untuk pengujian dan pengukuran RF
• Kekurangan:
  • Terbatas untuk menyediakan pencocokan impedansi dan redaman sinyal
  • Biaya lebih tinggi dibandingkan dengan kapasitor
  • Menghasilkan panas, yang mungkin memerlukan tindakan pendinginan tambahan

Kapasitor

• Keuntungan:
  • Biaya rendah
  • Ukuran kecil
  • Kepadatan kapasitansi tinggi
  • Cocok untuk memfilter, menyambungkan, melewati, dan menyetel
• Kekurangan:
  • Kemampuan penanganan daya yang terbatas
  • Respon frekuensi sempit
  • Tidak memberikan redaman sinyal yang signifikan

Memilih Komponen yang Tepat untuk Aplikasi RF Anda

Saat memilih antara beban RF dan kapasitor untuk aplikasi RF Anda, penting untuk mempertimbangkan persyaratan dan batasan spesifik proyek Anda. Berikut beberapa faktor yang perlu dipertimbangkan:

Pencocokan Impedansi

Jika pencocokan impedansi sangat penting untuk aplikasi Anda, beban RF adalah pilihan yang tepat. Mereka memberikan kecocokan impedansi yang tepat dengan sumber RF atau saluran transmisi, meminimalkan pantulan sinyal dan memastikan transfer daya maksimum.

Penanganan Daya

Jika aplikasi Anda memerlukan kemampuan penanganan daya tinggi, beban RF adalah pilihan yang lebih baik. Mereka dirancang untuk menangani daya RF tingkat tinggi tanpa penurunan kinerja yang signifikan.

Respon Frekuensi

Jika aplikasi Anda memerlukan respons frekuensi yang luas, beban RF lebih cocok. Mereka dioptimalkan untuk respons frekuensi datar, memberikan impedansi dan penyerapan daya yang konsisten di seluruh rentang frekuensi.

Redaman Sinyal

Jika redaman sinyal diperlukan, beban RF adalah pilihan yang tepat. Mereka dirancang untuk menyerap energi RF dan memberikan redaman sinyal, mengurangi amplitudo sinyal RF.

Biaya dan Ukuran

Jika biaya dan ukuran merupakan faktor penting, kapasitor mungkin merupakan pilihan yang lebih baik. Umumnya lebih murah dan ukurannya lebih kecil dibandingkan dengan beban RF.

Kesimpulan

Kesimpulannya, beban RF dan kapasitor merupakan komponen penting dalam aplikasi RF, masing-masing memiliki karakteristik dan parameter kinerja uniknya sendiri. Beban RF terutama digunakan untuk pencocokan impedansi, penanganan daya, dan redaman sinyal, sedangkan kapasitor terutama digunakan untuk penyaringan, penggandengan, bypass, dan penyetelan. Saat memilih antara beban RF dan kapasitor, penting untuk mempertimbangkan persyaratan dan batasan spesifik proyek Anda, seperti pencocokan impedansi, penanganan daya, respons frekuensi, redaman sinyal, biaya, dan ukuran.

Sebagai pemasok beban RF terkemuka, kami menawarkan beragam beban RF berkualitas tinggi untuk memenuhi beragam kebutuhan pelanggan kami. Beban RF kami dirancang dan diproduksi dengan standar tertinggi, memastikan kinerja yang andal dan daya tahan jangka panjang. Jika Anda memiliki pertanyaan atau memerlukan bantuan dalam memilih beban RF yang tepat untuk aplikasi Anda, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda dengan kebutuhan beban RF dan membantu Anda mencapai kinerja optimal dalam proyek RF Anda.

Referensi

• Pozar, DM (2011). Rekayasa Gelombang Mikro (edisi ke-4). Wiley.
• Collin, RE (2001). Landasan Teknik Gelombang Mikro (Edisi ke-2nd). McGraw-Hill.
• Hayt, WH, & Kemmerly, JE (2001). Analisis Sirkuit Teknik (edisi ke-6). McGraw-Hill.
