Bagaimana kebisingan fase mempengaruhi kinerja sistem RF?

Kebisingan fase adalah parameter penting dalam evaluasi kinerja sistem RF (Frekuensi Radio). Sebagai pemasok amplifier RF terkemuka, kami telah menyaksikan secara langsung bagaimana kebisingan fase dapat berdampak signifikan terhadap keseluruhan fungsi dan efisiensi sistem ini. Di blog ini, kita akan mempelajari konsep kebisingan fase, sumbernya, dan yang terpenting, pengaruhnya terhadap kinerja sistem RF.

Memahami Fase Kebisingan

Kebisingan fase didefinisikan sebagai fluktuasi jangka pendek dalam fase sinyal. Dalam sinyal RF yang ideal, fase akan tetap konstan sepanjang waktu. Namun, dalam skenario dunia nyata, berbagai faktor menimbulkan variasi acak dalam fase sinyal. Fluktuasi ini biasanya direpresentasikan dalam domain frekuensi sebagai sideband di sekitar frekuensi pembawa.

Secara matematis, gangguan fasa sering dinyatakan dalam kerapatan spektral daya (PSD) fluktuasi fasa, biasanya dalam dBc/Hz (desibel relatif terhadap pembawa per hertz). Nilai gangguan fasa yang lebih rendah menunjukkan sinyal yang lebih stabil, sedangkan nilai yang lebih tinggi berarti ketidakstabilan fasa yang lebih besar.

Sumber Kebisingan Fase

Ada beberapa sumber kebisingan fase dalam sistem RF. Salah satu sumber utamanya adalah osilator. Osilator adalah komponen mendasar dalam sistem RF, yang digunakan untuk menghasilkan frekuensi pembawa. Namun, mereka rentan terhadap kebisingan fase karena kebisingan termal pada komponen aktif dan pasif, serta getaran mekanis dan variasi suhu.

Sumber gangguan fase lainnya adalah komponen aktif dalam rantai RF, seperti amplifier. Amplifier dapat menimbulkan gangguan fasa melalui perilaku non - linier transistornya. Ketika penguat beroperasi di wilayah non - linier, penguat dapat menghasilkan produk intermodulasi, yang berkontribusi terhadap gangguan fasa.

Faktor eksternal juga dapat berkontribusi terhadap kebisingan fase. Misalnya, interferensi elektromagnetik (EMI) dari perangkat elektronik terdekat atau gangguan catu daya dapat berpasangan dengan sinyal RF dan menyebabkan fluktuasi fase.

Dampak terhadap Kualitas Sinyal

Salah satu pengaruh gangguan fase yang paling signifikan terhadap sistem RF adalah dengan menurunkan kualitas sinyal. Dalam sistem komunikasi, gangguan fasa dapat menyebabkan interferensi saluran yang berdekatan. Ketika pita samping gangguan fase suatu sinyal meluas ke pita frekuensi saluran yang berdekatan, hal itu dapat mengganggu sinyal di saluran tersebut, yang menyebabkan penurunan rasio sinyal terhadap kebisingan (SNR) dan peningkatan laju kesalahan bit (BER).

Dalam sistem radar, gangguan fase dapat mengurangi resolusi jangkauan. Sistem radar mengandalkan pengukuran akurat perbedaan fasa antara sinyal yang dikirim dan diterima untuk menentukan jarak target. Kebisingan fase dapat menimbulkan kesalahan dalam pengukuran fase ini, sehingga menghasilkan penentuan rentang target yang kurang akurat.

Dampak pada Kemurnian Spektral

Kebisingan fase juga berdampak langsung pada kemurnian spektral sinyal RF. Sinyal noise fase tinggi memiliki sideband yang luas, yang berarti kekuatan sinyal tersebar pada rentang frekuensi yang lebih luas. Hal ini dapat menjadi masalah dalam aplikasi yang memerlukan sinyal pita sempit, seperti dalam sistem multiplexing pembagian frekuensi (FDM).

Dalam sistem FDM, beberapa sinyal ditransmisikan secara bersamaan dalam pita frekuensi berbeda. Jika gangguan fase suatu sinyal terlalu tinggi, pita sampingnya dapat tumpang tindih dengan pita frekuensi sinyal lain, menyebabkan interferensi dan mengurangi kapasitas sistem secara keseluruhan.

Dampak pada Sensitivitas Penerima

Sensitivitas penerima adalah parameter penting dalam sistem RF, karena menentukan kekuatan sinyal minimum yang dapat dideteksi oleh penerima. Kebisingan fase dapat menurunkan sensitivitas penerima dengan meningkatkan tingkat kebisingan.

Ketika sideband gangguan fase dari osilator lokal di penerima bercampur dengan sinyal masuk, mereka dapat menghasilkan komponen kebisingan tambahan. Komponen kebisingan ini menambah kebisingan termal yang sudah ada di penerima, meningkatkan tingkat kebisingan secara keseluruhan dan mengurangi kemampuan penerima untuk mendeteksi sinyal lemah.

Penguat RF dan Kebisingan Fase kami

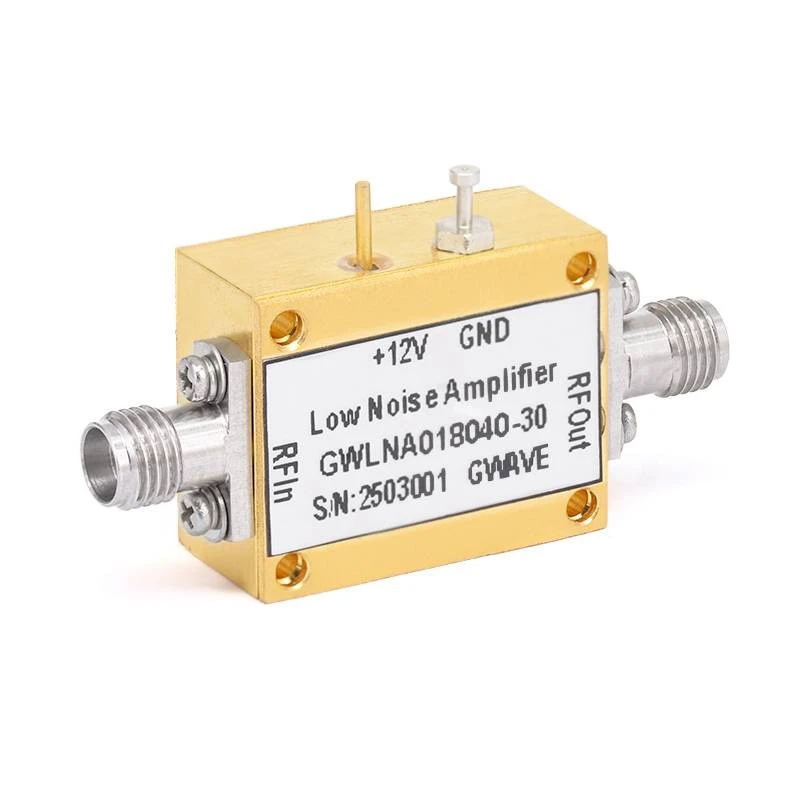

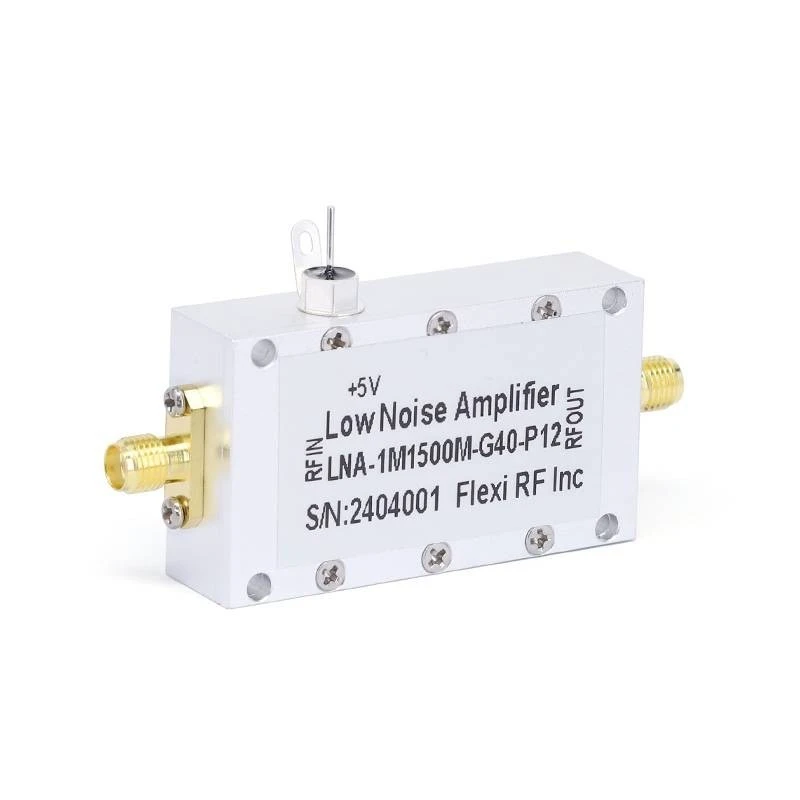

Sebagai pemasok amplifier RF, kami memahami pentingnya meminimalkan kebisingan fase dalam produk kami. KitaAmplifier Kebisingan Rendah 90GHz,Amplifier Kebisingan Rendah 50GHz, DanAmplifier Kebisingan Rendah 18GHzdirancang dengan teknologi canggih untuk mengurangi kebisingan fase dan meningkatkan kinerja sistem RF secara keseluruhan.

Kami menggunakan komponen berkualitas tinggi dan proses manufaktur canggih untuk memastikan bahwa amplifier kami memiliki karakteristik kebisingan fase rendah. Teknisi kami dengan cermat merancang rangkaian amplifier untuk meminimalkan efek non - linier yang dapat berkontribusi terhadap kebisingan fase. Selain itu, kami menerapkan teknik pelindung dan penyaringan yang efektif untuk mengurangi dampak interferensi eksternal pada kinerja amplifier.

Mengurangi Kebisingan Fase dalam Sistem RF

Ada beberapa strategi yang dapat digunakan untuk mengurangi dampak kebisingan fase dalam sistem RF. Salah satu pendekatannya adalah dengan menggunakan osilator berkualitas tinggi dengan noise fase rendah. Misalnya, osilator kristal dikenal dengan kinerja derau fasa yang sangat baik dan sering digunakan dalam aplikasi di mana derau fasa rendah sangat penting.

Strategi lainnya adalah dengan menggunakan loop terkunci fase (PLL). PLL dapat digunakan untuk menghasilkan frekuensi keluaran yang stabil dengan mengunci sinyal referensi. Mereka juga dapat digunakan untuk mengurangi kebisingan fasa osilator dengan menyaring fluktuasi fasa frekuensi tinggi.

Selain itu, tata letak sirkuit yang tepat dan teknik grounding dapat membantu mengurangi gangguan fasa. Dengan meminimalkan panjang jejak sinyal dan menyediakan ground plane yang baik, penggabungan interferensi eksternal dapat dikurangi, sehingga mengurangi gangguan fasa dalam sistem.

Kesimpulan

Kebisingan fase adalah faktor kompleks dan signifikan yang dapat berdampak besar pada kinerja sistem RF. Ini dapat menurunkan kualitas sinyal, mengurangi kemurnian spektral, dan menurunkan sensitivitas penerima. Sebagai pemasok amplifier RF, kami berkomitmen untuk menyediakan produk yang meminimalkan kebisingan fase dan meningkatkan kinerja sistem RF secara keseluruhan.

Jika Anda mencari amplifier RF berkinerja tinggi dengan kebisingan fase rendah, kami mengundang Anda untuk menghubungi kami untuk diskusi mendetail tentang kebutuhan spesifik Anda. Tim ahli kami siap membantu Anda dalam memilih amplifier yang tepat untuk aplikasi Anda dan memberikan solusi terbaik.

Referensi

1. Pozar, DM (2011). Rekayasa Gelombang Mikro. Wiley.
2. Razavi, B. (2011). Mikroelektronika RF. Aula Prentice.
3. Lee, TH (2004). Desain Radio CMOS - Sirkuit Terpadu Frekuensi. Pers Universitas Cambridge.
