Bagaimana cara memilih sirkulator RF yang tepat untuk aplikasi tertentu?

Terkait sistem frekuensi radio (RF), memilih sirkulasi RF yang tepat sangatlah penting untuk memastikan kinerja dan efisiensi yang optimal. Sebagai pemasok sirkulasi RF yang memiliki reputasi baik, saya memahami kompleksitas yang terlibat dalam proses pengambilan keputusan ini. Dalam postingan blog ini, saya akan memandu Anda melalui faktor-faktor utama yang perlu dipertimbangkan ketika memilih sirkulator RF untuk aplikasi tertentu.

Memahami Sirkulator RF

Sebelum mempelajari proses seleksi, penting untuk memiliki pemahaman dasar tentang apa itu RF circulator dan cara kerjanya. Sirkulator RF adalah perangkat tiga atau empat port pasif non-timbal balik yang memungkinkan sinyal RF mengalir ke arah tertentu, biasanya dalam pola melingkar. Artinya sinyal yang masuk ke salah satu port akan keluar melalui port berikutnya dengan urutan yang telah ditentukan.

Sifat sirkulator RF yang non-timbal balik inilah yang menjadikannya sangat berharga dalam sistem RF. Mereka dapat digunakan untuk mengisolasi berbagai bagian sistem, melindungi komponen sensitif dari sinyal yang dipantulkan, dan meningkatkan kinerja sistem secara keseluruhan. Misalnya, dalam sistem pemancar-penerima, sirkulator RF dapat digunakan untuk memisahkan sinyal yang dikirim dan diterima, mencegah interferensi dan meningkatkan kualitas sinyal.

Faktor Kunci yang Perlu Dipertimbangkan

Sekarang setelah kita memiliki pemahaman dasar tentang sirkulator RF, mari jelajahi faktor-faktor utama yang perlu dipertimbangkan ketika memilih sirkulator yang tepat untuk aplikasi spesifik Anda.

Rentang Frekuensi

Faktor pertama dan terpenting untuk dipertimbangkan adalah rentang frekuensi sirkulator RF. Aplikasi yang berbeda memerlukan rentang frekuensi yang berbeda, dan sangat penting untuk memilih sirkulator yang dapat beroperasi dalam pita frekuensi yang diinginkan. Misalnya, jika Anda mengerjakan sistem komunikasi gelombang mikro, Anda memerlukan sirkulator yang dapat beroperasi pada frekuensi gelombang mikro.

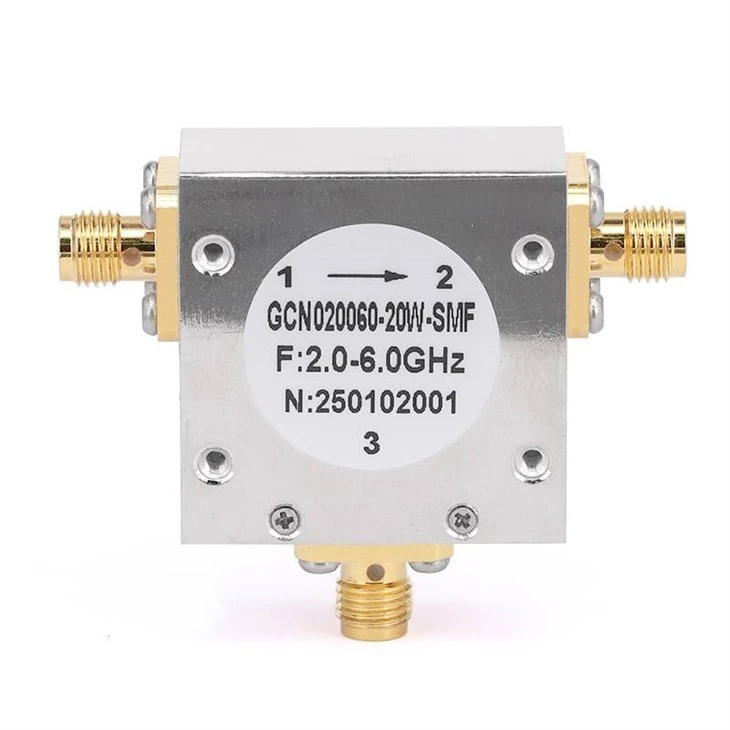

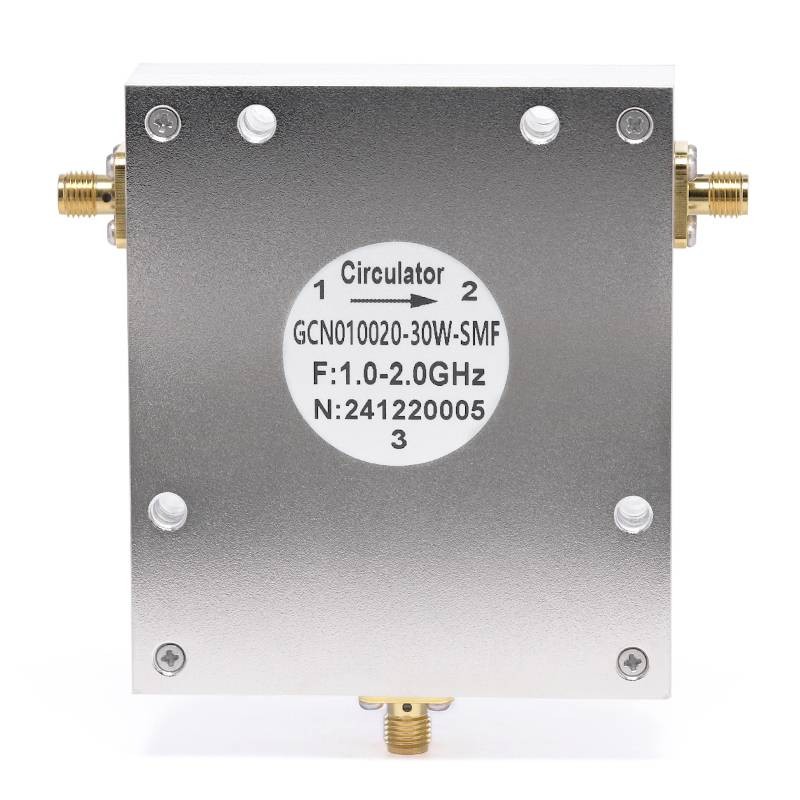

Sebagai pemasok, kami menawarkan berbagai macam sirkulator RF dengan rentang frekuensi berbeda untuk memenuhi kebutuhan berbagai aplikasi. Misalnya, milik kitaSirkulasi Koaksial RF 26,5GHzdirancang untuk aplikasi frekuensi tinggi, sedangkan kamiSirkulasi Koaksial RF 40GHzcocok untuk kebutuhan frekuensi yang lebih tinggi. Kami juga punyaSirkulasi Koaksial RF 6GHzuntuk aplikasi frekuensi rendah.

Penanganan Daya

Faktor penting lainnya yang perlu dipertimbangkan adalah kemampuan penanganan daya dari sirkulator RF. Kapasitas penanganan daya suatu sirkulator mengacu pada jumlah daya maksimum yang dapat ditanganinya tanpa mengalami penurunan kinerja yang signifikan. Sangat penting untuk memilih sirkulator yang dapat menangani tingkat daya aplikasi spesifik Anda untuk memastikan pengoperasian yang andal.

Saat memilih sirkulator berdasarkan penanganan daya, penting untuk mempertimbangkan daya rata-rata dan kebutuhan daya puncak sistem Anda. Untuk aplikasi berdaya tinggi, seperti sistem radar atau pemancar berdaya tinggi, Anda memerlukan sirkulator dengan kapasitas penanganan daya tinggi. Sirkulasi RF kami tersedia dalam berbagai peringkat daya untuk mengakomodasi kebutuhan daya yang berbeda.

Kerugian Penyisipan

Kehilangan penyisipan adalah parameter penting lainnya yang perlu dipertimbangkan ketika memilih sirkulator RF. Insertion loss mengacu pada jumlah daya yang hilang saat sinyal RF melewati sirkulator. Kehilangan penyisipan yang lebih rendah menunjukkan kinerja yang lebih baik, karena lebih sedikit daya yang terbuang di sirkulator.

Secara umum, kerugian penyisipan diukur dalam desibel (dB), dan nilai dB yang lebih rendah menunjukkan kerugian yang lebih kecil. Saat memilih sirkulator, penting untuk memilih sirkulator dengan insertion loss yang rendah untuk meminimalkan kehilangan daya dan meningkatkan efisiensi sistem secara keseluruhan. Sirkulator RF kami dirancang untuk memiliki kerugian penyisipan yang rendah, memastikan kinerja optimal dalam aplikasi Anda.

Isolasi

Isolasi adalah parameter penting lainnya yang mengukur kemampuan sirkulator untuk mengisolasi port input dan output. Nilai isolasi yang tinggi menunjukkan bahwa sirkulator dapat secara efektif mencegah kebocoran sinyal antar port, mengurangi interferensi, dan meningkatkan kualitas sinyal.

Isolasi juga diukur dalam desibel (dB), dan nilai dB yang lebih tinggi menunjukkan isolasi yang lebih baik. Saat memilih sirkulator, penting untuk memilih sirkulator dengan nilai isolasi tinggi untuk memastikan pengoperasian yang andal dan meminimalkan interferensi pada sistem Anda. Sirkulator RF kami dirancang untuk memiliki isolasi tinggi, memberikan kinerja luar biasa dalam berbagai aplikasi.

VSWR (Rasio Gelombang Berdiri Tegangan)

VSWR adalah ukuran seberapa cocok sirkulator RF dengan impedansi komponen yang terhubung. Nilai VSWR yang rendah menunjukkan kecocokan impedansi yang baik, yang berarti lebih sedikit daya yang dipantulkan kembali dari sirkulator, sehingga menghasilkan kinerja dan efisiensi yang lebih baik.

VSWR biasanya dinyatakan sebagai rasio, seperti 1,2:1 atau 1,5:1. Rasio yang lebih rendah menunjukkan kecocokan impedansi yang lebih baik. Saat memilih sirkulator, penting untuk memilih sirkulator dengan nilai VSWR rendah untuk memastikan kinerja optimal dan meminimalkan kehilangan daya pada sistem Anda. Sirkulasi RF kami dirancang untuk memiliki VSWR rendah, memberikan kecocokan impedansi yang baik dan kinerja yang sangat baik.

Faktor Ukuran dan Bentuk

Ukuran dan faktor bentuk sirkulator RF juga merupakan pertimbangan penting, terutama dalam aplikasi yang ruangnya terbatas. Aplikasi yang berbeda mungkin memerlukan ukuran dan faktor bentuk sirkulator yang berbeda, dan sangat penting untuk memilih salah satu yang sesuai dengan sistem Anda.

Sebagai pemasok, kami menawarkan berbagai sirkulator RF dengan ukuran dan faktor bentuk berbeda untuk memenuhi kebutuhan berbagai aplikasi. Apakah Anda memerlukan sirkulator kompak untuk perangkat portabel atau sirkulator yang lebih besar untuk sistem berdaya tinggi, kami memiliki solusi yang tepat untuk Anda.

Pertimbangan Khusus Aplikasi

Selain faktor umum yang disebutkan di atas, ada juga beberapa pertimbangan khusus aplikasi yang perlu Anda pertimbangkan saat memilih sirkulator RF.

Sistem Komunikasi

Dalam sistem komunikasi, seperti jaringan seluler atau sistem komunikasi satelit, sirkulator RF digunakan untuk memisahkan sinyal yang dikirim dan diterima. Saat memilih sirkulator untuk sistem komunikasi, penting untuk mempertimbangkan faktor-faktor seperti rentang frekuensi, insertion loss, isolasi, dan VSWR untuk memastikan pengoperasian yang andal dan komunikasi berkualitas tinggi.

Sistem Radar

Sistem radar memerlukan sirkulasi RF yang dapat menangani tingkat daya tinggi dan beroperasi pada frekuensi tinggi. Saat memilih sirkulator untuk sistem radar, penting untuk memilih sirkulator dengan kapasitas penanganan daya tinggi, insertion loss rendah, isolasi tinggi, dan VSWR rendah untuk memastikan deteksi akurat dan pengoperasian yang andal.

Peralatan Uji dan Pengukuran

Dalam peralatan pengujian dan pengukuran, sirkulator RF digunakan untuk mengarahkan sinyal antara berbagai komponen dan port pengujian. Saat memilih sirkulator untuk peralatan pengujian dan pengukuran, penting untuk mempertimbangkan faktor-faktor seperti rentang frekuensi, insertion loss, isolasi, dan VSWR untuk memastikan pengukuran yang akurat dan pengoperasian yang andal.

Kesimpulan

Memilih sirkulasi RF yang tepat untuk aplikasi tertentu adalah keputusan penting yang dapat berdampak signifikan pada kinerja dan efisiensi sistem Anda. Dengan mempertimbangkan faktor-faktor seperti rentang frekuensi, penanganan daya, insertion loss, isolasi, VSWR, ukuran, dan faktor bentuk, serta persyaratan spesifik aplikasi, Anda dapat memilih sirkulator terbaik untuk kebutuhan Anda.

Sebagai pemasok sirkulator RF, kami berkomitmen untuk menyediakan produk berkualitas tinggi yang memenuhi kebutuhan pelanggan kami. Sirkulator RF kami dirancang untuk memiliki kinerja luar biasa dalam hal rentang frekuensi, penanganan daya, insertion loss, isolasi, VSWR, dan ukuran. Jika Anda mencari sirkulasi RF yang tepat untuk aplikasi Anda, kami mengundang Anda untuk menghubungi kami guna mendiskusikan kebutuhan Anda dan menjelajahi penawaran produk kami. Kami berharap dapat bekerja sama dengan Anda untuk menemukan solusi sempurna untuk sistem RF Anda.

Referensi

• Pozar, DM (2011). Rekayasa Gelombang Mikro (edisi ke-4). Wiley.
• Collin, RE (2001). Landasan Teknik Gelombang Mikro (Edisi ke-2nd). Wiley.
• Matthaei, GL, Muda, L., & Jones, EMT (1964). Filter Gelombang Mikro, Jaringan Pencocokan Impedansi, dan Struktur Kopling. McGraw-Hill.
