Bagaimana cara mengkompensasi efek suhu dalam amplifier RF?

Hai! Sebagai pemasok amplifier RF, saya telah melihat secara langsung bagaimana suhu dapat melempar kunci pas dalam karya -karya komponen penting ini. Amplifier RF adalah pahlawan tanpa tanda jasa dari dunia nirkabel, meningkatkan sinyal untuk memastikan komunikasi yang jelas dan transfer data yang efisien. Tetapi ketika suhu mulai berfluktuasi, ia dapat mengacaukan kinerja mereka waktu yang tepat. Jadi, di blog ini, saya akan membagikan beberapa tips tentang cara mengkompensasi efek suhu di amplifier RF.

Memahami dampak suhu pada amplifier RF

Sebelum kita menyelami solusi, mari kita lihat cepat mengapa suhu menjadi masalah bagi amplifier RF. Soalnya, amplifier RF terdiri dari perangkat semikonduktor, seperti transistor, yang sangat sensitif terhadap perubahan suhu. Ketika suhu naik, sifat listrik dari semikonduktor ini dapat berubah, menyebabkan penurunan gain, peningkatan kebisingan, dan bahkan distorsi sinyal yang diamplifikasi.

Di sisi lain, ketika suhu turun, kinerja amplifier juga dapat menerima pukulan. Gain dapat meningkat, menyebabkan penguat jenuh dan mendistorsi sinyal. Dan dalam kedinginan yang ekstrem, perangkat semikonduktor bahkan mungkin berhenti bekerja sama sekali.

Jadi, seperti yang Anda lihat, suhu dapat memiliki dampak signifikan pada kinerja amplifier RF. Itulah mengapa sangat penting untuk menemukan cara untuk mengkompensasi efek ini dan memastikan bahwa amplifier Anda beroperasi sebaik mungkin, apa pun suhunya.

Metode untuk mengkompensasi efek suhu

Teknik biasing

Salah satu cara paling umum untuk mengkompensasi efek suhu dalam amplifier RF adalah melalui teknik biasing. Biasing adalah proses menerapkan tegangan DC atau arus ke penguat untuk menetapkan titik operasinya. Dengan menyesuaikan tegangan atau arus bias, Anda dapat menangkal perubahan sifat listrik dari perangkat semikonduktor yang disebabkan oleh fluktuasi suhu.

Misalnya, dalam penguat-emitor umum, Anda dapat menggunakan sirkuit bias yang kompensasi suhu untuk mempertahankan arus kolektor konstan pada kisaran suhu yang luas. Ini dapat membantu menstabilkan penguatan amplifier dan mengurangi efek suhu pada kinerjanya.

Manajemen termal

Metode penting lainnya untuk mengkompensasi efek suhu adalah manajemen termal. Ini melibatkan penggunaan teknik untuk mengontrol suhu amplifier dan menyimpannya dalam kisaran operasi yang aman. Ada beberapa cara untuk melakukan ini, termasuk:

• Wastafel Panas:Heat sink adalah perangkat pendingin pasif yang dirancang untuk menghilangkan panas dari amplifier. Mereka bekerja dengan meningkatkan luas permukaan penguat, memungkinkannya untuk mentransfer panas lebih efisien ke lingkungan sekitarnya.
• Fans dan sistem pendingin:Dalam beberapa kasus, Anda mungkin perlu menggunakan sistem pendingin aktif, seperti kipas atau pendinginan cair, untuk menjaga suhu penguat tetap terkendali. Sistem ini dapat memberikan pendinginan yang lebih efektif daripada heat sink saja, terutama dalam aplikasi berdaya tinggi.
• Isolasi termal:Isolasi termal melibatkan pemisahan amplifier dari komponen penghasil panas lainnya dalam sistem. Ini dapat membantu mengurangi jumlah panas yang ditransfer ke penguat dan menjaga suhunya dalam kisaran yang aman.

Komponen kompensasi suhu

Selain teknik biasing dan manajemen termal, Anda juga dapat menggunakan komponen kompensasi suhu dalam amplifier RF Anda. Komponen -komponen ini dirancang untuk memiliki sifat listrik yang berubah dengan cara yang mengkompensasi efek suhu.

Misalnya, Anda dapat menggunakan resistor atau kapasitor yang kompensasi suhu di sirkuit penguat. Komponen -komponen ini dapat membantu mempertahankan gain yang konstan dan mengurangi efek suhu pada kinerja amplifier.

Loop umpan balik

Loop umpan balik adalah cara efektif lain untuk mengkompensasi efek suhu pada amplifier RF. Loop umpan balik adalah sirkuit yang menggunakan sebagian sinyal output untuk mengontrol sinyal input. Dengan menyesuaikan sinyal umpan balik, Anda dapat menangkal perubahan dalam kinerja penguat yang disebabkan oleh fluktuasi suhu.

Misalnya, dalam penguat umpan balik negatif, sinyal output diumpankan kembali ke input dengan pergeseran fase 180 derajat. Ini membantu mengurangi penguatan amplifier dan menstabilkan kinerjanya pada kisaran suhu yang luas.

Memilih metode kompensasi yang tepat

Ketika datang untuk mengkompensasi efek suhu dalam amplifier RF, tidak ada solusi satu ukuran untuk semua. Metode terbaik untuk Anda akan bergantung pada berbagai faktor, termasuk jenis penguat, kisaran suhu operasi, dan persyaratan spesifik aplikasi Anda.

Berikut adalah beberapa hal yang perlu dipertimbangkan saat memilih metode kompensasi:

• Biaya:Beberapa metode kompensasi, seperti menggunakan komponen kompensasi suhu, bisa lebih mahal daripada yang lain. Anda harus menimbang biaya metode kompensasi terhadap manfaat yang diberikannya.
• Kompleksitas:Beberapa metode kompensasi, seperti menggunakan loop umpan balik, bisa lebih kompleks daripada yang lain. Anda harus mempertimbangkan keahlian teknis Anda dan sumber daya yang tersedia untuk Anda saat memilih metode kompensasi.
• Persyaratan Kinerja:Persyaratan kinerja aplikasi Anda juga akan berperan dalam menentukan metode kompensasi terbaik. Misalnya, jika Anda membutuhkan penguat gain tinggi dengan noise rendah, Anda mungkin perlu menggunakan metode kompensasi yang lebih canggih.

Kesimpulan

Kompensasi untuk efek suhu dalam amplifier RF sangat penting untuk memastikan kinerja yang andal dalam berbagai aplikasi. Dengan menggunakan teknik biasing, manajemen termal, komponen yang kompensasi suhu, dan loop umpan balik, Anda dapat menangkal perubahan sifat listrik dari perangkat semikonduktor yang disebabkan oleh fluktuasi suhu dan menjaga penguat Anda tetap beroperasi sebaik mungkin.

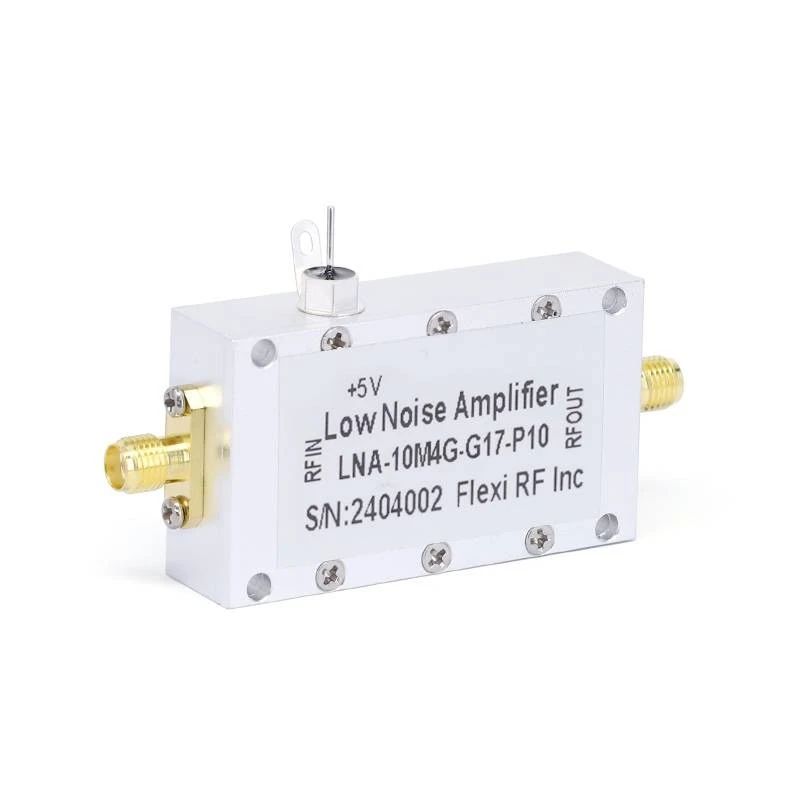

Jika Anda berada di pasar untuk amplifier RF yang dirancang untuk berkinerja baik dalam kisaran suhu yang luas, pastikan untuk memeriksa kamiAmplifier kebisingan rendah. Amplifier kami dibangun menggunakan teknologi terbaru dan dirancang untuk memberikan kinerja dan keandalan yang sangat baik, apa pun suhunya.

Jika Anda memiliki pertanyaan atau ingin mendiskusikan persyaratan spesifik Anda, jangan ragu untuk menghubungi kami. Kami akan dengan senang hati membantu Anda menemukan amplifier RF yang tepat untuk aplikasi Anda dan memberi Anda dukungan yang Anda butuhkan untuk memastikan operasi mereka yang berhasil.

Referensi

• Razavi, B. (2017). RF Microelectronics. Prentice Hall.
• Gonzalez, G. (2018). Amplifier Transistor Microwave: Analisis dan Desain. Prentice Hall.
• Pozar, DM (2019). Rekayasa gelombang mikro. Wiley.
