Bagaimana cara memastikan stabilitas penguat RF?

Hai, sesama penggemar RF! Sebagai pemasok amplifier RF, saya telah melihat secara langsung betapa pentingnya menjaga kestabilan anak-anak nakal ini. Di blog ini, saya akan berbagi beberapa tips tentang cara memastikan stabilitas penguat RF.

Mari kita mulai dengan dasar-dasarnya. Apa sebenarnya stabilitas dalam penguat RF? Sederhananya, amplifier yang stabil adalah amplifier yang tidak berosilasi atau rusak dalam kondisi pengoperasian normal. Osilasi dapat mengacaukan sinyal, menimbulkan interferensi, bahkan merusak amplifier itu sendiri. Jadi, kita pasti ingin menghindari hal itu.

1. Pemilihan Komponen yang Tepat

Langkah pertama dalam memastikan stabilitas amplifier adalah memilih komponen yang tepat. Ini termasuk transistor, resistor, kapasitor, dan induktor. Setiap komponen memainkan peran penting dalam kinerja amplifier, dan penggunaan komponen berkualitas rendah atau tidak cocok dapat menyebabkan ketidakstabilan.

Untuk transistor, kita perlu melihat parameter seperti penguatan, angka kebisingan, dan penanganan daya. Transistor dengan penguatan yang terlalu tinggi dapat membuat penguat rentan terhadap osilasi. Di sisi lain, transistor dengan penguatan rendah mungkin tidak memberikan amplifikasi yang cukup. Kita juga perlu mempertimbangkan rentang frekuensi transistor. Ini harus sesuai dengan frekuensi operasi amplifier kami.

Resistor, kapasitor, dan induktor digunakan untuk biasing, kopling, dan pencocokan. Misalnya, resistor biasing mengatur titik operasi DC transistor. Jika resistor ini tidak dipilih dengan benar, transistor mungkin tidak beroperasi di wilayah yang diinginkan, sehingga menyebabkan ketidakstabilan. Kapasitor dan induktor digunakan untuk pencocokan impedansi. Kecocokan impedansi yang baik antara amplifier dan beban membantu mentransfer daya secara efisien dan mengurangi kemungkinan pantulan, yang dapat menyebabkan osilasi.

2. Pencocokan Masukan dan Keluaran

Pencocokan impedansi sangat penting untuk stabilitas penguat. Ketika impedansi masukan dan keluaran penguat disesuaikan dengan impedansi sumber dan beban, kita dapat meminimalkan pantulan. Pantulan dapat menimbulkan gelombang berdiri pada penguat, yang dapat menimbulkan osilasi.

Kita dapat menggunakan berbagai teknik untuk pencocokan impedansi, seperti menggunakan jaringan pencocokan. Jaringan ini dapat terdiri dari kapasitor dan induktor. Misalnya, jaringan L sederhana dapat digunakan untuk mencocokkan impedansi beban dengan impedansi keluaran penguat. Ada juga jaringan pencocokan yang lebih kompleks seperti jaringan Pi dan jaringan T, yang dapat memberikan pencocokan lebih baik pada rentang frekuensi yang lebih luas.

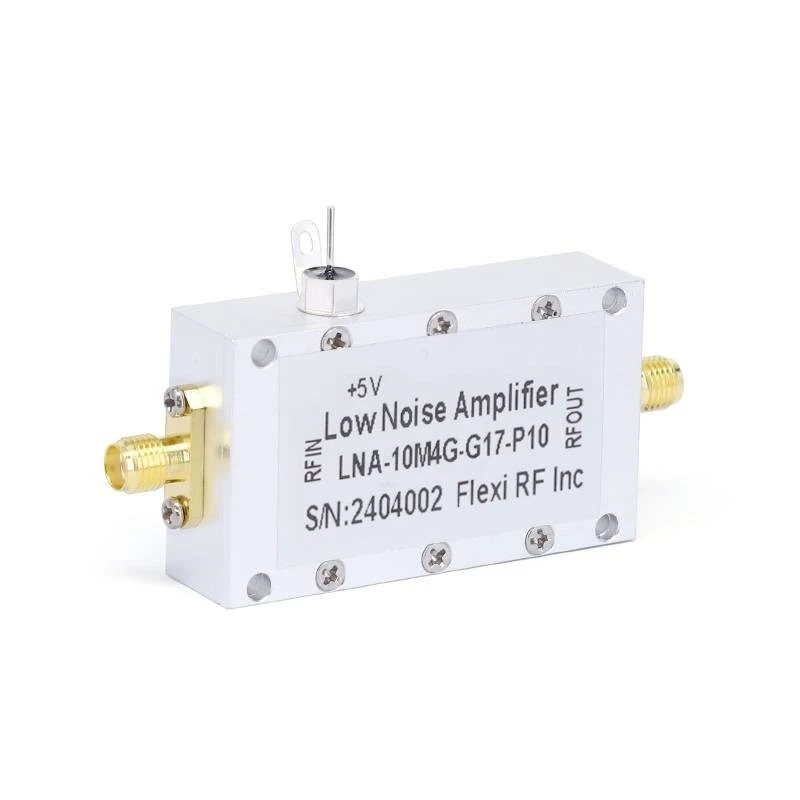

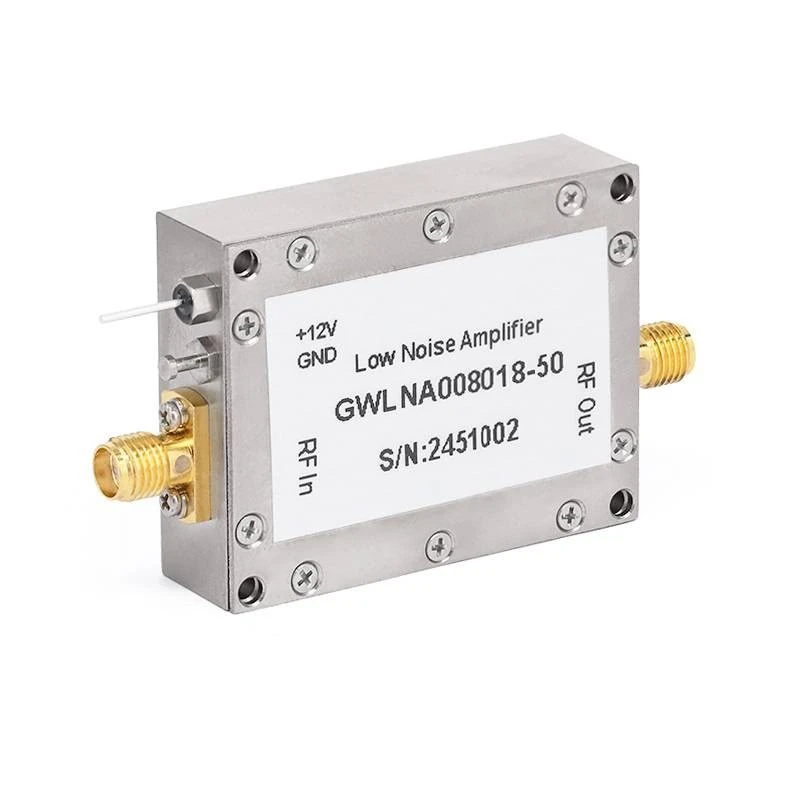

Di perusahaan kami, kami menawarkan serangkaian amplifier RF dengan pencocokan input dan output yang sangat baik. Lihat kamiAmplifier Kebisingan Rendah 220GHz,Amplifier Kebisingan Rendah 90GHz, DanAmplifier Kebisingan Rendah 18GHz. Amplifier ini dirancang dengan jaringan pencocokan yang tepat untuk memastikan pengoperasian yang stabil.

3. Sirkuit Biasing

Biasing adalah faktor kunci lainnya dalam stabilitas amplifier. Rangkaian biasing mengatur titik operasi DC transistor. Rangkaian biasing yang stabil memastikan bahwa transistor beroperasi di wilayah linier, yang dapat memberikan amplifikasi yang konsisten.

Ada berbagai jenis rangkaian biasing, seperti bias tetap, bias mandiri, dan bias pembagi tegangan. Bias pembagi tegangan adalah salah satu rangkaian biasing yang paling umum digunakan karena memberikan stabilitas yang baik pada berbagai kondisi pengoperasian. Ia menggunakan dua resistor untuk membagi tegangan suplai dan mengatur tegangan basis transistor.

Saat merancang rangkaian biasing, kita perlu mempertimbangkan faktor-faktor seperti perubahan suhu. Transistor sensitif terhadap suhu, dan karakteristiknya dapat berubah seiring suhu. Rangkaian biasing yang baik harus mampu mengkompensasi perubahan suhu ini dan menjaga titik operasi tetap stabil.

4. Tata Letak PCB

Tata letak papan sirkuit cetak (PCB) dapat berdampak besar pada stabilitas amplifier. Tata letak PCB yang dirancang dengan buruk dapat menimbulkan kapasitansi dan induktansi parasit yang tidak diinginkan, yang dapat menyebabkan osilasi.

Kita perlu memperhatikan poin-poin berikut saat mendesain tata letak PCB:

• Penempatan Komponen: Tempatkan komponen berdekatan untuk meminimalkan panjang jejak yang saling berhubungan. Jejak yang panjang dapat bertindak sebagai antena dan memancarkan energi elektromagnetik, yang dapat menyebabkan gangguan dan ketidakstabilan.
• Pembumian: Skema grounding yang tepat sangatlah penting. Kita harus menggunakan konfigurasi ground satu titik atau konfigurasi star - ground untuk menghindari loop ground. Loop tanah dapat menimbulkan kebisingan dan menyebabkan ketidakstabilan pada amplifier.
• Pemisahan Catu Daya: Gunakan kapasitor decoupling di dekat pin catu daya komponen. Kapasitor ini membantu menyaring kebisingan frekuensi tinggi dari catu daya dan mencegahnya mempengaruhi kinerja amplifier.

5. Umpan balik

Umpan balik dapat digunakan untuk meningkatkan stabilitas penguat. Ada dua jenis umpan balik: umpan balik positif dan umpan balik negatif. Umpan balik positif dapat meningkatkan penguatan penguat, tetapi juga dapat membuat penguat menjadi tidak stabil. Umpan balik negatif, sebaliknya, dapat mengurangi penguatan tetapi meningkatkan stabilitas, linearitas, dan bandwidth penguat.

Kita dapat menggunakan umpan balik negatif untuk mengontrol penguatan penguat dan mengurangi efek variasi parameter. Misalnya, kita dapat menggunakan resistor di jalur umpan balik untuk mengatur penguatan penguat. Dengan menyesuaikan nilai resistor ini, kita dapat mengontrol jumlah umpan balik negatif dan penguatan penguat.

6. Manajemen Termal

Panas dapat berdampak signifikan pada stabilitas amplifier. Ketika suhu amplifier meningkat, karakteristik komponen dapat berubah, yang dapat menyebabkan ketidakstabilan.

Kita perlu memastikan manajemen termal amplifier yang tepat. Hal ini dapat dilakukan dengan menggunakan heat sink, kipas angin, atau perangkat pendingin lainnya. Heat sink digunakan untuk menghilangkan panas yang dihasilkan oleh komponen. Mereka meningkatkan luas permukaan komponen, memungkinkannya mentransfer panas lebih efisien ke lingkungan sekitar. Kipas dapat digunakan untuk meningkatkan aliran udara di atas unit pendingin, sehingga semakin meningkatkan efisiensi pendinginan.

7. Pengujian dan Pemantauan

Setelah amplifier dirancang dan dibuat, kita perlu menguji dan memantau kinerjanya. Kita dapat menggunakan berbagai peralatan uji, seperti penganalisis spektrum, penganalisis jaringan, dan osiloskop, untuk mengukur penguatan penguat, respons frekuensi, dan stabilitas.

Selama proses pengujian, kita dapat mencari tanda-tanda ketidakstabilan, seperti osilasi atau respons frekuensi yang tidak normal. Jika kami mendeteksi adanya masalah, kami dapat melakukan penyesuaian pada desain atau komponen amplifier untuk meningkatkan stabilitasnya.

Kita juga perlu memantau kinerja amplifier dari waktu ke waktu. Faktor lingkungan seperti suhu dan kelembapan dapat berubah, dan perubahan ini dapat mempengaruhi stabilitas amplifier. Dengan memantau kinerja amplifier, kami dapat mendeteksi perubahan apa pun secara dini dan mengambil tindakan perbaikan.

Kesimpulannya, memastikan stabilitas penguat RF memerlukan kombinasi pemilihan komponen yang tepat, pencocokan impedansi, biasing, tata letak PCB, umpan balik, manajemen termal, dan pengujian. Di perusahaan kami, kami mempertimbangkan semua faktor ini saat merancang dan memproduksi amplifier RF kami. Kami berkomitmen untuk menyediakan amplifier RF yang stabil dan berkualitas tinggi kepada pelanggan kami.

Jika Anda tertarik untuk membeli amplifier RF atau memiliki pertanyaan tentang stabilitas amplifier, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda menemukan solusi terbaik untuk kebutuhan Anda.

Referensi

• Gonzalez, Guillermo. Penguat Transistor Gelombang Mikro: Analisis dan Desain. Dewan Prentice, 1997.
• Pozar, David M. Teknik Gelombang Mikro. Wiley, 2011.
