Bagaimana cara mencocokkan impedansi keluaran penguat RF?

Hai! Sebagai pemasok amplifier RF, akhir-akhir ini saya mendapat banyak pertanyaan tentang cara mencocokkan impedansi keluaran penguat RF. Ini adalah topik yang penting, dan saya bersemangat untuk berbagi beberapa wawasan dengan Anda.

Pertama, mari kita bahas mengapa pencocokan impedansi merupakan masalah besar. Dalam dunia amplifier RF, pencocokan impedansi seperti menemukan pasangan dansa yang sempurna. Ketika impedansi keluaran penguat cocok dengan impedansi beban (perangkat yang terhubung dengannya), hal ini memastikan transfer daya maksimum. Itu berarti Anda mendapatkan hasil maksimal dari amplifier Anda, dan Anda mengurangi pantulan sinyal. Refleksi sinyal dapat menyebabkan berbagai macam masalah, seperti penurunan efisiensi, peningkatan kebisingan, dan bahkan kerusakan pada amplifier Anda.

Jadi, bagaimana cara mencocokkan impedansi keluaran penguat RF? Ada beberapa metode berbeda, dan saya akan memandu Anda melalui beberapa metode yang paling umum.

1. Menggunakan Jaringan yang Cocok

Salah satu cara paling populer untuk mencocokkan impedansi adalah dengan menggunakan jaringan pencocokan. Jaringan pencocokan adalah rangkaian yang dirancang untuk mengubah impedansi penguat agar sesuai dengan impedansi beban. Ada beberapa jenis jaringan pencocokan, namun dua yang paling umum adalah jaringan L dan jaringan Pi.

Jaringan-L adalah cara sederhana dan efektif untuk mencocokkan impedansi. Ini terdiri dari dua komponen reaktif (baik induktor atau kapasitor) yang disusun dalam bentuk L. Nilai komponen ini dihitung berdasarkan impedansi input dan output yang Anda coba cocokkan. Misalnya, jika amplifier Anda memiliki impedansi keluaran 50 ohm dan beban Anda memiliki impedansi 25 ohm, jaringan L dapat dirancang untuk mengubah impedansi 50 ohm menjadi 25 ohm.

Jaringan Pi sedikit lebih kompleks daripada jaringan L, namun menawarkan lebih banyak fleksibilitas. Ini terdiri dari tiga komponen reaktif yang disusun dalam bentuk Pi. Jaringan Pi dapat digunakan untuk mencocokkan impedansi yang lebih luas dan juga dapat menyediakan beberapa kemampuan penyaringan.

Saat merancang jaringan yang cocok, penting untuk menggunakan komponen berkualitas tinggi. Komponen berkualitas buruk dapat menimbulkan kerugian dan mempengaruhi kinerja jaringan pencocokan Anda. Anda dapat menemukan beberapa komponen RF yang bagus dari pemasok terpercaya, yang benar-benar dapat membuat perbedaan dalam kinerja amplifier Anda.

2. Menyetel Amplifier

Cara lain untuk mencocokkan impedansi keluaran adalah dengan menyetel amplifier itu sendiri. Beberapa amplifier RF memiliki komponen yang dapat disesuaikan sehingga Anda dapat menyempurnakan impedansi keluaran. Ini bisa menjadi pilihan bagus jika Anda perlu melakukan sedikit penyesuaian pada impedansi untuk mendapatkan kecocokan yang lebih baik.

Misalnya, beberapa amplifier memiliki pengaturan bias yang dapat disesuaikan yang dapat mempengaruhi impedansi keluaran. Dengan menyesuaikan bias, Anda dapat mengubah titik pengoperasian amplifier dan berpotensi meningkatkan kecocokan impedansi. Namun, berhati-hatilah saat menyetel amplifier, karena melakukan penyesuaian yang salah dapat menyebabkan amplifier beroperasi di luar spesifikasinya dan berpotensi merusaknya.

3. Menggunakan Trafo

Transformer juga dapat digunakan untuk mencocokkan impedansi. Trafo bekerja dengan mengubah level tegangan dan arus antara dua rangkaian, yang secara efektif dapat mengubah impedansi. Misalnya, transformator step-down dapat digunakan untuk mengurangi impedansi keluaran penguat agar sesuai dengan beban impedansi lebih rendah.

Transformer memiliki beberapa keunggulan dibandingkan metode pencocokan lainnya. Mereka dapat memberikan isolasi antara amplifier dan beban, yang dapat berguna dalam beberapa aplikasi. Mereka juga memiliki bandwidth yang lebar, yang berarti mereka dapat bekerja dengan baik pada rentang frekuensi. Namun, trafo berukuran besar dan mahal, terutama untuk aplikasi berdaya tinggi.

4. Memilih Amplifier yang Tepat

Salah satu cara paling sederhana untuk memastikan pencocokan impedansi yang baik adalah dengan memilih amplifier yang sudah memiliki impedansi keluaran yang mendekati impedansi beban Anda. Di perusahaan kami, kami menawarkan berbagai macam amplifier RF dengan impedansi keluaran berbeda untuk disesuaikan dengan berbagai aplikasi.

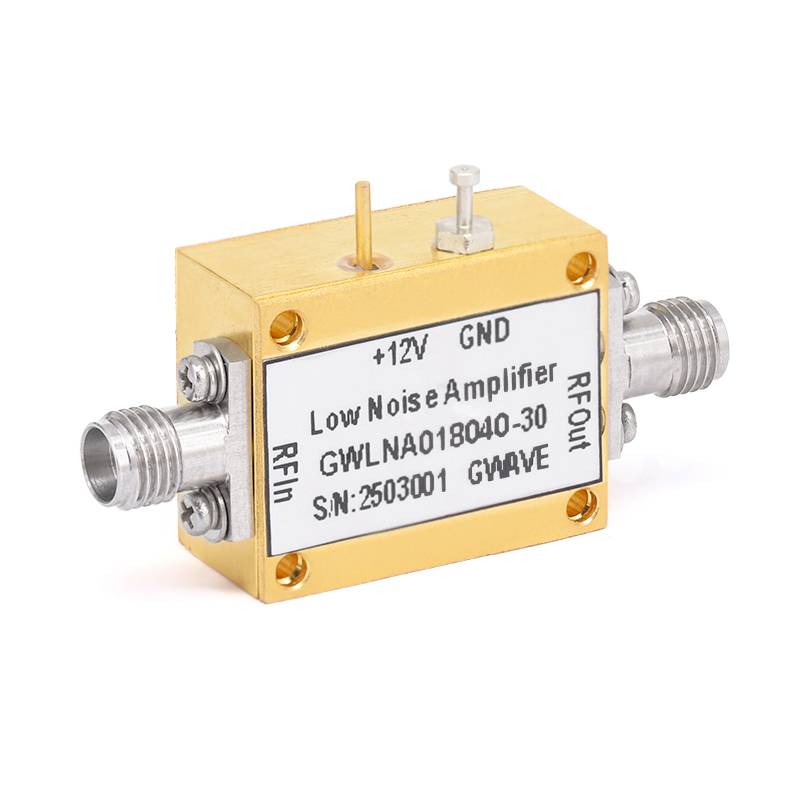

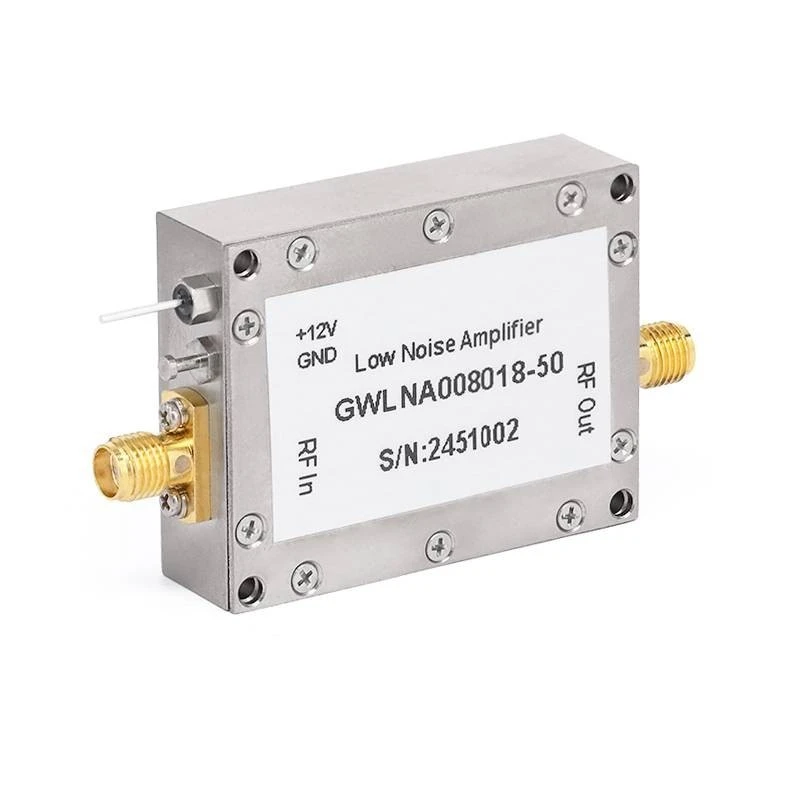

Misalnya, jika Anda sedang mengerjakan proyek yang memerlukan penguat kebisingan rendah dengan impedansi keluaran 50 ohm, kami memiliki beberapa opsi bagus. Lihat kamiAmplifier Kebisingan Rendah 40GHz,Amplifier Kebisingan Rendah 18GHz, DanAmplifier Kebisingan Rendah 50GHz. Amplifier ini dirancang untuk memberikan kinerja luar biasa dan tersedia dengan impedansi keluaran berbeda untuk memenuhi kebutuhan Anda.

Pengujian dan Verifikasi

Setelah Anda menerapkan metode untuk mencocokkan impedansi keluaran, penting untuk menguji dan memverifikasi hasilnya. Anda dapat menggunakan penganalisis jaringan untuk mengukur impedansi dan koefisien refleksi penguat dan beban. Koefisien refleksi adalah ukuran seberapa banyak sinyal yang dipantulkan kembali dari beban. Koefisien refleksi yang rendah menunjukkan kecocokan impedansi yang baik.

Jika ternyata kecocokan impedansinya tidak sebaik yang Anda inginkan, Anda mungkin perlu melakukan beberapa penyesuaian pada pengaturan jaringan atau amplifier yang cocok. Mungkin diperlukan sedikit percobaan dan kesalahan untuk mendapatkan kecocokan yang sempurna, namun upaya ini sepadan untuk memastikan kinerja optimal sistem RF Anda.

Kesimpulan

Mencocokkan impedansi keluaran penguat RF merupakan langkah penting dalam memastikan kinerja dan efisiensi sistem RF Anda. Apakah Anda memilih untuk menggunakan jaringan yang cocok, menyetel amplifier, menggunakan transformator, atau memilih amplifier yang tepat dari awal, ada beberapa metode yang tersedia untuk membantu Anda mencapai kecocokan impedansi yang baik.

Jika Anda masih mengalami masalah dengan pencocokan impedansi atau jika Anda sedang mencari penguat RF yang tepat untuk proyek Anda, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda menemukan solusi terbaik untuk kebutuhan RF Anda. Baik Anda seorang penghobi yang mengerjakan proyek kecil atau profesional di industri, kami memiliki keahlian dan produk untuk mendukung Anda. Jadi, jangan ragu untuk menghubungi kami untuk informasi lebih lanjut dan memulai diskusi tentang kebutuhan penguat RF Anda.

Referensi

• Pozar, DM (2011). Rekayasa Gelombang Mikro. Wiley.
• Collin, RE (2001). Yayasan untuk Teknik Gelombang Mikro. McGraw-Hill.
