Bagaimana cara mengurangi kerugian penyisipan kabel uji VNA?

Dalam bidang pengujian RF dan gelombang mikro, Vector Network Analyzer (VNA) memainkan peran penting. Kabel uji VNA merupakan komponen penting dalam pengaturan pengujian ini, karena kabel tersebut menghubungkan VNA ke Perangkat yang Sedang Diuji (DUT). Namun, salah satu tantangan umum yang dihadapi oleh para insinyur dan teknisi adalah hilangnya kabel tersebut. Kehilangan penyisipan dapat mempengaruhi keakuratan hasil pengujian secara signifikan, sehingga menyebabkan pengukuran yang tidak akurat dan kemungkinan kesimpulan yang salah. Sebagai pemasok Kabel Uji VNA, kami memahami pentingnya meminimalkan kehilangan penyisipan, dan di blog ini, kami akan mengeksplorasi beberapa strategi efektif untuk mencapai tujuan ini.

Memahami Kerugian Penyisipan

Sebelum mempelajari metode mengurangi insertion loss, penting untuk memahami apa itu insertion loss. Insertion loss adalah berkurangnya kekuatan sinyal yang terjadi ketika suatu perangkat, seperti kabel, dimasukkan ke dalam saluran transmisi. Dalam konteks kabel uji VNA, hal ini terutama disebabkan oleh dua faktor: kehilangan konduktor dan kehilangan dielektrik.

Hilangnya konduktor disebabkan oleh hambatan konduktor kabel. Saat sinyal bergerak melalui konduktor, sebagian energi listrik diubah menjadi panas, sehingga mengakibatkan hilangnya kekuatan sinyal. Kerugian dielektrik, sebaliknya, terjadi karena sifat listrik dari bahan isolasi kabel. Ketika medan listrik bolak-balik diterapkan pada dielektrik, sebagian energi hilang sebagai panas, yang menyebabkan hilangnya sinyal lebih lanjut.

Memilih Kabel yang Tepat

Salah satu langkah paling mendasar dalam mengurangi insertion loss adalah memilih kabel yang tepat untuk aplikasi. Jenis kabel yang berbeda memiliki karakteristik yang berbeda, dan memilih kabel yang sesuai dapat memberikan perbedaan yang signifikan dalam performa insertion loss.

• Jenis Kabel: Kabel koaksial adalah jenis kabel uji VNA yang paling umum digunakan. Bentuknya bermacam-macam, seperti semi kaku, fleksibel, dan semi fleksibel. Kabel semi kaku umumnya memiliki insertion loss yang lebih rendah dibandingkan kabel fleksibel karena memiliki struktur fisik yang lebih stabil sehingga mengurangi kebocoran dan redaman sinyal. Namun, mereka kurang fleksibel dan lebih sulit dipasang. Sebaliknya, kabel fleksibel lebih mudah ditangani tetapi mungkin memiliki kerugian penyisipan yang sedikit lebih tinggi. Ketika aplikasi memerlukan fleksibilitas tinggi, kabel semi-fleksibel dapat menjadi kompromi yang baik, menawarkan keseimbangan antara fleksibilitas dan kehilangan penyisipan yang rendah.
• Ukuran Kabel: Ukuran kabel juga mempengaruhi insertion loss. Kabel berdiameter lebih besar biasanya memiliki kerugian penyisipan yang lebih rendah karena memiliki resistansi konduktor yang lebih rendah dan kerugian dielektrik yang lebih kecil. Misalnya, kabel koaksial 7/8 inci umumnya memiliki kerugian penyisipan yang lebih rendah dibandingkan kabel 1/2 inci pada frekuensi yang sama. Namun, kabel yang lebih besar juga lebih berat dan mahal, sehingga perlu dilakukan keseimbangan antara performa dan kepraktisan.
• Bahan Kabel: Bahan yang digunakan dalam konstruksi kabel dapat mempunyai dampak yang signifikan terhadap insertion loss. Konduktor berkualitas tinggi, seperti tembaga atau tembaga berlapis perak, memiliki resistansi yang lebih rendah sehingga kehilangan konduktor yang lebih rendah. Demikian pula, penggunaan bahan dielektrik dengan kerugian rendah, seperti PTFE (Polytetrafluoroethylene), dapat mengurangi kerugian dielektrik. Saat memilih kabel, penting untuk mempertimbangkan kualitas bahan yang digunakan dalam konstruksinya. Anda dapat menemukan berbagai macam barang berkualitas tinggiKabel Uji VNAdi website kami, yang dirancang dengan bahan terbaik untuk meminimalkan kerugian penyisipan.

Pemasangan Kabel yang Benar

Meskipun Anda memilih kabel yang tepat, pemasangan yang tidak tepat masih dapat menyebabkan peningkatan kehilangan penyisipan. Berikut adalah beberapa poin penting yang perlu diingat selama pemasangan kabel:

• Hindari Tikungan Tajam: Membengkokkan kabel terlalu tajam dapat menyebabkan struktur internal kabel berubah bentuk, sehingga menyebabkan peningkatan kehilangan sinyal. Jari-jari tekukan minimum kabel ditentukan oleh pabrikan, dan penting untuk mematuhi spesifikasi ini selama pemasangan. Misalnya, jika radius tekukan minimum suatu kabel ditetapkan 10 kali diameter kabel, maka kabel tidak boleh ditekuk dengan radius lebih kecil dari nilai ini.
• Koneksi Aman: Konektor kabel yang longgar atau tidak tersambung dengan baik dapat menyebabkan kerugian penyisipan tambahan. Penting untuk memastikan bahwa konektor telah dikencangkan dengan benar dan tidak ada kotoran atau serpihan pada permukaan konektor. Sebelum membuat sambungan, bersihkan pin dan soket konektor dengan bahan pembersih yang sesuai untuk menghilangkan kontaminan.
• Kurangi Panjang Kabel: Semakin panjang kabel, semakin tinggi insertion loss. Oleh karena itu, disarankan untuk menggunakan kabel sependek mungkin untuk aplikasi ini. Namun pastikan kabel cukup panjang untuk mencapai DUT tanpa teregang atau tertekuk secara berlebihan.

Perawatan Kabel

Perawatan kabel secara teratur sangat penting untuk meminimalkan kehilangan penyisipan. Seiring waktu, kabel dapat rusak karena faktor lingkungan, tekanan mekanis, atau keausan normal. Berikut beberapa tip perawatan:

• Periksa Secara Teratur: Periksa kabel secara berkala apakah ada tanda-tanda kerusakan, seperti terpotong, lecet, atau tertekuk. Jika ditemukan kerusakan, kabel harus segera diganti untuk mencegah penurunan kinerja lebih lanjut.
• Simpan dengan Benar: Bila tidak digunakan, kabel harus disimpan dengan benar untuk mencegah kerusakan. Gulung kabel dengan rapi dan simpan di tempat yang kering dan bersih. Hindari menyimpan kabel di tempat yang mungkin terkena suhu, kelembapan, atau bahan kimia ekstrem.

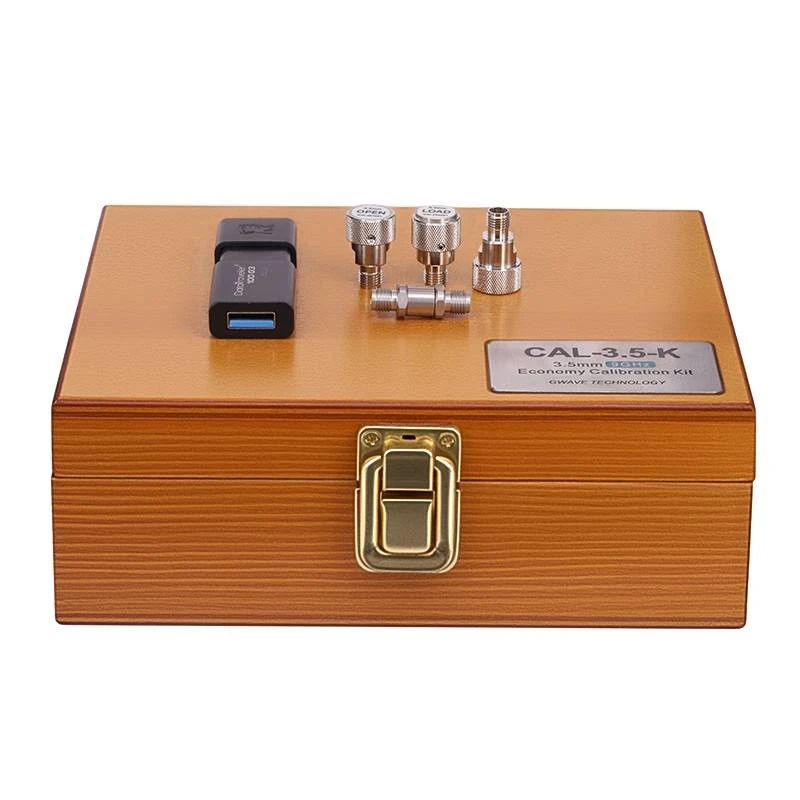

• Kalibrasi Secara Teratur: Kalibrasi adalah bagian penting dalam pemeliharaan kabel. Menggunakan aKit Kalibrasidapat membantu mengkompensasi perubahan karakteristik kabel seiring berjalannya waktu. Kalibrasi rutin memastikan bahwa hasil pengujian akurat dan kerugian penyisipan berada dalam batas yang dapat diterima.

Pertimbangan Suhu dan Lingkungan

Suhu dan kondisi lingkungan juga dapat mempengaruhi hilangnya penyisipan kabel uji VNA.

• Suhu: Ketika suhu meningkat, resistansi konduktor kabel juga meningkat, menyebabkan kehilangan konduktor yang lebih tinggi dan karenanya kehilangan penyisipan yang lebih tinggi. Di lingkungan bersuhu tinggi, penting untuk menggunakan kabel yang dirancang tahan terhadap kondisi ini. Beberapa kabel dirancang khusus untuk memiliki koefisien resistansi suhu rendah, yang berarti kehilangan penyisipannya lebih sedikit perubahannya seiring dengan variasi suhu.
• Kelembapan dan Kelembapan: Kelembapan dapat menembus isolasi kabel dan menyebabkan kerusakan dielektrik, yang menyebabkan peningkatan kehilangan penyisipan. Di lingkungan lembab, penting untuk menggunakan kabel dengan insulasi tahan lembab yang tepat. Selain itu, pastikan konektor kabel tersegel dengan benar untuk mencegah masuknya uap air.

Menggunakan Amplifier dan Equalizer

Dalam beberapa kasus, meskipun semua tindakan di atas sudah dilakukan, insertion loss mungkin masih terlalu tinggi untuk aplikasi. Dalam situasi seperti ini, menggunakan amplifier atau equalizer dapat menjadi solusi yang tepat.

• Amplifier: Amplifier dapat digunakan untuk meningkatkan kekuatan sinyal dan mengkompensasi kerugian penyisipan. Namun, penting untuk memilih amplifier dengan gain dan bandwidth yang sesuai untuk aplikasi tersebut. Selain itu, amplifier dapat menimbulkan kebisingan, jadi penting untuk mempertimbangkan figur kebisingan amplifier saat membuat pilihan.
• Equalizer: Equalizer adalah perangkat yang dapat digunakan untuk mengoreksi kehilangan penyisipan kabel yang bergantung pada frekuensi. Mereka bekerja dengan meningkatkan frekuensi yang memiliki insertion loss lebih tinggi, sehingga meratakan respons frekuensi kabel. Equalizer dapat sangat berguna dalam aplikasi yang memerlukan pengujian rentang frekuensi yang luas.

Kesimpulan

Mengurangi kehilangan penyisipan kabel uji VNA sangat penting untuk pengujian RF dan gelombang mikro yang akurat. Dengan memilih kabel yang tepat, memasangnya dengan benar, merawatnya secara teratur, dan mempertimbangkan faktor lingkungan, Anda dapat meminimalkan kehilangan penyisipan secara signifikan. Dalam beberapa kasus, penggunaan amplifier atau equalizer mungkin juga diperlukan. Sebagai pemasok Kabel Uji VNA, kami berkomitmen menyediakan kabel dan solusi berkualitas tinggi untuk membantu Anda mencapai hasil pengujian terbaik. Jika Anda memiliki pertanyaan atau memerlukan bantuan dalam memilih kabel yang tepat untuk aplikasi Anda, jangan ragu untuk menghubungi kami untuk pengadaan dan diskusi lebih lanjut.

Referensi

• "Rekayasa RF dan Gelombang Mikro" oleh Pozar, David M.
• "Buku Pegangan Kabel Koaksial" oleh White, JF
