Bagaimana cara menguji kinerja sirkulator RF?

Menguji kinerja sirkulator RF adalah langkah penting dalam memastikan kualitas dan keandalannya, terutama untuk pemasok seperti kita. Sirkulator RF bersifat pasif tiga - atau empat - perangkat port yang memungkinkan sinyal RF mengalir ke arah tertentu, biasanya dengan cara siklik. Di blog ini, kami akan mengeksplorasi berbagai metode dan pertimbangan untuk menguji kinerja sirkulator RF.

Memahami dasar -dasar sirkulator RF

Sebelum mempelajari metode pengujian, penting untuk memiliki pemahaman yang jelas tentang apa sirkulator RF dan bagaimana mereka bekerja. Sirkulator RF dirancang untuk mengisolasi berbagai bagian sistem RF, mencegah refleksi dan memastikan aliran sinyal yang efisien. Mereka biasanya digunakan dalam aplikasi seperti sistem radar, jaringan komunikasi nirkabel, dan peralatan uji microwave.

Prinsip dasar sirkulator RF didasarkan pada interaksi antara medan magnet dan sinyal RF. Ketika sinyal RF memasuki satu port sirkulator, itu diarahkan ke port berikutnya dalam urutan yang telah ditentukan. Properti ini membuat sirkulator bermanfaat untuk memisahkan transmisi dan menerima jalur dalam sistem RF.

Parameter Kinerja Utama

Ada beberapa parameter kinerja utama yang perlu diuji saat mengevaluasi sirkulator RF. Parameter ini termasuk kehilangan penyisipan, isolasi, kehilangan kembali, dan pergeseran fase.

1. Kehilangan penyisipan
   Kehilangan insersi adalah jumlah daya yang hilang ketika sinyal RF melewati sirkulator. Ini biasanya diukur dalam desibel (DB). Kehilangan penyisipan yang rendah diinginkan karena menunjukkan bahwa sirkulator efisien dalam mentransmisikan sinyal RF. Untuk mengukur kehilangan penyisipan, generator sinyal digunakan untuk mengirim sinyal RF yang diketahui ke dalam satu port sirkulator, dan meter daya digunakan untuk mengukur daya pada port output. Perbedaan antara daya input dan daya output adalah kehilangan penyisipan.

2. Isolasi
   Isolasi adalah ukuran seberapa baik sirkulator memisahkan sinyal antara port yang berbeda. Ini juga diukur dalam DB. Isolasi tinggi penting untuk mencegah gangguan antara berbagai bagian sistem RF. Untuk mengukur isolasi, sinyal diterapkan pada satu port, dan daya pada port yang tidak berdekatan diukur. Rasio daya input terhadap daya pada port yang tidak berdekatan memberikan nilai isolasi.

3. Kehilangan kembali
   Kehilangan pengembalian adalah ukuran dari jumlah daya yang dipantulkan kembali dari sirkulator. Ini merupakan indikasi seberapa baik sirkulator dicocokkan dengan impedansi sistem RF yang terhubung. Kehilangan pengembalian yang tinggi diinginkan karena itu berarti bahwa lebih sedikit kekuatan yang tercermin. Kehilangan pengembalian dapat diukur menggunakan penganalisa jaringan, yang mengirimkan sinyal RF yang disapu ke sirkulator dan mengukur sinyal yang dipantulkan.

4. Pergeseran fase
   Pergeseran fase adalah perubahan dalam fase sinyal RF saat melewati sirkulator. Penting dalam aplikasi di mana fase sinyal perlu dikontrol, seperti antena array bertahap. Pergeseran fase dapat diukur menggunakan penganalisa jaringan vektor, yang dapat mengukur besarnya dan fase sinyal RF.



Peralatan pengujian

Untuk menguji kinerja sirkulator RF, beberapa jenis peralatan diperlukan. Ini termasuk generator sinyal, meter daya, penganalisa jaringan, dan analisis spektrum.

1. Generator sinyal
   Generator sinyal digunakan untuk menghasilkan sinyal RF dengan frekuensi spesifik, amplitudo, dan format modulasi. Mereka sangat penting untuk menguji kehilangan penyisipan dan isolasi sirkulator RF. Generator sinyal yang baik harus memiliki rentang frekuensi yang luas, stabilitas daya output tinggi, dan noise fase rendah.

2. Meter daya
   Meter daya digunakan untuk mengukur kekuatan sinyal RF. Mereka digunakan bersama dengan generator sinyal untuk mengukur kehilangan dan isolasi penyisipan. Meter daya harus memiliki akurasi tinggi dan rentang dinamis yang luas.

3. Analisis Jaringan
   Analisis jaringan adalah peralatan pengujian yang paling serbaguna untuk sirkulator RF. Mereka dapat mengukur kehilangan penyisipan, isolasi, kehilangan kembali, dan pergeseran fase secara bersamaan. Penganalisa jaringan mengirimkan sinyal RF yang disapu ke sirkulator dan mengukur sinyal yang ditransmisikan dan dipantulkan pada frekuensi yang berbeda. Ini juga dapat menampilkan hasil dalam berbagai format, seperti grafik Smith dan plot respons frekuensi.

4. Analisis Spektrum
   Analisis spektrum digunakan untuk menganalisis spektrum frekuensi sinyal RF. Mereka dapat digunakan untuk mendeteksi sinyal atau harmonik yang tidak diinginkan yang dihasilkan oleh sirkulator. Penganalisa spektrum dapat menampilkan kekuatan sinyal sebagai fungsi frekuensi, memungkinkan identifikasi mudah dari setiap masalah terkait frekuensi.

Prosedur Pengujian

Pengujian sirkulator RF biasanya melibatkan langkah -langkah berikut:

1. Pengaturan Awal
   Sebelum memulai pengujian, peralatan pengujian perlu dikalibrasi untuk memastikan pengukuran yang akurat. Sirkulator harus terhubung dengan benar ke peralatan pengujian, dan impedansi sistem harus dicocokkan dengan impedansi sirkulator.

2. Pengukuran Kehilangan Penyisipan
   Generator sinyal diatur ke frekuensi dan amplitudo tertentu, dan sinyal dikirim ke satu port sirkulator. Meter daya digunakan untuk mengukur daya pada port output. Kehilangan penyisipan dihitung dengan mengurangi daya output dari daya input. Pengukuran ini diulangi pada frekuensi yang berbeda untuk mendapatkan respons frekuensi kehilangan penyisipan.

3. Pengukuran isolasi
   Sinyal diterapkan pada satu port sirkulator, dan daya pada port yang tidak berdekatan diukur menggunakan meter daya. Isolasi dihitung sebagai rasio daya input terhadap daya pada port yang tidak berdekatan. Mirip dengan kehilangan penyisipan, isolasi diukur pada frekuensi yang berbeda untuk mendapatkan respons frekuensi isolasi.

4. Pengukuran Kehilangan Pengembalian
   Penganalisa jaringan digunakan untuk mengukur kehilangan pengembalian. Analisis jaringan mengirimkan sinyal RF yang disapu ke sirkulator, dan sinyal yang dipantulkan diukur. Kehilangan pengembalian ditampilkan pada penganalisa jaringan sebagai fungsi frekuensi.

5. Pengukuran pergeseran fase
   Penganalisa jaringan vektor digunakan untuk mengukur pergeseran fase. Analisis jaringan vektor mengukur besarnya dan fase sinyal RF saat melewati sirkulator. Pergeseran fase dihitung sebagai perbedaan dalam fase antara sinyal input dan output.

Pertimbangan untuk pengujian

Saat menguji sirkulator RF, ada beberapa pertimbangan yang perlu diperhitungkan.

1. Kondisi lingkungan
   Kinerja sirkulator RF dapat dipengaruhi oleh kondisi lingkungan seperti suhu, kelembaban, dan getaran. Oleh karena itu, pengujian harus dilakukan di bawah kondisi lingkungan yang terkontrol untuk memastikan hasil yang akurat dan berulang.

2. Kerugian kabel
   Kabel yang digunakan untuk menghubungkan sirkulator ke peralatan pengujian dapat memperkenalkan kerugian dan pergeseran fase. Kerugian ini harus diperhitungkan saat menghitung parameter kinerja sirkulator. Dianjurkan untuk menggunakan kabel berkualitas tinggi dengan kerugian rendah dan karakteristik fase yang stabil.

3. Rentang frekuensi pengujian
   Rentang frekuensi pengujian harus mencakup seluruh rentang frekuensi operasi sirkulator. Ini memastikan bahwa sirkulator berkinerja baik di seluruh spektrum frekuensi yang dimaksudkan.

Kesimpulan

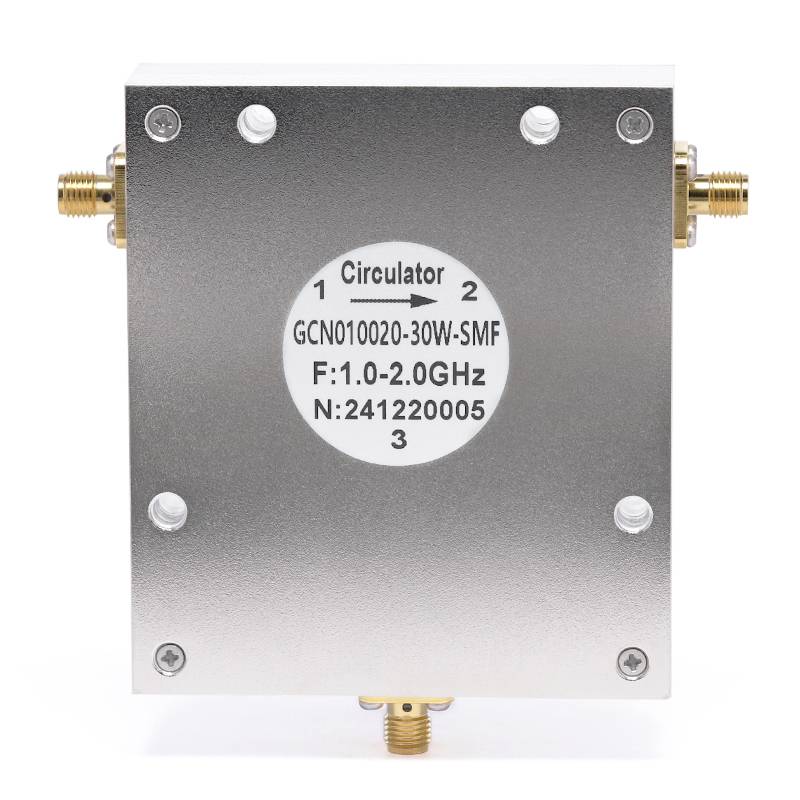

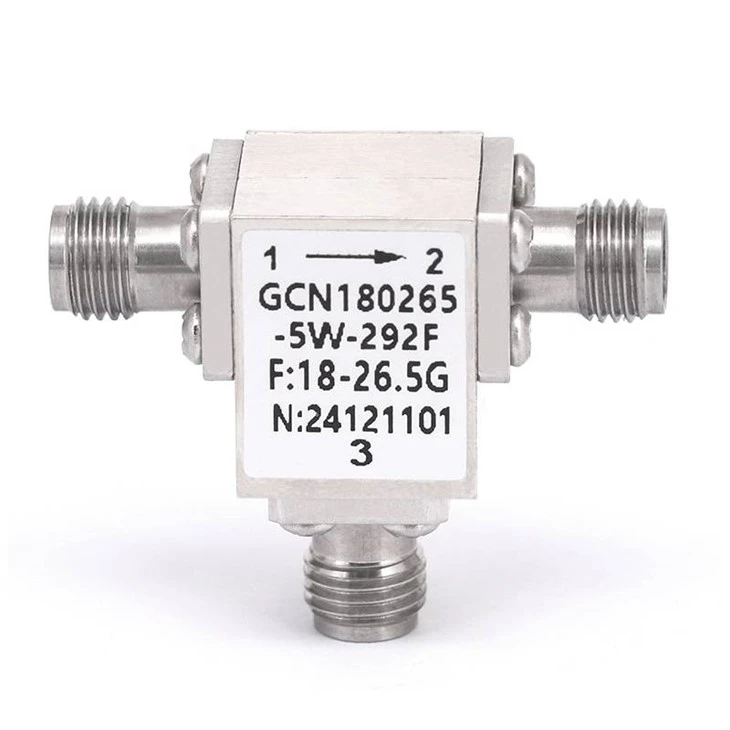

Menguji kinerja sirkulator RF adalah proses yang kompleks tetapi penting untuk memastikan kualitas dan keandalannya. Dengan mengukur parameter kinerja utama seperti kehilangan penyisipan, isolasi, kehilangan kembali, dan pergeseran fase, kami dapat memastikan bahwa kamiSirkulator koaksial RFTemui standar tertinggi. Di perusahaan kami, kami berkomitmen untuk menyediakan sirkulator RF berkualitas tinggi yang diuji secara menyeluruh untuk memastikan kinerja yang optimal.

Jika Anda membutuhkan sirkulator RF untuk sistem RF Anda, kami mengundang Anda untuk menghubungi kami untuk diskusi pengadaan. Tim ahli kami siap membantu Anda dalam memilih sirkulator yang tepat untuk aplikasi spesifik Anda dan untuk menjawab pertanyaan apa pun yang mungkin Anda miliki.

Referensi

• Pozar, DM (2011). Rekayasa gelombang mikro. Wiley.
• Collin, RE (2001). Yayasan untuk rekayasa gelombang mikro. Wiley.
