Apa saja aplikasi isolator RF pada coupler RF?

Isolator RF dan coupler RF adalah dua komponen penting dalam sistem frekuensi radio (RF), masing-masing memiliki fungsi dan karakteristik uniknya. Sebagai pemasok isolator RF yang berpengalaman, saya telah menyaksikan secara langsung bagaimana kedua perangkat ini bekerja bersama-sama untuk meningkatkan kinerja sistem RF. Di blog ini, saya akan mempelajari penerapan isolator RF pada coupler RF, menjelaskan kemampuan gabungannya dan manfaat yang dibawanya ke berbagai industri.

Memahami Isolator RF dan Coupler RF

Sebelum kita menjelajahi penerapannya, mari kita pahami secara singkat apa itu isolator RF dan coupler RF. Isolator RF adalah perangkat dua port yang memungkinkan sinyal RF lewat dalam satu arah sekaligus memberikan isolasi tinggi pada arah sebaliknya. Hal ini terutama digunakan untuk melindungi komponen RF sensitif dari sinyal yang dipantulkan, yang dapat menyebabkan ketidakstabilan, interferensi, dan bahkan kerusakan pada peralatan.

Di sisi lain, RF coupler adalah perangkat multi - port yang mengambil sampel sebagian sinyal RF dari saluran transmisi dan mengirimkannya ke port lain. Skrup digunakan untuk berbagai tujuan, seperti pemantauan sinyal, pengukuran daya, dan distribusi sinyal.

Penerapan Isolator RF pada Coupler RF

Perlindungan Sinyal

Salah satu aplikasi utama isolator RF pada coupler RF adalah proteksi sinyal. Dalam sistem RF pada umumnya, skrup RF sering digunakan untuk mengambil sampel dan memantau kekuatan sinyal utama. Namun, setiap ketidaksesuaian impedansi pada jalur pemantauan dapat menyebabkan pantulan, yang kemudian dapat merambat kembali ke sumber dan mengganggu sinyal utama.

Dengan menempatkan isolator RF di antara RF coupler dan peralatan pemantauan, kita dapat mencegah sinyal pantulan mencapai sumbernya. Misalnya, di stasiun pangkalan nirkabel, penggandeng RF mengambil sampel sinyal keluaran penguat daya untuk tujuan pemantauan. Isolator RF dipasang di antara coupler dan meteran listrik untuk melindungi penguat daya dari sinyal pantulan yang disebabkan oleh ketidaksesuaian impedansi pada meteran listrik atau kabel penghubung. Hal ini menjamin stabilitas dan keandalan pengoperasian power amplifier.

Meningkatkan Kualitas Sinyal

Isolator RF juga dapat meningkatkan kualitas sinyal pada aplikasi RF coupler. Ketika penggandeng RF digunakan untuk distribusi sinyal, port keluaran mungkin mengalami kondisi beban yang berbeda, yang dapat menyebabkan ketidaksesuaian dan pantulan impedansi. Refleksi ini dapat menyebabkan distorsi dan interferensi sinyal, sehingga menurunkan kualitas sinyal secara keseluruhan.

Isolator RF dapat ditambahkan di setiap port keluaran penggandeng RF untuk menyerap sinyal yang dipantulkan dan memberikan beban yang sesuai ke penggandeng. Hal ini membantu menjaga sinyal keluaran yang bersih dan stabil, terutama dalam aplikasi frekuensi tinggi yang mengutamakan integritas sinyal. Misalnya, dalam sistem komunikasi satelit, perangkai RF digunakan untuk mendistribusikan sinyal RF ke beberapa penerima. Isolator RF pada port keluaran skrup memastikan bahwa sinyal yang diterima oleh setiap penerima berkualitas tinggi, bebas dari interferensi yang disebabkan oleh pantulan.

Perlindungan Penguat Daya dalam Sistem Kopling

Dalam sistem RF di mana amplifier daya digunakan bersama dengan coupler RF, isolator RF memainkan peran penting dalam melindungi amplifier daya. Penguat daya sensitif terhadap daya pantulan, dan daya pantulan yang berlebihan dapat menyebabkan panas berlebih dan kerusakan pada komponen penguat.

Ketika penggandeng RF digunakan untuk mengambil sampel daya keluaran penguat daya, isolator yang ditempatkan di antara penguat dan penggandeng mencegah daya yang dipantulkan dari penggandeng atau komponen pemantauan atau distribusi berikutnya mencapai penguat. Hal ini memperpanjang umur power amplifier dan mengurangi risiko kegagalan sistem. Misalnya, dalam sistem radar, penguat daya menghasilkan sinyal RF berdaya tinggi, dan penggandeng RF mengambil sampel sebagian dari sinyal ini untuk pemantauan. Isolator RF memastikan bahwa power amplifier beroperasi dengan aman dan efisien.

Contoh Produk Spesifik

Sebagai pemasok isolator RF, kami menawarkan beragam isolator RF yang cocok untuk berbagai aplikasi penggandeng RF. KitaIsolator Koaksial RF 6GHzideal untuk aplikasi pada pita frekuensi 6GHz, seperti sistem Wi - Fi 6E. Isolator ini memberikan isolasi yang sangat baik dan kehilangan penyisipan yang rendah, memastikan pengoperasian RF coupler yang andal dalam sistem ini.

Untuk aplikasi frekuensi tinggi, kamiIsolator Koaksial RF 40GHzdirancang untuk menangani tantangan frekuensi gelombang milimeter. Mereka biasanya digunakan di stasiun pangkalan gelombang milimeter 5G, di mana penggandeng RF digunakan untuk pemantauan dan distribusi sinyal. Isolator melindungi komponen sensitif dalam sistem dari sinyal yang dipantulkan dan menjaga kualitas sinyal pada frekuensi tinggi.

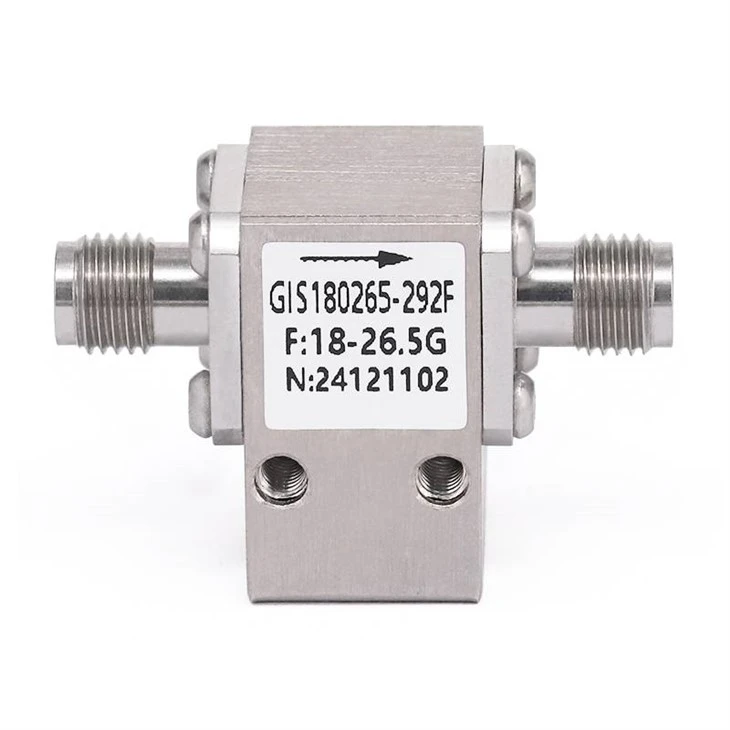

KitaIsolator Koaksial RF 26,5GHzjuga cocok untuk aplikasi pada rentang frekuensi 24 - 26,5GHz, seperti sistem radar otomotif. Dalam sistem ini, penggandeng RF digunakan untuk membagi dan mendistribusikan sinyal RF, dan isolator memastikan stabilitas dan keandalan operasi radar dengan melindungi komponen dari pantulan.

Kesimpulan dan Ajakan Bertindak

Kesimpulannya, penerapan isolator RF pada coupler RF beragam dan penting agar sistem RF berfungsi dengan baik. Dari perlindungan sinyal hingga meningkatkan kualitas sinyal dan melindungi amplifier daya, isolator RF memainkan peran penting dalam meningkatkan kinerja dan keandalan sistem berbasis coupler RF.

Jika Anda mencari isolator RF berkualitas tinggi untuk aplikasi RF coupler Anda, kami hadir untuk memberi Anda solusi terbaik. Tim ahli kami dapat membantu Anda memilih isolator yang paling sesuai berdasarkan kebutuhan spesifik Anda. Baik Anda berkecimpung dalam industri telekomunikasi, dirgantara, atau otomotif, kami memiliki produk dan pengetahuan untuk memenuhi kebutuhan Anda. Hubungi kami hari ini untuk memulai diskusi pengadaan dan membawa sistem RF Anda ke tingkat berikutnya.

Referensi

1. Pozar, DM (2011). Rekayasa Gelombang Mikro (edisi ke-4). Wiley.
2. Collin, RE (2001). Landasan Teknik Gelombang Mikro (Edisi ke-2nd). McGraw - Bukit.
3. Vendelin, GD, Pavio, AM, & Rohde, UL (1990). Perancangan Rangkaian Gelombang Mikro Menggunakan Teknik Linier dan Nonlinier. Wiley.
