Apa kerugian dari isolator RF?

Sebagai pemasok isolator RF, saya sering memuji keunggulan perangkat ini dalam berbagai aplikasi, mulai dari sistem komunikasi nirkabel hingga radar dan peralatan pengujian. Namun, penting untuk menyajikan pandangan yang seimbang. Hari ini, mari kita selidiki kelemahan isolator RF.

Kerugian Penyisipan

Salah satu kelemahan paling signifikan dari isolator RF adalah kehilangan penyisipan. Kerugian penyisipan mengacu pada pengurangan daya yang terjadi ketika sinyal melewati isolator. Kehilangan ini merupakan karakteristik inheren dari desain isolator, yang menggunakan bahan ferit dan medan magnet untuk mencapai sifat non - timbal baliknya.

Dalam sistem komunikasi, insertion loss yang kecil sekalipun dapat mempunyai dampak yang besar. Misalnya, dalam stasiun pangkalan seluler, di mana efisiensi daya sangat penting, insertion loss berarti lebih banyak daya yang perlu ditransmisikan untuk mencapai kekuatan sinyal yang sama pada penerima. Hal ini tidak hanya meningkatkan konsumsi daya tetapi juga menghasilkan lebih banyak panas, sehingga memerlukan mekanisme pendinginan tambahan.

Kerugian penyisipan bergantung pada frekuensi. Pada frekuensi yang lebih tinggi, insertion loss cenderung meningkat. KitaIsolator Koaksial RF 6GHzmungkin memiliki kerugian penyisipan yang relatif lebih rendah dibandingkan dengan kamiIsolator Koaksial RF 26,5GHz. Ketika frekuensi meningkat, kinerja bahan ferit menurun, dan interaksi antara gelombang elektromagnetik dan komponen isolator menjadi lebih kompleks, sehingga menyebabkan kerugian yang lebih tinggi.

Biaya

Isolator RF bisa jadi relatif mahal, terutama yang dirancang untuk aplikasi frekuensi tinggi dan kinerja tinggi. Proses pembuatan isolator RF melibatkan kontrol yang tepat terhadap bahan ferit, medan magnet, dan struktur koaksial. Bahan ferit berkualitas tinggi mahal, dan produksinya memerlukan teknik manufaktur yang canggih dan kontrol kualitas yang ketat.

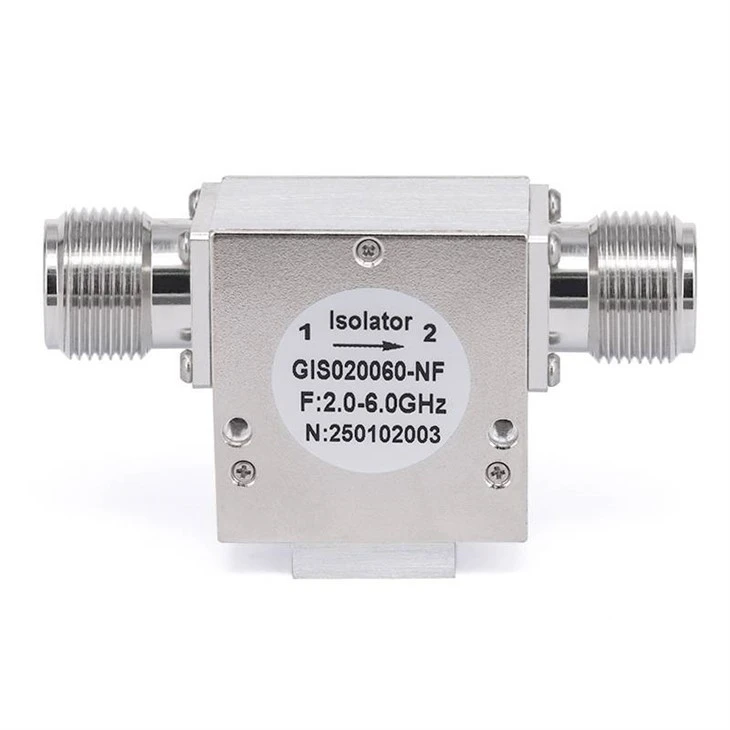

Untuk proyek skala kecil atau aplikasi dengan anggaran terbatas, biaya isolator RF dapat menjadi hambatan yang signifikan. Misalnya, pada produk elektronik konsumen yang biayanya merupakan faktor utama dalam desain, penambahan isolator RF mungkin tidak layak secara ekonomi. Bahkan untuk proyek yang lebih besar, biaya kumulatif beberapa isolator dapat bertambah dengan cepat. KitaIsolator Koaksial RF 18GHz, yang dirancang untuk kinerja frekuensi tinggi, hadir dengan harga premium karena material canggih dan proses manufaktur yang terlibat.

Ukuran dan Berat

Isolator RF, terutama yang memiliki kemampuan penanganan daya tinggi, berukuran relatif besar dan berat. Bahan ferit dan struktur magnet yang diperlukan untuk pengoperasian isolator memakan ruang fisik. Dalam aplikasi yang mengutamakan ukuran dan berat, seperti di ruang angkasa dan perangkat portabel, penggunaan isolator RF dapat menjadi suatu tantangan.

Dalam sistem komunikasi satelit, setiap gram berat penting karena mempengaruhi biaya peluncuran dan kinerja satelit secara keseluruhan. Isolator RF yang besar dan berat mungkin tidak cocok untuk aplikasi semacam itu. Demikian pula, pada perangkat nirkabel genggam, ukuran isolator dapat membatasi kekompakan dan portabilitas desain.

Rentang Frekuensi Terbatas

Isolator RF biasanya dirancang untuk beroperasi dalam rentang frekuensi tertentu. Di luar kisaran ini, kinerjanya menurun secara signifikan. Rentang frekuensi yang terbatas ini dapat menjadi masalah dalam aplikasi yang memerlukan spektrum frekuensi yang luas.

Misalnya, dalam sistem komunikasi nirkabel modern yang mendukung beberapa pita frekuensi, satu isolator RF mungkin tidak cukup. Beberapa isolator dengan rentang frekuensi berbeda mungkin perlu digunakan, sehingga meningkatkan kompleksitas dan biaya sistem. Isolator kami dirancang dengan cermat untuk memberikan kinerja optimal dalam rentang frekuensi yang ditentukan, namun pengguna harus menyadari keterbatasan ini saat memilih isolator yang tepat untuk aplikasi mereka.

Sensitivitas Suhu

Kinerja isolator RF sangat sensitif terhadap suhu. Sifat magnetik bahan ferit berubah seiring suhu, yang dapat mempengaruhi kehilangan penyisipan isolator, isolasi, dan parameter kinerja lainnya.

Di lingkungan bersuhu tinggi, seperti di lingkungan industri atau di bawah sinar matahari langsung, kehilangan penyisipan isolator dapat meningkat, dan isolasi dapat menurun. Hal ini dapat menyebabkan degradasi sinyal dan interferensi pada sistem. Sebaliknya, dalam lingkungan bersuhu rendah, kinerja isolator juga mungkin menyimpang dari nilai nominalnya. Teknik kompensasi suhu dapat digunakan untuk mengurangi dampak ini, namun teknik ini menambah kompleksitas dan biaya isolator.

Isolasi Tidak Ideal

Meskipun isolator RF dirancang untuk memberikan isolasi tinggi antara port input dan output, pada kenyataannya isolasi tersebut tidak pernah sempurna. Selalu ada kebocoran sinyal dari port keluaran kembali ke port masukan. Isolasi yang tidak ideal ini dapat menyebabkan masalah pada sistem yang memerlukan isolasi tingkat tinggi.

Dalam pengujian dan pengaturan pengukuran berperforma tinggi, kebocoran sinyal sekecil apa pun dapat memengaruhi keakuratan pengukuran. Isolasi yang tidak ideal juga dapat menyebabkan campur tangan sendiri dalam sistem komunikasi, sehingga mengurangi kinerja sistem secara keseluruhan.

Dampak pada Kompleksitas Sistem

Penambahan isolator RF ke sistem meningkatkan kompleksitasnya. Isolator perlu diintegrasikan dengan benar ke dalam sistem, dan kinerjanya perlu dipertimbangkan secara cermat dalam desain sistem secara keseluruhan.

Misalnya, kesesuaian impedansi isolator dengan komponen lain dalam sistem sangatlah penting. Pencocokan impedansi yang tidak tepat dapat menyebabkan refleksi dan degradasi sinyal lebih lanjut. Selain itu, kemampuan penanganan daya isolator harus sesuai dengan tingkat daya dalam sistem. Semua faktor ini memerlukan upaya desain dan pengujian tambahan untuk memastikan pengoperasian sistem yang benar.

Terlepas dari kelemahan ini, isolator RF masih memainkan peran penting dalam banyak aplikasi. Kemampuannya untuk melindungi komponen sensitif dari sinyal yang dipantulkan dan meningkatkan stabilitas sistem secara keseluruhan sering kali melebihi kelemahannya. Di perusahaan kami, kami terus berupaya meningkatkan kinerja isolator RF untuk meminimalkan kelemahan ini.

Jika Anda mempertimbangkan untuk menggunakan isolator RF dalam proyek Anda dan ingin mempelajari lebih lanjut tentang bagaimana produk kami dapat memenuhi kebutuhan spesifik Anda, kami mendorong Anda untuk menghubungi kami untuk diskusi mendetail. Tim ahli kami siap membantu Anda dalam memilih isolator yang tepat dan mengatasi segala kekhawatiran Anda.

Referensi

• Pozar, DM (2011). Rekayasa Gelombang Mikro. John Wiley & Putra.
• Collin, RE (2001). Yayasan untuk Teknik Gelombang Mikro. McGraw - Bukit.
