Apa saja parameter utama isolator RF?

Hai! Sebagai pemasok isolator RF, akhir-akhir ini saya mendapat banyak pertanyaan tentang parameter utama perangkat bagus ini. Jadi, saya pikir saya perlu waktu beberapa menit untuk menguraikannya untuk Anda.

Mari kita mulai dengan dasar-dasarnya. Isolator RF adalah perangkat dua port yang memungkinkan sinyal RF melewati satu arah sambil memblokirnya dalam arah sebaliknya. Ini seperti jalan satu arah untuk sinyal frekuensi radio. Isolator ini sangat penting dalam banyak sistem RF, karena membantu mencegah pantulan sinyal dan melindungi peralatan sensitif dari kerusakan.

Sekarang, mari selami parameter utama yang perlu Anda pertimbangkan saat memilih isolator RF.

Rentang Frekuensi

Rentang frekuensi adalah salah satu parameter terpenting dari isolator RF. Ini menentukan rentang frekuensi yang dapat ditangani isolator secara efektif. Aplikasi yang berbeda memerlukan rentang frekuensi yang berbeda. Misalnya, dalam sistem komunikasi seluler, Anda mungkin memerlukan isolator yang dapat bekerja pada rentang 800 MHz - 2,5 GHz. Di sisi lain, untuk komunikasi satelit, Anda mungkin mencari frekuensi yang jauh lebih tinggi, seperti 20 GHz atau lebih.

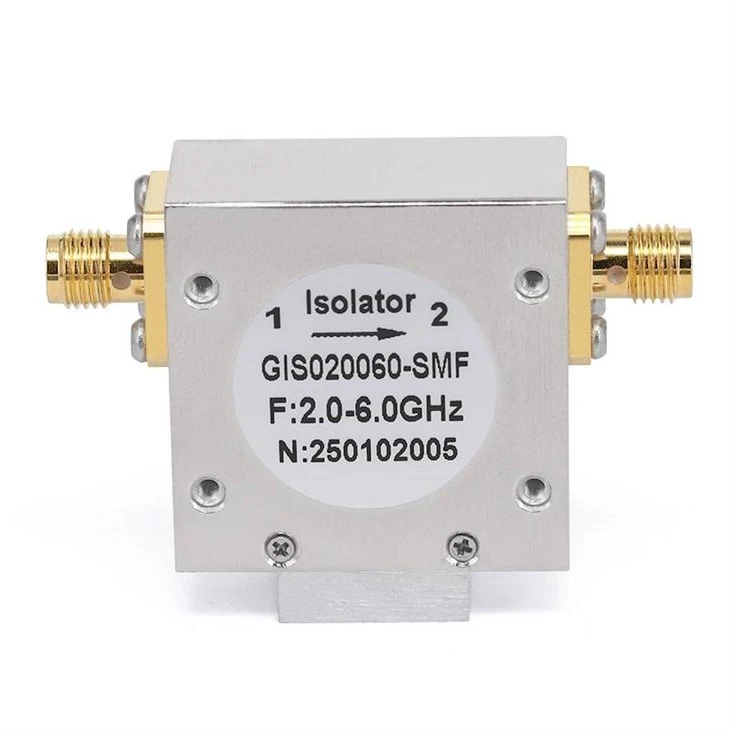

Kami menawarkan berbagai macam isolator RF dengan rentang frekuensi berbeda. Misalnya, milik kitaIsolator Koaksial RF 26,5GHzdirancang untuk menangani sinyal frekuensi tinggi dengan presisi. Jika Anda sedang mengerjakan proyek yang memerlukan rentang frekuensi lebih rendah, kamiIsolator Koaksial RF 6GHzmungkin lebih cocok. Dan untuk frekuensi rentang menengah, milik kamiIsolator Koaksial RF 18GHzbisa menjadi solusi yang Anda cari.

Kerugian Penyisipan

Kerugian penyisipan adalah parameter penting lainnya. Ini adalah jumlah daya sinyal yang hilang ketika sinyal RF melewati isolator. Idealnya, kita ingin tidak ada kerugian penyisipan, namun pada kenyataannya, selalu ada kerugian. Kehilangan penyisipan yang lebih rendah berarti lebih banyak daya sinyal yang ditransfer melalui isolator, yang secara umum lebih baik untuk kinerja sistem Anda.

Biasanya, kerugian penyisipan diukur dalam desibel (dB). Untuk sebagian besar aplikasi, insertion loss kurang dari 0,5 dB dianggap baik. Namun, pada beberapa sistem berperforma tinggi, Anda mungkin memerlukan isolator dengan insertion loss yang lebih rendah lagi, misalnya 0,2 dB atau kurang. Saat memilih isolator, pastikan untuk memeriksa spesifikasi insertion loss dan membandingkannya dengan kebutuhan sistem Anda.

Isolasi

Isolasi adalah ukuran seberapa baik isolator memblokir sinyal dalam arah sebaliknya. Itu juga diukur dalam dB. Nilai isolasi yang lebih tinggi berarti isolator lebih baik dalam mencegah pantulan dan interferensi sinyal.

Misalnya, jika sebuah isolator memiliki isolasi sebesar 20 dB, berarti kekuatan sinyal pada arah sebaliknya berkurang 100 kali lipat dibandingkan dengan arah maju. Di banyak sistem RF, isolasi 20 - 30 dB sudah cukup. Namun dalam aplikasi yang memiliki risiko gangguan sinyal yang tinggi, Anda mungkin memerlukan isolator dengan isolasi yang lebih tinggi, misalnya 40 dB atau lebih.

Penanganan Daya

Penanganan daya mengacu pada jumlah maksimum daya RF yang dapat ditangani isolator tanpa mengalami kerusakan. Ini merupakan parameter penting, terutama pada sistem RF berdaya tinggi. Jika Anda melebihi kapasitas penanganan daya isolator, hal ini dapat menyebabkan panas berlebih, penurunan kinerja, atau bahkan kerusakan permanen.

Kapasitas penanganan daya suatu isolator bergantung pada beberapa faktor, termasuk desain, bahan, dan mekanisme pendinginannya. Saat memilih isolator, pastikan memilih isolator dengan kapasitas penanganan daya yang lebih tinggi dari tingkat daya maksimum di sistem Anda.

VSWR (Rasio Gelombang Berdiri Tegangan)

VSWR adalah ukuran seberapa cocok isolator dengan impedansi sistem RF. VSWR yang rendah menunjukkan kecocokan impedansi yang baik, yang berarti lebih banyak daya sinyal yang ditransfer melalui isolator dan lebih sedikit daya sinyal yang dipantulkan kembali.

VSWR 1:1 merupakan hal yang ideal, namun dalam praktiknya, hal ini sulit dicapai. Kebanyakan isolator RF memiliki VSWR sekitar 1,2:1 hingga 1,5:1. VSWR yang lebih tinggi dapat menyebabkan peningkatan kehilangan penyisipan dan pantulan sinyal, yang dapat menurunkan kinerja sistem RF Anda.

Kisaran Suhu

Kisaran suhu adalah kisaran suhu dimana isolator dapat beroperasi secara efektif. Aplikasi yang berbeda memiliki persyaratan suhu yang berbeda. Misalnya, dalam aplikasi luar ruangan, isolator mungkin perlu dioperasikan dalam rentang suhu yang luas, dari -40°C hingga +85°C.

Saat memilih isolator, pastikan untuk memeriksa spesifikasi kisaran suhu dan memastikan bahwa isolator tersebut memenuhi persyaratan aplikasi Anda. Beberapa isolator dirancang untuk beroperasi pada suhu ekstrem, sementara isolator lainnya lebih cocok untuk lingkungan dalam ruangan atau terkendali.

Pergeseran Fase

Pergeseran fasa adalah perubahan fasa sinyal RF saat melewati isolator. Dalam beberapa aplikasi, seperti antena array bertahap, pergeseran fasa isolator perlu dikontrol dengan hati-hati. Pergeseran fasa yang stabil dan dapat diprediksi penting untuk menjaga pengoperasian sistem RF dengan benar.

Kebanyakan isolator RF memiliki pergeseran fasa yang relatif kecil, namun hal ini tetap perlu dipertimbangkan, terutama dalam aplikasi yang memerlukan keakuratan fasa.

Ukuran Paket dan Pemasangan

Ukuran paket dan pilihan pemasangan isolator juga merupakan pertimbangan penting. Tergantung pada aplikasi Anda, Anda mungkin memerlukan isolator kecil dan kompak yang dapat dengan mudah diintegrasikan ke dalam papan sirkuit cetak (PCB). Atau, Anda mungkin memerlukan isolator yang lebih besar dengan mekanisme pemasangan khusus untuk sistem RF yang dipasang di rak.

Kami menawarkan berbagai ukuran paket dan opsi pemasangan untuk memenuhi beragam kebutuhan pelanggan kami. Apakah Anda memerlukan isolator yang dipasang di permukaan untuk PCB atau isolator yang dipasang di flensa untuk sistem rak, kami siap membantu Anda.

Biaya

Yang terakhir, biaya selalu menjadi faktor. Biaya isolator RF bergantung pada beberapa faktor, termasuk parameter kinerja, rentang frekuensi, kapasitas penanganan daya, dan merek. Meskipun penting untuk mendapatkan kinerja terbaik sesuai uang Anda, Anda juga perlu menyeimbangkan biaya dengan anggaran Anda.

Saat membandingkan isolator yang berbeda, pastikan untuk mempertimbangkan nilai keseluruhannya. Isolator yang sedikit lebih mahal dengan parameter kinerja lebih baik mungkin menghemat uang Anda dalam jangka panjang dengan mengurangi kebutuhan komponen tambahan atau peningkatan sistem.

Jadi, ini dia - parameter utama isolator RF. Saat memilih isolator RF untuk aplikasi Anda, pastikan untuk mempertimbangkan parameter ini dengan cermat dan pilih salah satu yang paling memenuhi kebutuhan Anda.

Jika Anda masih tidak yakin isolator RF mana yang tepat untuk Anda, atau jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda menemukan solusi sempurna untuk sistem RF Anda. Baik Anda perusahaan rintisan kecil atau perusahaan besar, kami memiliki keahlian dan produk untuk memenuhi kebutuhan Anda. Hubungi kami hari ini untuk memulai proses pengadaan dan mari bekerja sama untuk membawa sistem RF Anda ke level berikutnya!

Referensi

• Pozar, DM (2011). Rekayasa Gelombang Mikro (edisi ke-4). Wiley.
• Collin, RE (2001). Landasan Teknik Gelombang Mikro (Edisi ke-2nd). Wiley.
