Apa parameter kinerja utama dari amplifier RF?
Tinggalkan pesan
Amplifier RF adalah komponen penting dalam berbagai sistem komunikasi nirkabel, sistem radar, dan aplikasi RF lainnya. Sebagai pemasok amplifier RF, memahami parameter kinerja utama amplifier RF sangat penting untuk menyediakan produk berkualitas tinggi dan memenuhi beragam kebutuhan pelanggan kami. Di blog ini, kami akan mengeksplorasi parameter kinerja utama yang menentukan karakteristik dan kemampuan amplifier RF.
Memperoleh
Keuntungan mungkin merupakan parameter paling mendasar dari penguat RF. Ini mewakili rasio daya output dengan daya input penguat. Gain biasanya diekspresikan dalam desibel (DB). Keuntungan yang lebih tinggi berarti bahwa penguat dapat meningkatkan daya sinyal input secara lebih efektif. Misalnya, jika penguat memiliki gain 20 dB, itu berarti bahwa daya output 100 kali lebih besar dari daya input (karena (g (dB) = 10 \ log_ {10} (p_ {out}/p_ {in})), dan ketika (g = 20) db, (p_ {out} {p_))), dan ketika (g = 20) db, (p_ {oUd {} {p_ (g = 20) db, (p_ {o. {p_ {g = 20).
Keuntungan penguat RF tidak konstan di semua frekuensi. Biasanya memiliki respons frekuensi - dependen, yang dijelaskan oleh kurva gain - frekuensi. Bandwidth dari penguat adalah kisaran frekuensi di mana gain tetap dalam nilai yang ditentukan, biasanya dalam 3 dB dari gain maksimum. Amplifier bandwidth yang luas diinginkan dalam aplikasi di mana sejumlah besar frekuensi perlu diamplifikasi, seperti dalam sistem komunikasi broadband.
Angka kebisingan
Gambar noise adalah parameter kritis lain untuk amplifier RF, terutama dalam aplikasi di mana rasio sinyal - ke - noise (SNR) adalah yang paling penting. Sosok noise dari penguat didefinisikan sebagai rasio input SNR ke output SNR. Ini mengukur berapa banyak penguat menurunkan SNR dari sinyal input. Gambar noise yang lebih rendah menunjukkan bahwa penguat menambah lebih sedikit noise pada sinyal.

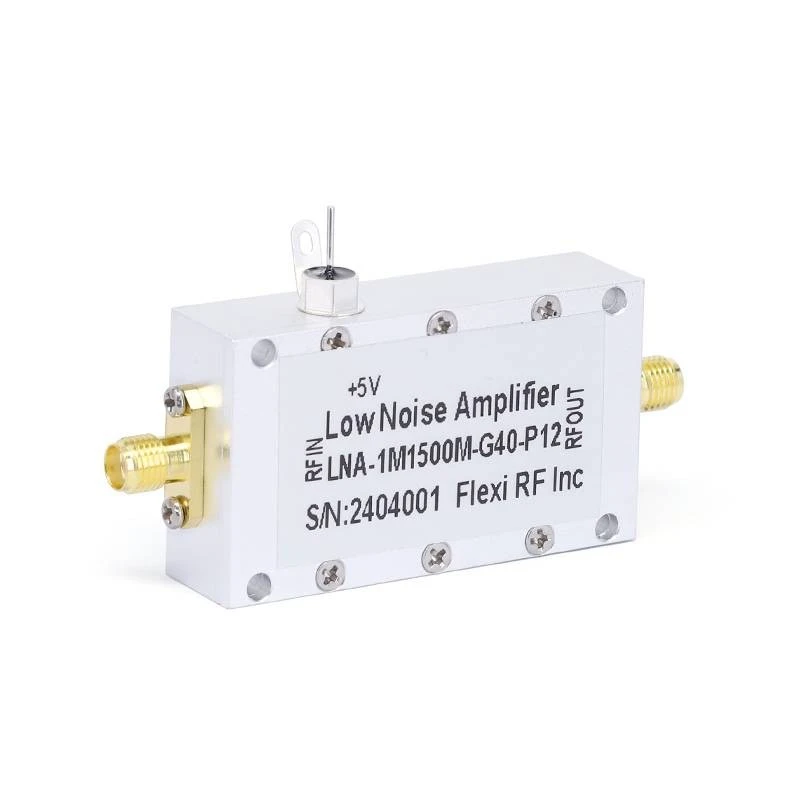

Dalam banyak sistem RF, seperti penerima dalam komunikasi nirkabel dan sistem radar, amplifier ujung depan seringkali aAmplifier kebisingan rendah(LNA). LNA dirancang untuk memiliki angka noise yang sangat rendah, biasanya dalam kisaran 1 - 3 dB. Dengan menggunakan LNA di ujung depan, kinerja kebisingan keseluruhan sistem dapat ditingkatkan secara signifikan, memungkinkan untuk deteksi dan penerimaan sinyal yang lemah yang lebih baik.
Daya output
Daya output dari penguat RF adalah level daya yang dapat dikirimkan penguat ke beban. Ada beberapa spesifikasi daya output penting, termasuk daya output saturasi ((P_ {SAT})) dan titik kompresi 1 - dB ((p_ {1db})).
Daya output saturasi adalah daya output maksimum yang dapat dihasilkan penguat. Di luar titik ini, peningkatan daya input tidak akan menghasilkan peningkatan proporsional dalam daya output, dan penguat memasuki wilayah saturasi di mana gain mulai menurun secara signifikan.
Titik kompresi 1 - dB adalah tingkat daya output di mana gain amplifier turun 1 dB dari nilai gain linier. Ini adalah spesifikasi penting karena menunjukkan timbulnya non -linearitas dalam penguat. Dalam banyak aplikasi, amplifier dioperasikan di bawah (P_ {1DB}) untuk memastikan operasi linier dan meminimalkan distorsi sinyal.
Linearitas
Linearitas adalah ukuran seberapa baik penguat dapat memperkuat sinyal tanpa memperkenalkan distorsi. Non - linearitas dalam penguat dapat menyebabkan distorsi intermodulasi (IMD), yang menghasilkan pembuatan komponen frekuensi tambahan yang tidak ada dalam sinyal input asli. Komponen frekuensi yang tidak diinginkan ini dapat mengganggu sinyal lain dalam sistem dan menurunkan kinerja keseluruhan.
Dua parameter penting untuk mengukur linearitas adalah titik intersep urutan ketiga (IP3) dan titik intersep orde kedua (IP2). IP3 adalah titik teoritis di mana produk intermodulasi urutan ketiga berpotongan dengan daya output mendasar dalam plot daya output versus daya input. Nilai IP3 yang lebih tinggi menunjukkan linearitas yang lebih baik dan IMD yang lebih rendah. Demikian pula, IP2 terkait dengan produk intermodulasi pesanan kedua.
Input dan Impedansi Output
Impedansi input dan output dari penguat RF penting untuk pencocokan yang tepat dengan sumber dan beban, masing -masing. Pencocokan impedansi sangat penting untuk memastikan transfer daya maksimum antara penguat dan komponen yang terhubung.
Di sebagian besar sistem RF, impedansi standar adalah 50 ohm. Penguat dengan impedansi input 50 ohm dapat dengan mudah dihubungkan ke sumber 50 - ohm, seperti saluran transmisi atau generator sinyal, tanpa refleksi signifikan dari sinyal. Demikian pula, impedansi output 50 ohm memungkinkan transfer daya yang efisien ke beban 50 - ohm, seperti antena atau komponen RF lainnya.
Efisiensi Ditambahkan Daya (PAE)
Efisiensi yang ditambahkan daya adalah ukuran seberapa efisien penguat RF mengubah daya DC menjadi daya output RF. Ini didefinisikan sebagai rasio daya output RF dikurangi daya input RF ke daya DC yang dikonsumsi oleh penguat.
PAE adalah pertimbangan penting, terutama dalam sistem RF bertenaga baterai atau dalam aplikasi di mana konsumsi daya perlu diminimalkan. Penguat efisiensi tinggi dapat mengurangi konsumsi daya keseluruhan sistem, memperpanjang masa pakai baterai, dan juga mengurangi persyaratan disipasi panas. Misalnya, di perangkat komunikasi seluler, penguat daya dengan PAE tinggi sangat penting untuk meningkatkan kinerja baterai dan mengurangi tegangan termal pada perangkat.
Dapatkan kerataan
Gain kerataan mengacu pada variasi gain dari pita frekuensi yang ditentukan. Amplifier dengan kerataan gain yang baik memiliki gain yang relatif konstan di seluruh rentang frekuensi operasi. Ini penting dalam aplikasi di mana amplifikasi sinyal yang seragam diperlukan, seperti dalam sistem komunikasi broadband dan peralatan pengujian dan pengukuran.
Kerataan gain biasanya ditentukan sebagai penyimpangan maksimum gain dari nilai rata -rata dalam pita frekuensi yang ditentukan. Sebagai contoh, spesifikasi kerataan gain ± 0,5 dB berarti bahwa gain amplifier tidak akan menyimpang lebih dari 0,5 dB dari nilai gain rata -rata selama seluruh rentang frekuensi operasi.
Kebisingan fase
Fase noise adalah ukuran stabilitas frekuensi jangka pendek dari penguat RF. Ini disebabkan oleh fluktuasi acak dalam fase sinyal output. Noise fase dapat menurunkan kinerja sistem RF, terutama dalam aplikasi seperti sintesis frekuensi, radar, dan sistem komunikasi yang bergantung pada frekuensi dan informasi fase yang akurat.
Dalam Aplikasi Frekuensi - Synthesizer, noise fase rendah diperlukan untuk menghasilkan sinyal frekuensi yang stabil dan murni. Kebisingan fase tinggi dapat menghasilkan penyebaran spektral sinyal, yang dapat menyebabkan gangguan dengan sinyal lain dalam sistem dan mengurangi kinerja keseluruhan komunikasi atau sistem radar.
Isolasi
Isolasi adalah parameter yang mengukur tingkat pemisahan listrik antara berbagai port penguat RF, seperti port input dan output. Isolasi yang baik antara port input dan output penting untuk mencegah umpan balik dan osilasi diri dalam penguat.
Dalam amplifier multi -tahap atau dalam amplifier dengan port input dan output berganda, isolasi tinggi diperlukan untuk memastikan bahwa sinyal di port yang berbeda tidak saling mengganggu. Isolasi biasanya dinyatakan dalam desibel, dan nilai isolasi yang lebih tinggi menunjukkan pemisahan listrik yang lebih baik antara port.
Stabilitas suhu
Kinerja amplifier RF dapat dipengaruhi oleh variasi suhu. Stabilitas suhu adalah ukuran seberapa baik amplifier mempertahankan parameter kinerjanya, seperti gain, angka kebisingan, dan daya output, pada kisaran suhu yang luas.
Dalam banyak aplikasi, amplifier RF diperlukan untuk beroperasi dalam kondisi lingkungan yang keras di mana suhu dapat bervariasi secara signifikan. Amplifier dengan stabilitas suhu yang baik dirancang untuk mengkompensasi perubahan suhu - tergantung pada kinerjanya, memastikan operasi yang andal di seluruh kisaran suhu.
Kesimpulan
Sebagai pemasok amplifier RF, kami memahami pentingnya parameter kinerja utama ini dalam memenuhi beragam kebutuhan pelanggan kami. Dengan merancang dan memproduksi amplifier dengan hati -hati dengan kinerja yang dioptimalkan dalam hal gain, angka kebisingan, daya output, linearitas, dan parameter lainnya, kami dapat memberikan amplifier RF berkualitas tinggi untuk berbagai aplikasi.
Jika Anda membutuhkan amplifier RF untuk proyek atau aplikasi Anda, kami mengundang Anda untuk menghubungi kami untuk diskusi terperinci. Tim ahli kami siap membantu Anda dalam memilih penguat yang paling cocok berdasarkan persyaratan spesifik Anda. Apakah Anda memerlukan penguat kebisingan rendah untuk penerima atau penguat daya yang tinggi untuk pemancar, kami memiliki keahlian dan portofolio produk untuk memenuhi kebutuhan Anda.
Referensi
- Pozar, DM (2011). Rekayasa gelombang mikro. Wiley.
- Razavi, B. (2012). RF Microelectronics. Prentice Hall.
- Vendelin, GD, Pavio, AM, & Rohde, UL (1990). Desain sirkuit microwave menggunakan teknik linier dan nonlinier. Wiley.
