Berapa rentang frekuensi beban RF?

Dalam bidang teknologi frekuensi radio (RF), beban RF memainkan peran penting. Sebagai pemasok beban RF yang berdedikasi, saya mendapat kehormatan untuk mempelajari lebih dalam seluk-beluk komponen ini, terutama dalam hal rentang frekuensinya. Memahami rentang frekuensi beban RF sangat penting untuk berbagai aplikasi, mulai dari telekomunikasi hingga ruang angkasa. Di blog ini, saya akan menjelajahi rentang frekuensi berbagai jenis beban RF dan signifikansinya dalam sistem RF modern.

Dasar-dasar Beban RF

Sebelum kita mendalami rentang frekuensi, mari kita pahami secara singkat apa itu beban RF. Beban RF adalah komponen pasif yang dirancang untuk menyerap energi RF tanpa memantulkannya kembali ke sistem. Mereka digunakan untuk mengakhiri saluran transmisi, sebagai beban tiruan untuk pengujian, dan dalam berbagai aplikasi lain yang memerlukan penyerapan daya RF yang terkontrol.

Signifikansi Rentang Frekuensi

Rentang frekuensi beban RF menentukan penerapannya dalam sistem RF yang berbeda. Aplikasi yang berbeda beroperasi pada frekuensi yang berbeda, dan menggunakan beban RF dengan rentang frekuensi yang sesuai sangat penting untuk kinerja optimal. Misalnya, beban yang digunakan pada stasiun pangkalan seluler harus mencakup pita frekuensi yang digunakan oleh jaringan seluler, sedangkan beban yang digunakan dalam sistem komunikasi satelit harus beroperasi pada frekuensi yang jauh lebih tinggi.

Jenis Umum Beban RF dan Rentang Frekuensinya

N Beban RF

N Beban RFbanyak digunakan dalam banyak aplikasi RF karena desainnya yang kuat dan rentang frekuensi yang relatif lebar. Beban ini biasanya mencakup frekuensi dari DC (0 Hz) hingga 18 GHz. Konektor N, yang biasa digunakan dengan beban ini, dikenal karena daya tahannya dan kemampuannya menangani tingkat daya yang tinggi. Hal ini membuat beban N RF cocok untuk aplikasi seperti sistem radar, stasiun pangkalan komunikasi nirkabel, serta peralatan pengujian dan pengukuran.

Rentang frekuensi yang luas dari beban N RF memungkinkannya digunakan dalam berbagai sistem yang beroperasi pada frekuensi berbeda. Misalnya, dalam sistem radar, beban dapat digunakan untuk mengakhiri saluran transmisi dan menyerap energi RF yang tidak diinginkan. Di stasiun pangkalan komunikasi nirkabel, ini dapat digunakan untuk menguji kinerja sistem RF.

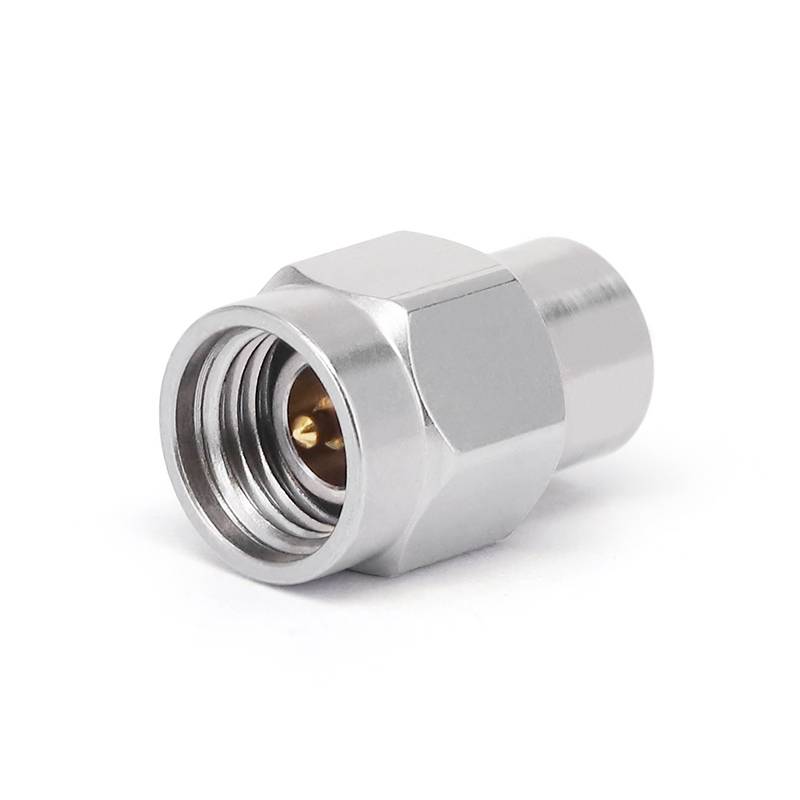

Beban RF 3,5 mm

Beban RF 3,5 mmdirancang untuk aplikasi frekuensi tinggi. Mereka menawarkan kinerja luar biasa dalam rentang frekuensi dari DC hingga 34 GHz. Konektor 3,5 mm adalah konektor presisi yang memberikan insertion loss rendah dan return loss tinggi, sehingga ideal untuk aplikasi yang memerlukan akurasi frekuensi tinggi.

Beban ini biasanya digunakan dalam sistem gelombang mikro dan gelombang milimeter, seperti komunikasi satelit, transmisi data berkecepatan tinggi, dan peralatan uji gelombang mikro. Dalam komunikasi satelit, rentang frekuensi tinggi beban RF 3,5 mm memungkinkannya menangani frekuensi yang digunakan untuk uplink dan downlink satelit. Dalam transmisi data berkecepatan tinggi, mereka dapat digunakan untuk mengakhiri jalur transmisi dan memastikan integritas sinyal.

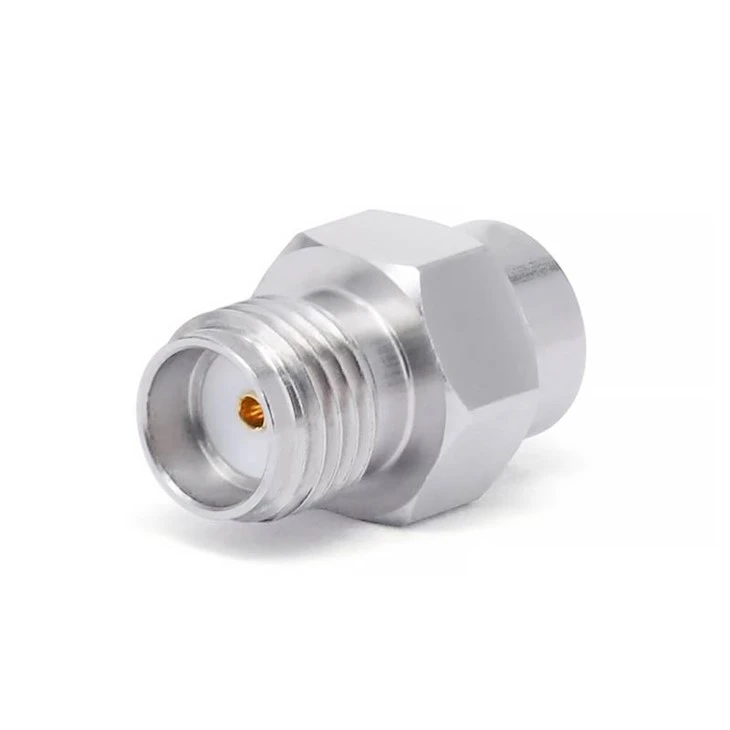

Beban RF SMA

Beban RF SMAadalah salah satu jenis beban RF yang paling populer karena ukurannya yang ringkas dan ketersediaannya yang luas. Mereka biasanya mencakup frekuensi dari DC hingga 18 GHz. Konektor SMA merupakan konektor berukuran kecil yang banyak digunakan pada rangkaian RF dan gelombang mikro.

Beban RF SMA digunakan dalam berbagai aplikasi, termasuk perangkat nirkabel, modul RF, serta pengaturan pengujian dan pengukuran. Pada perangkat nirkabel, seperti ponsel pintar dan router Wi - Fi, beban SMA RF dapat digunakan untuk mengakhiri port RF dan mencegah pantulan sinyal. Dalam pengaturan pengujian dan pengukuran, mereka dapat digunakan untuk mensimulasikan kondisi beban yang berbeda dan menguji kinerja komponen RF.

Faktor-Faktor yang Mempengaruhi Rentang Frekuensi

Beberapa faktor dapat mempengaruhi rentang frekuensi beban RF. Salah satu faktor utamanya adalah desain beban itu sendiri. Bahan yang digunakan, geometri beban, dan jenis konektor semuanya berperan dalam menentukan respon frekuensi. Misalnya, beban dengan desain konektor yang lebih presisi umumnya akan memiliki respons frekuensi yang lebih baik pada frekuensi yang lebih tinggi.

Faktor lainnya adalah proses pembuatannya. Proses manufaktur berkualitas tinggi dapat memastikan bahwa beban memiliki kinerja yang konsisten di seluruh rentang frekuensinya. Variasi apa pun dalam proses manufaktur dapat menyebabkan penyimpangan pada respons frekuensi, yang dapat memengaruhi kinerja sistem RF.

Pentingnya Memilih Rentang Frekuensi yang Tepat

Memilih rentang frekuensi yang tepat untuk beban RF sangat penting untuk kinerja sistem RF secara keseluruhan. Jika rentang frekuensi beban terlalu sempit, beban mungkin tidak mampu menangani frekuensi yang digunakan dalam sistem, sehingga menyebabkan pantulan sinyal dan kinerja buruk. Di sisi lain, jika rentang frekuensi terlalu lebar, hal tersebut mungkin tidak memberikan kinerja optimal pada frekuensi tertentu yang diinginkan.

Misalnya, jika beban dengan rentang frekuensi 0 - 10 GHz digunakan dalam sistem yang beroperasi pada 20 GHz, maka beban tersebut tidak akan mampu menyerap energi RF secara efektif, dan akan terjadi pantulan sinyal yang signifikan. Hal ini dapat menyebabkan interferensi, berkurangnya kekuatan sinyal, dan penurunan kinerja sistem secara keseluruhan.

Menyesuaikan Beban RF untuk Rentang Frekuensi Tertentu

Sebagai pemasok beban RF, kami memahami bahwa pelanggan yang berbeda mungkin memiliki persyaratan khusus untuk rentang frekuensi beban RF mereka. Itu sebabnya kami menawarkan beban RF yang dibuat khusus untuk memenuhi kebutuhan unik ini. Tim ahli kami dapat bekerja dengan pelanggan untuk merancang dan memproduksi beban RF dengan rentang frekuensi tepat yang diperlukan untuk aplikasi mereka.

Baik itu beban untuk sistem radar khusus yang beroperasi pada frekuensi tertentu atau beban untuk sistem transmisi data berkecepatan tinggi, kami memiliki keahlian dan sumber daya untuk mengirimkan beban RF berkualitas tinggi dengan rentang frekuensi yang diinginkan.

Kesimpulan

Kesimpulannya, rentang frekuensi beban RF merupakan parameter penting yang menentukan penerapannya dalam sistem RF yang berbeda. Berbagai jenis beban RF, seperti Beban RF N, Beban RF 3,5 mm, dan Beban RF SMA, memiliki rentang frekuensi berbeda untuk disesuaikan dengan berbagai aplikasi. Memahami persyaratan rentang frekuensi sistem RF Anda dan memilih beban yang tepat sangat penting untuk kinerja optimal.

Jika Anda sedang mencari beban RF dan memerlukan bantuan dalam memilih rentang frekuensi yang tepat untuk aplikasi Anda, atau jika Anda memiliki persyaratan khusus untuk beban RF yang dibuat khusus, jangan ragu untuk menghubungi kami. Tim ahli kami siap membantu Anda menemukan solusi beban RF yang tepat untuk kebutuhan Anda.

Referensi

• Pozar, DM (2011). Rekayasa Gelombang Mikro. Wiley.
• Collin, RE (2001). Yayasan untuk Teknik Gelombang Mikro. Wiley.
