Berapa rentang frekuensi kabel uji VNA?

Sebagai supplier Kabel Uji VNA, saya sering ditanya tentang rentang frekuensi komponen penting tersebut di bidang pengujian dan pengukuran. Di blog ini, saya akan mempelajari detail rentang frekuensi kabel uji VNA, mengapa hal itu penting, dan bagaimana pengaruhnya terhadap aplikasi pengujian Anda.

Memahami Kabel Uji VNA

VNA, atau Vector Network Analyzer, adalah alat canggih yang digunakan untuk mengukur parameter jaringan jaringan listrik. Kabel uji VNA adalah penghubung penting antara VNA dan Device Under Test (DUT). Mereka dirancang untuk mengirimkan sinyal uji secara akurat dari VNA ke DUT dan sebaliknya, memastikan pengukuran yang andal dan tepat.

Kabel Uji VNA dirancang untuk memenuhi persyaratan pengujian frekuensi tinggi. Kabel ini tersedia dalam berbagai jenis, termasuk kabel fleksibel, semi kaku, dan dapat disesuaikan, masing-masing memiliki karakteristik dan aplikasinya sendiri. Anda dapat menjelajahi beragam pilihan kamiKabel Uji VNAuntuk menemukan yang sesuai dengan kebutuhan Anda.

Rentang Frekuensi Kabel Uji VNA

Rentang frekuensi kabel uji VNA adalah spesifikasi utama yang menentukan kesesuaian kabel untuk berbagai aplikasi pengujian. Ini mengacu pada rentang frekuensi di mana kabel dapat secara efektif mengirimkan sinyal dengan tingkat redaman, return loss, dan stabilitas fase yang dapat diterima.

Rendah - Rentang Frekuensi

Kebanyakan kabel uji VNA dapat menangani frekuensi mulai dari beberapa kilohertz (kHz). Pada frekuensi rendah, karakteristik kelistrikan kabel relatif stabil, dan redamannya minimal. Rentang frekuensi rendah ini sering digunakan untuk pengujian kelistrikan dasar, seperti mengukur resistansi dan kapasitansi komponen.

Rentang Frekuensi Tinggi

Batas frekuensi tinggi kabel uji VNA dapat sangat bervariasi tergantung pada jenis dan konstruksi kabel. Untuk kabel uji VNA fleksibel standar, batas frekuensi atas dapat berkisar dari 26,5 GHz hingga 40 GHz. Kabel ini biasanya digunakan dalam aplikasi pengujian RF dan gelombang mikro untuk keperluan umum.

Sebaliknya, kabel semi kaku dapat menawarkan kemampuan frekuensi yang jauh lebih tinggi. Mereka biasanya dapat beroperasi hingga 67 GHz atau bahkan lebih tinggi dalam beberapa kasus. Kabel semi - kaku lebih disukai untuk aplikasi berkinerja tinggi yang memerlukan kehilangan rendah dan stabilitas fase yang sangat baik, seperti di industri dirgantara dan pertahanan.

Kabel yang selaras adalah kompromi antara kabel fleksibel dan semi - kaku. Mereka menawarkan keseimbangan yang baik antara fleksibilitas dan kinerja frekuensi tinggi, dengan rentang frekuensi biasanya hingga 40 GHz.

Pentingnya Rentang Frekuensi

Rentang frekuensi kabel uji VNA sangat penting karena beberapa alasan:

Akurasi Pengukuran

Menggunakan kabel uji VNA dengan rentang frekuensi yang sesuai sangat penting untuk pengukuran yang akurat. Jika rentang frekuensi kabel terlalu rendah untuk frekuensi pengujian, redaman sinyal akan berlebihan, sehingga menghasilkan pembacaan yang tidak akurat. Di sisi lain, menggunakan kabel dengan rentang frekuensi yang jauh lebih tinggi dari yang diperlukan bisa jadi lebih mahal dan mungkin tidak memberikan manfaat tambahan apa pun.

Kompatibilitas dengan DUT

Rentang frekuensi kabel harus sesuai dengan karakteristik frekuensi Device Under Test (DUT). Misalnya, jika Anda menguji komponen RF frekuensi tinggi yang beroperasi pada 30 GHz, Anda memerlukan kabel uji VNA yang dapat menangani frekuensi hingga setidaknya 30 GHz.

Kinerja Sistem

Dalam sistem pengujian VNA, kinerja keseluruhan sangat dipengaruhi oleh kinerja kabel uji. Kabel dengan rentang frekuensi yang lebar dan sesuai dapat membantu menjaga integritas sinyal pengujian, memastikan bahwa VNA dapat mengukur parameter jaringan DUT secara akurat.

Faktor-Faktor yang Mempengaruhi Rentang Frekuensi

Beberapa faktor dapat mempengaruhi rentang frekuensi kabel uji VNA:

Konstruksi Kabel

Konstruksi kabel, termasuk jenis konduktor, bahan dielektrik, dan pelindung, memainkan peran penting dalam menentukan rentang frekuensinya. Misalnya, kabel dengan bahan dielektrik berkualitas tinggi, seperti PTFE (Polytetrafluoroethylene), dapat menawarkan kinerja frekuensi tinggi yang lebih baik karena karakteristik kerugiannya yang rendah.

Tipe Konektor

Jenis konektor yang digunakan pada kabel juga mempengaruhi rentang frekuensinya. Konektor berkualitas tinggi, seperti konektor SMA (Sub - Miniature version A), 2,92 mm, dan 1,85 mm, dirancang untuk menangani frekuensi tinggi dan menyediakan sambungan listrik yang baik. Menggunakan jenis konektor yang salah dapat membatasi kinerja frekuensi kabel.

Panjang Kabel

Panjang kabel dapat mempengaruhi rentang frekuensinya. Kabel yang lebih panjang umumnya memiliki redaman yang lebih tinggi, terutama pada frekuensi tinggi. Oleh karena itu, penting untuk memilih panjang kabel yang sesuai berdasarkan persyaratan pengujian dan ruang yang tersedia dalam pengaturan pengujian.

Kalibrasi dan Rentang Frekuensi

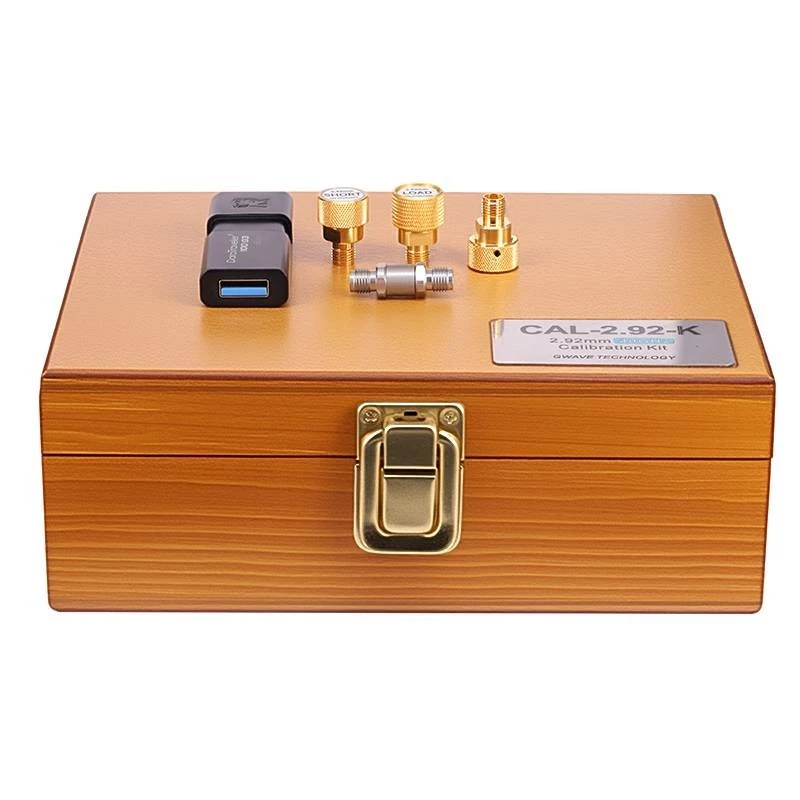

Kalibrasi adalah langkah penting dalam pengujian VNA untuk memastikan pengukuran yang akurat.Kit Kalibrasidigunakan untuk mengkompensasi kesalahan yang disebabkan oleh kabel uji, konektor, dan VNA itu sendiri.

Proses kalibrasi biasanya dilakukan pada rentang frekuensi tertentu. Penting untuk memastikan bahwa rentang frekuensi kalibrasi sesuai dengan rentang frekuensi kabel uji VNA dan DUT. Jika kalibrasi tidak dilakukan dengan benar, hasil pengukuran mungkin tidak akurat, terutama pada bagian tepi rentang frekuensi.

Memilih Kabel Uji VNA yang Tepat Berdasarkan Rentang Frekuensi

Saat memilih kabel uji VNA, penting untuk mempertimbangkan rentang frekuensi aplikasi pengujian Anda. Berikut beberapa langkah untuk membantu Anda membuat pilihan yang tepat:

1. Tentukan Frekuensi Tes: Identifikasi rentang frekuensi sinyal yang perlu Anda ukur. Ini akan memberi Anda gambaran yang jelas tentang rentang frekuensi minimum yang diperlukan untuk kabel.
2. Pertimbangkan Persyaratan Aplikasi: Jika Anda mengerjakan aplikasi berperforma tinggi, seperti pengujian 5G atau komunikasi satelit, Anda mungkin memerlukan kabel dengan rentang frekuensi yang lebih lebar dan lebih tinggi. Untuk pengujian tujuan umum, kabel fleksibel standar dengan rentang frekuensi sedang mungkin cukup.
3. Evaluasi Karakteristik Kabel: Lihat karakteristik kabel lainnya, seperti redaman, return loss, dan stabilitas fasa, selain rentang frekuensi. Faktor-faktor ini juga dapat mempengaruhi keakuratan pengukuran dan kinerja sistem pengujian secara keseluruhan.

Kesimpulan

Rentang frekuensi kabel uji VNA adalah spesifikasi penting yang berdampak langsung pada keakuratan dan keandalan pengukuran VNA Anda. Sebagai pemasok Kabel Uji VNA, kami memahami pentingnya menyediakan kabel dengan rentang frekuensi yang tepat untuk aplikasi spesifik Anda.

Jika Anda sedang mencari kabel uji VNA atau memiliki pertanyaan tentang rentang frekuensi dan implikasinya, jangan ragu untuk menghubungi kami. Tim ahli kami siap membantu Anda dalam memilih kabel terbaik untuk kebutuhan pengujian Anda dan memandu Anda melalui proses pengadaan.
