Berapakah pencocokan impedansi sirkulator RF?
Tinggalkan pesan
Berapakah pencocokan impedansi sirkulator RF? Baiklah, mari kita gali topik ini dan saya akan berbagi beberapa wawasan sebagai pemasok sirkulator RF.
Pertama, mari kita pahami apa itu RF circulator. Sirkulator RF adalah perangkat pasif yang memiliki banyak port. Hal ini memungkinkan sinyal RF mengalir ke arah tertentu, biasanya dari satu port ke port berikutnya dalam pola melingkar. Ini banyak digunakan di berbagai sistem RF seperti radar, komunikasi nirkabel, dan sistem satelit.
Sekarang, pencocokan impedansi adalah konsep penting dalam sirkulator RF. Impedansi pada dasarnya adalah oposisi yang diberikan suatu rangkaian terhadap aliran arus bolak-balik. Dalam sistem RF, kita biasanya berbicara tentang impedansi karakteristik, yang merupakan nilai konstan untuk saluran transmisi atau komponen tertentu. Untuk sebagian besar sistem RF, impedansi karakteristik standarnya adalah 50 ohm.
Mengapa pencocokan impedansi sangat penting bagi sirkulator RF? Bayangkan Anda mencoba memindahkan air dari satu pipa ke pipa lainnya. Jika diameter pipa sangat berbeda maka akan terjadi banyak turbulensi dan air akan terbuang percuma. Demikian pula dalam sistem RF, jika impedansi sumber, sirkulator, dan beban tidak cocok, maka akan terjadi pantulan sinyal. Refleksi ini dapat menyebabkan banyak masalah. Mereka dapat mengurangi efisiensi transfer daya, mendistorsi sinyal, dan bahkan merusak komponen dalam sistem.
Katakanlah kita memiliki sumber RF yang terhubung ke port 1 sirkulator, dan beban terhubung ke port 2. Jika impedansi sumber, sirkulator, dan beban semuanya cocok (biasanya hingga 50 ohm), sinyal RF akan mengalir dengan lancar dari port 1 ke port 2. Namun jika ada ketidaksesuaian impedansi, sebagian sinyal akan memantul kembali dari beban ke port 2 dan kemudian ke port 3 (karena arah sirkulator properti). Hal ini tidak hanya mengurangi daya yang mencapai beban tetapi juga dapat menyebabkan gangguan pada sistem.
Ada beberapa cara untuk mencapai pencocokan impedansi untuk sirkulator RF. Salah satu metode yang umum adalah menggunakan jaringan yang cocok. Ini biasanya terdiri dari induktor, kapasitor, dan resistor. Nilai komponen ini dipilih secara cermat untuk menyesuaikan impedansi sumber atau beban agar sesuai dengan impedansi sirkulator. Misalnya, jaringan pencocokan tipe L sederhana dapat digunakan untuk mengubah impedansi beban ke nilai yang diinginkan.
Aspek penting lainnya adalah pengukuran impedansi. Kami menggunakan instrumen khusus seperti penganalisis jaringan untuk mengukur impedansi sirkulator RF dan komponen yang terhubung. Penganalisis jaringan dapat memberikan informasi rinci tentang parameter hamburan (S - parameter) dari sirkulator. Parameter S11, misalnya, memberikan indikasi koefisien refleksi pada port 1. Nilai S11 yang rendah berarti refleksi yang lebih sedikit pada port 1, yang merupakan tanda pencocokan impedansi yang baik.
Sebagai pemasok sirkulator RF, kami menaruh banyak perhatian pada pencocokan impedansi selama proses produksi. Kami menggunakan bahan berkualitas tinggi dan teknik manufaktur canggih untuk memastikan bahwa sirkulator kami memiliki karakteristik impedansi yang konsisten. Kami juga menyediakan lembar data terperinci untuk produk kami, yang mencakup informasi tentang impedansi dan parameter penting lainnya.

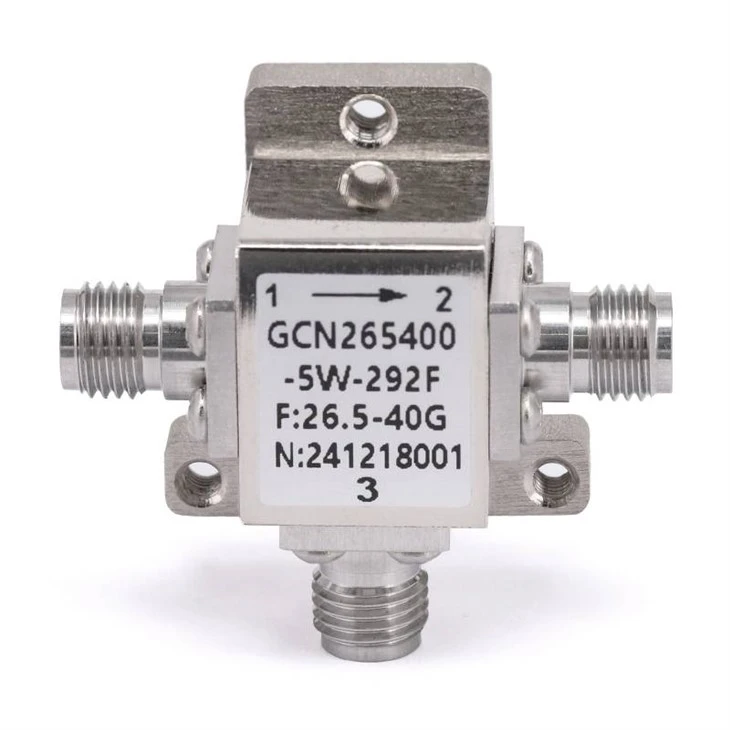

KitaSirkulator Koaksial RFdirancang dengan mempertimbangkan pencocokan impedansi. Mereka cocok untuk berbagai aplikasi, mulai dari perangkat nirkabel skala kecil hingga sistem radar skala besar. Kami memiliki tim insinyur berpengalaman yang dapat membantu pelanggan kami dengan masalah pencocokan impedansi apa pun yang mungkin mereka hadapi.
Jika Anda menggunakan sirkulator RF di sistem Anda, penting untuk diingat bahwa faktor lingkungan juga dapat memengaruhi pencocokan impedansi. Suhu, kelembapan, dan tekanan mekanis semuanya dapat menyebabkan perubahan impedansi komponen. Jadi, pengemasan dan pemasangan yang tepat juga penting untuk menjaga kesesuaian impedansi yang baik dari waktu ke waktu.
Selain itu, saat mengintegrasikan sirkulasi RF ke dalam sistem, Anda perlu mempertimbangkan arsitektur sistem secara keseluruhan. Terkadang, Anda mungkin perlu menggunakan beberapa sirkulator dalam konfigurasi kaskade. Dalam kasus seperti ini, pencocokan impedansi menjadi lebih penting untuk memastikan berfungsinya seluruh sistem.
Kami juga menawarkan layanan penyesuaian untuk sirkulator RF kami. Jika Anda memiliki persyaratan impedansi khusus untuk aplikasi Anda, teknisi kami dapat bekerja sama dengan Anda untuk merancang sirkulator yang memenuhi kebutuhan Anda. Kami memahami bahwa aplikasi yang berbeda mungkin memiliki nilai impedansi yang berbeda, dan kami berkomitmen untuk memberikan solusi yang sesuai untuk Anda.
Jika Anda sedang mencari sirkulator RF berkualitas tinggi dengan karakteristik pencocokan impedansi yang sangat baik, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda menemukan produk yang tepat untuk sistem RF Anda. Baik Anda sedang mengerjakan proyek baru atau ingin meningkatkan proyek yang sudah ada, kami dapat menyediakan dukungan dan produk yang Anda perlukan.
Kesimpulannya, pencocokan impedansi adalah aspek mendasar dari sirkulator RF. Ini memastikan transfer daya yang efisien, mengurangi pantulan sinyal, dan meningkatkan kinerja sistem RF secara keseluruhan. Sebagai pemasok sirkulator RF, kami berdedikasi untuk menyediakan produk yang memenuhi standar pencocokan dan kualitas impedansi tertinggi. Jadi, jika Anda memiliki pertanyaan atau perlu mendiskusikan persyaratan sirkulator RF Anda, jangan ragu untuk menghubungi kami. Kami siap membantu Anda dalam membuat pilihan terbaik untuk aplikasi RF Anda.
Referensi
- Pozar, DM (2011). Rekayasa Gelombang Mikro. Wiley.
- Collin, RE (1992). Yayasan untuk Teknik Gelombang Mikro. McGraw - Bukit.
