Apa perbedaan antara kabel semi-kaku dan semi-fleksibel?



Perbandingan antara kabel semi-kaku dan semi-fleksibel

Kabel semi-kaku dan semi-fleksibel banyak digunakan dalam skenario komunikasi frekuensi tinggi dan rendah, tetapi mereka berbeda secara signifikan dalam struktur, fleksibilitas, kinerja, dan skenario aplikasi . di bawah ini adalah perbandingan terperinci:



1. Desain Struktural

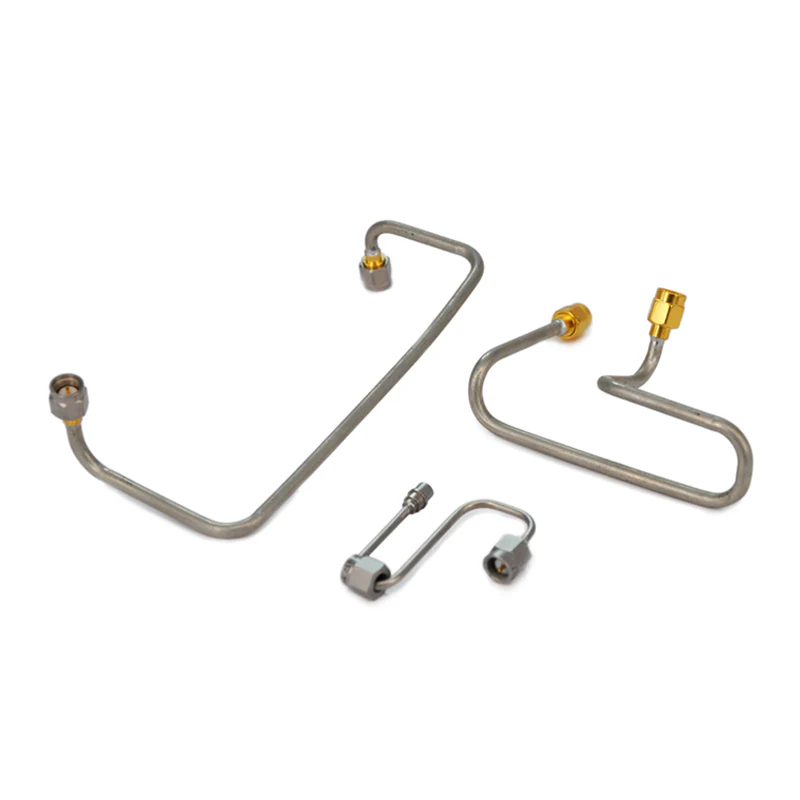

Kabel semi-kaku
Konduktor luar terbuat dari bahan padat, tidak dapat dibungkuk (biasanya tembaga) dengan diameter tetap; Konduktor dalam didukung secara terpusat oleh bahan dielektrik (e . g ., ptfe) .
Setelah terbentuk, ia mempertahankan bentuk tetap dan tidak dapat dengan mudah ditekuk atau dibentuk kembali tanpa alat khusus .

Kabel semi-fleksibel
Konduktor luar menampilkan struktur yang dikepang, dengan seluruh lapisan dikepang kaleng, membuatnya lebih cacat daripada konduktor luar padat dari kabel semi-kaku . konduktor dalam juga didukung oleh bahan dielektrik, tetapi struktur yang dikepang memungkinkan bengkok berulang dan pembentukan dengan tangan atau alat {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{yang sederhana



2. Perbandingan fleksibilitas

Kabel semi-kaku
Mereka memiliki kekakuan yang tinggi, mempertahankan bentuknya setelah pembentukan dan menunjukkan resistensi yang kuat terhadap tekukan . memaksa tekukan tanpa alat profesional dapat merusak konduktor luar, yang menyebabkan degradasi kinerja .

Kabel semi-fleksibel
Mereka menawarkan fleksibilitas sedang, memungkinkan pembengkokan berulang, melingkar, atau merutekan di sekitar rintangan tanpa kerusakan permanen . fleksibilitasnya terletak di antara kabel yang kaku dan sepenuhnya fleksibel .



3. parameter kinerja listrik

Parameter	Kabel semi-kaku	Kabel semi-fleksibel
Stabilitas impedansi	GEOMETRI TERBAIK - GEOMETRY Memastikan Impedansi Konsisten di semua frekuensi .	Baik tetapi lebih rendah dari semi -kaku - konduktor luar dikepang dapat menyebabkan sedikit fluktuasi impedansi pada frekuensi yang sangat tinggi .
Kehilangan	Kehilangan penyisipan rendah, terutama di pita gelombang mikro (hingga 100+ GHz), karena permukaan halus konduktor luar padat .	Kehilangan penyisipan yang lebih tinggi daripada semi-kaku, terutama pada frekuensi tinggi, karena celah kecil dan penyimpangan permukaan pada konduktor luar yang dikepang .
Efektivitas melindungi	Luar biasa (biasanya> 100 dB) . Konduktor luar padat secara efektif memblokir EMI dan RFI .	Baik (biasanya 80 dB) tetapi lebih rendah dari kesenjangan semi-kaku . dalam konduktor yang dikepang dapat menyebabkan kebocoran EMI kecil .
Kapasitas penanganan daya	Konduktor yang lebih tinggi - solid memiliki disipasi panas yang efisien, cocok untuk skenario daya tinggi .	Konduktivitas termal yang lebih rendah - konduktor yang dikepang membatasi kapasitas daya .



4. Skenario aplikasi

Kabel semi-kaku
Cocok untuk skenario presisi tinggi frekuensi tinggi yang membutuhkan stabilitas ketat dan kerugian rendah, seperti:

Sistem Aerospace dan Pertahanan (radar, komunikasi satelit);

Peralatan uji microwave (analisis jaringan vektor, generator sinyal);

Perangkat medis (mesin MRI, sistem terapi microwave);

Instalasi permanen dengan panjang tetap (e . g ., pengumpan antena stasiun pangkalan) .

Kabel semi-fleksibel
Cocok untuk skenario yang membutuhkan fleksibilitas sedang dengan kinerja yang baik, seperti:

Pengaturan tes portabel (e . g ., koneksi antara instrumen dan duts);

Sistem RF dalam ruangan (router WiFi, penguat sinyal seluler);

Skenario yang membutuhkan konfigurasi ulang sesekali (e . g ., pengembangan prototipe laboratorium);

Koneksi internal dalam matriks sakelar RF .

Ringkasan

Kabel semi-rigid Excel dalam skenario berkinerja tinggi, instalasi tetap, menawarkan stabilitas yang unggul dan kerugian rendah . Kabel semi-fleksibel, di sisi lain, lebih menguntungkan dalam skenario yang membutuhkan fleksibilitas sedang dengan kinerja yang baik, fungsionalitas penyeimbang dan kegunaan.



Catatan Tambahan: Perbedaan Biaya dan Pemeliharaan

Kabel semi-kaku:
Biaya manufaktur yang lebih tinggi karena konduktor luar tembaga yang solid dan kebutuhan untuk alat khusus untuk pembentukan . instalasi dan pemeliharaan lebih kompleks (membutuhkan operator profesional) . Namun, kinerja yang stabil, resistensi terhadap penuaan, dan keausan menghasilkan biaya jangka panjang yang lebih rendah, menjadikannya cocok untuk skenario dengan persyaratan reliabilitas strict {3 yang lebih rendah, membuat mereka cocok untuk skenario dengan persyaratan reliabilitas strict {3 tahun yang cocok untuk skenario dengan persyaratan reliabilitas strict {3 yang sesuai dengan persyaratan reliabilitas {3

Kabel semi-fleksibel:
Biaya yang lebih rendah karena proses produksi yang lebih sederhana untuk konduktor luar yang dikepang dan tidak perlu untuk alat pembentukan khusus . Selain itu, kemampuan tikungan manual mereka mengurangi biaya pemeliharaan dan konfigurasi ulang, membuatnya ideal untuk skenario yang membutuhkan penyesuaian yang sering atau dengan kendala anggaran.



Ekstensi: Perbandingan singkat dengan kabel yang sepenuhnya fleksibel

Untuk lebih memahami posisi "semi-fleksibel", perbandingan singkat dengan kabel yang sepenuhnya fleksibel berguna:
Kabel yang sepenuhnya fleksibel memiliki konduktor luar yang biasanya dikepang dari untaian tembaga halus (dengan sedikit atau tanpa tinning), menawarkan fleksibilitas ekstrem untuk menekuk atau bahkan mengikat . Namun, kinerja listrik mereka (e {{1} g ., stabilitas impedansi, efektivitas sindisi, efeksi low-free,. low-freation, adalah hal yang lebih rendah, pengaruh semi-low-free, {2 {2 {2 {2 {2 dengan kebutuhan fleksibilitas tinggi (e . g ., kabel headphone, koneksi internal di perangkat kecil) .
Kabel semi-fleksibel mencapai keseimbangan antara fleksibilitas dan kinerja, mengisi kesenjangan antara semi-kaku (kinerja tinggi tetapi tidak dapat disesuaikan) dan sepenuhnya fleksibel (fleksibilitas tinggi tetapi kinerja yang lebih lemah) .
