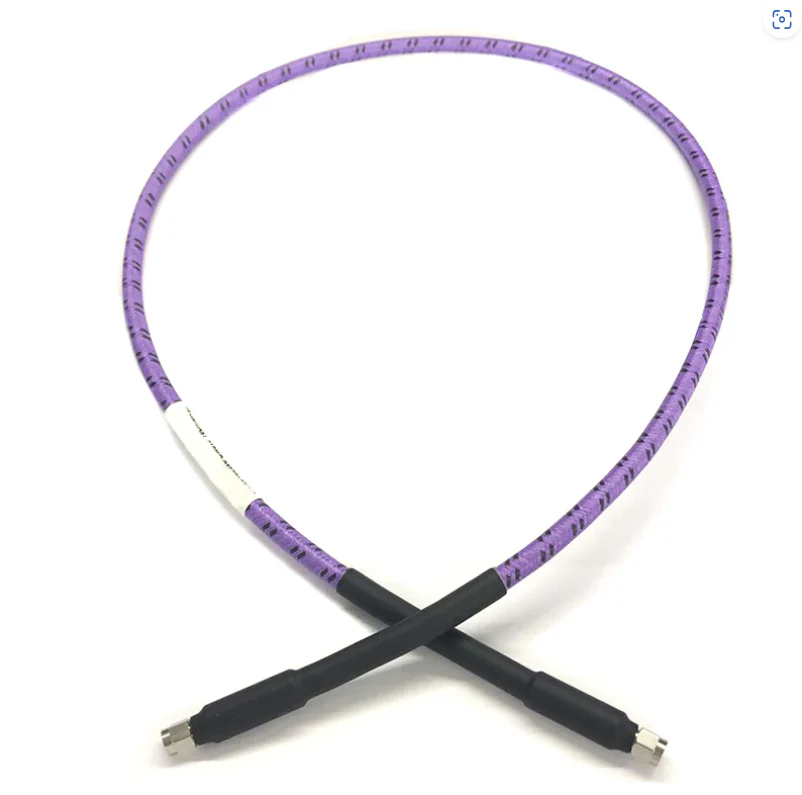

Cara Memilih Unit Kabel RF
Tinggalkan pesan
Memilih perakitan kabel RF yang tepat sangat penting untuk memastikan transmisi sinyal yang andal di bidang seperti telekomunikasi, radar, pengujian dan pengukuran, kedirgantaraan, dan sistem industri . proses seleksi memerlukan penyeimbangan kinerja listrik, karakteristik mekanis, resistensi lingkungan, dan persyaratan aplikasi spesifik {{1} di sini adalah selanjutnya adalah selangkah.
1. Klarifikasi persyaratan dan skenario aplikasi
Tes dan pengukuran: Sering menekuk, koneksi berulang, dan persyaratan presisi tinggi (e . g ., peralatan laboratorium, osiloskop) .
Memperbaiki instalasi: Stabilitas jangka panjang dan kebutuhan pemeliharaan rendah .
Lingkungan yang keras: Paparan suhu ekstrem, kelembaban, getaran, atau bahan kimia (e . g ., menara luar ruangan, dirgantara, mesin industri) .
Sistem Mobilitas Tinggi: Fleksibilitas dan daya tahan dalam keadaan bergerak (e . g ., drone, robot, perangkat portabel) .
2. evaluasi parameter kinerja listrik utama
rentang frekuensi .
Kabel RF memiliki frekuensi operasi maksimum, di luar mana kehilangan sinyal (atenuasi) meningkat tajam . Pastikan frekuensi pengenal kabel mencakup rentang operasi sistem Anda:
Frekuensi rendah (kurang dari atau sama dengan 6 GHz): rg 58, rg316 (umum dalam elektronik konsumen) .
Frekuensi sedang (6–26 GHz): .086, .141 Kabel semi-fleksibel dan semi-kaku .
Frekuensi tinggi (26–40 GHz): amplitudo kehilangan ultra-rendah dan kabel koaksial fase-stabil (e . g ., untuk komunikasi satelit, radar) .
Frekuensi ultra-tinggi (40–110 GHz): Amplitudo kehilangan ultra-rendah dan kabel koaksial fase-stabil (sistem gelombang milimeter) .
b . atenuasi (kehilangan sinyal)
Attenuasi (db/ft) mengukur kehilangan sinyal dari jarak dan meningkat dengan frekuensi . untuk transmisi jarak jauh, memprioritaskan kabel pelitatan rendah .
c . pencocokan impedansi
Ketidakcocokan impedansi menyebabkan refleksi sinyal, mengurangi efisiensi dan menciptakan gangguan . Cocokkan impedansi kabel dengan sistem Anda:
Sebagian besar sistem RF (e . g ., militer, telekomunikasi, peralatan uji): 50Ω .
Sistem TV Video / Kabel: 75Ω .
Hindari pencampuran impedansi (e . g ., kabel 50Ω dengan konektor 75Ω) .
d . kapasitas penanganan daya
Kabel harus menahan daya sistem (rata -rata dan daya puncak) untuk menghindari panas berlebih atau kerusakan . faktor kunci:
Daya Rata -rata: Daya kontinu (e . g ., 100w di stasiun dasar) .
Daya Puncak: Short-Pulse Power (e . g ., kilowatt-level dalam radar) .
Derate di lingkungan suhu tinggi (e . g ., reduksi 20% pada 60 derajat) .
E . stabilitas fase
Dalam sistem fase-sensitif, seperti yang memiliki sinyal diferensial, meminimalkan penyimpangan fase yang disebabkan oleh perubahan suhu atau lentur . Pilih kabel dengan amplitudo yang stabil dan karakteristik fase .
3. evaluasi karakteristik mekanis
A . fleksibilitas
Fleksibilitas Tinggi: Gunakan kabel fleksibel untuk skenario yang membutuhkan bending sering (e . g ., tes lead) .
Fleksibilitas Rendah: Untuk instalasi tetap yang membutuhkan stabilitas, gunakan semi-rigid (Konduktor Luar Tembaga Padat) atau Kabel Semi-fleksibel .
b . Durability
Bending Radius: Pastikan kabel dapat menahan jari -jari lentur minimum tanpa degradasi kinerja .
Wear Resistance: Gunakan kabel dengan selubung yang kuat (e . g ., selubung nilon nilon stainless) di lingkungan industri yang keras .
4. Pertimbangkan Perlawanan Lingkungan
Kabel harus berfungsi dengan baik di bawah kondisi operasinya:
Temperature range: Industrial grade (-40℃to 125℃), aerospace grade (-55℃to 165℃), or extreme environments. High-temperature superconductors (e.g., PTFE insulation can withstand -65℃to 200℃) .
Peringkat Resistensi Kelembaban / IP: Penggunaan Luar Ruang Membutuhkan Kabel / Konektor Tahan Air (E . g ., konektor tipe N-tipe IP67 / IP68 dengan O-Rings) .
Resistensi Kimia / Resistensi UV: Untuk skenario yang terpapar minyak, bahan bakar, atau sinar matahari (e . g ., selubung kopolimer etilen-tetrafluoroetilen untuk penggunaan kimia;
Resistensi getaran / goncangan: Aplikasi militer / aerospace memerlukan kabel dengan pelindung yang kuat dan relief regangan (e . g ., memenuhi standar mil-dtl -17) .
5. Pilih konektor yang kompatibel
Konektor harus cocok dengan antarmuka kabel dan peralatan, dengan kehilangan penyisipan yang rendah dan koneksi yang andal:
Jenis umum: SMA (hingga 18 GHz), tipe-n (hingga 18 GHz, daya tinggi), TNC (tahan getaran), BNC (frekuensi rendah, koneksi cepat), 2 . 92mm (hingga 40 GHz), 1.85mm (hingga 67 GHz).
Fitur: Pilih konektor crimp, solder, atau kompresi berdasarkan kebutuhan instalasi . di lingkungan yang keras, pilih konektor stainless steel di atas yang kuningan .
Jenis Kelamin dan Polaritas: Pastikan ujung pria / betina cocok dengan peralatan (e . g ., sma jantan ke betina tipe-n) .
6. biaya dan keandalan keseimbangan
Kabel kinerja tinggi (e . g ., konduktor berlapis perak, ptfe berbusa / ptfe densitas rendah) lebih mahal tetapi memiliki kerugian yang lebih rendah dan umur yang lebih lama (cocok untuk sistem kritis) .
Opsi Ekonomis (E . g ., baja berpakaian perak-copper, kepang tembaga kaleng, selubung pvc) cocok untuk frekuensi rendah, penggunaan non-kritis (e . g {7}, elektronik konsumen) . {{7}, elektronik konsumen) {{6} {{7}, konsumen elektronik) {{6} {{7}, konsumen elektronik) {{6} {{7} {{6} {7 {7}, konsumen) {{6 {{7 {7} {{{{7 {7 {7 {{{{{7 {7 {{{{{7 {7 {7 {{{{{{7 {7 {consumer) {Consumer) {consumer) {consumer)
Untuk aplikasi kritis-keselamatan (e . g ., peralatan medis, penerbangan), prioritaskan keandalan daripada biaya .
Ringkasan Langkah Kunci
Klarifikasi skenario aplikasi (tetap / seluler, indoor / outdoor, rentang frekuensi) .
Cocokkan spesifikasi listrik (impedansi, daya, atenuasi) .
Pilih sifat mekanik yang sesuai (fleksibilitas, ukuran, daya tahan) .
Pastikan resistensi lingkungan (suhu, kelembaban, bahan kimia) .
Pilih Konektor Kompatibel .
Saldo Kinerja, Biaya, dan Keandalan .
Dengan mengikuti langkah -langkah ini, Anda dapat memilih unit kabel RF yang mengoptimalkan integritas sinyal dan umur panjang untuk kebutuhan spesifik Anda .
