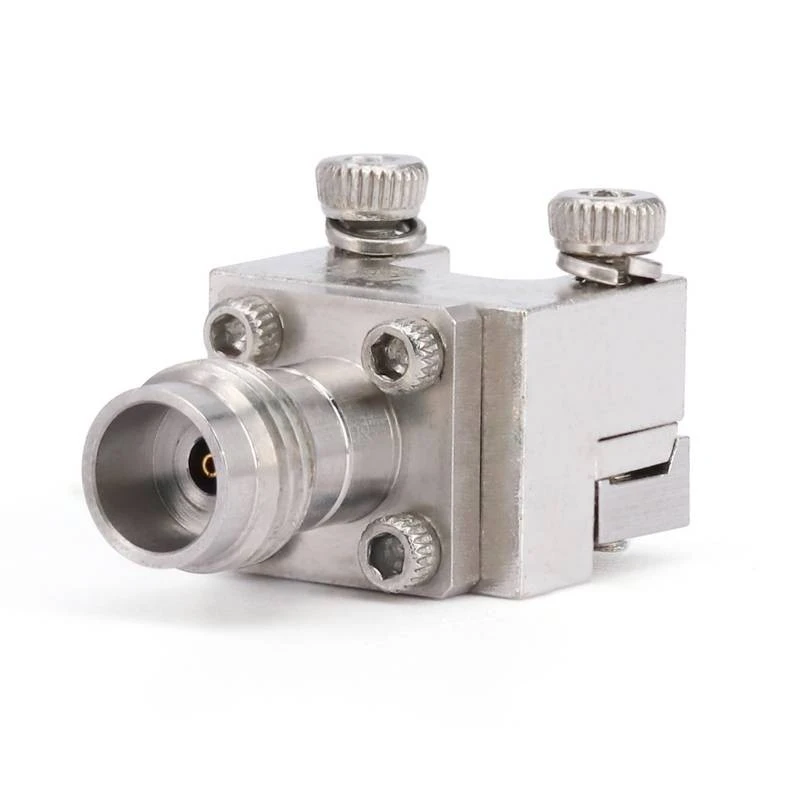

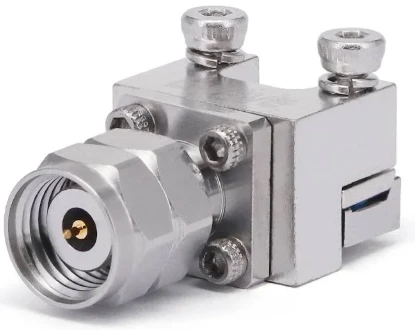

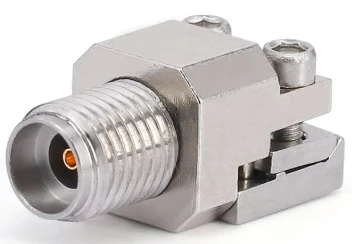

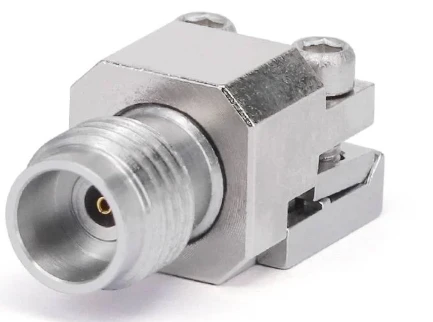

Konektor peluncuran akhir
Konektor peluncuran akhir Flexirf, tersedia di SMA, 2 . 92mm, 2.4mm, 1.85mm, dan varian 1.0mm, dirancang untuk memenuhi persyaratan yang paling menuntut dalam aplikasi frekuensi tinggi.
Konektor peluncuran akhir ini menampilkan kinerja listrik yang luar biasa . dengan presisi mereka - desain rekayasa, mereka dapat mendukung frekuensi hingga level yang sangat tinggi .
Deskripsi
PENDAHULUAN PRODUK
Konektor peluncuran akhir Flexirf, tersedia di SMA, 2 . 92mm, 2.4mm, 1.85mm, dan varian 1.0mm, dirancang untuk memenuhi persyaratan yang paling menuntut dalam aplikasi frekuensi tinggi.
Konektor peluncuran akhir ini menampilkan kinerja listrik yang luar biasa . dengan presisi mereka - desain rekayasa, mereka dapat mendukung frekuensi hingga level yang sangat tinggi . 2 . 92mm konektor {misalnya {{{12} {{{12 {{{12 {{{12 {{12 {{{12 {{12 {{12 {{12 {12 {12 {12 {12 {12 {12 {12 {12 {12 { Konektor 1.85mm menawarkan kinerja luar biasa hingga 67GHz, dan frekuensi dukungan konektor 1.0mm setinggi 110GHz. Ini membuat mereka ideal untuk digunakan dalam sistem komunikasi nirkabel canggih, aplikasi kedirgantaraan dan pertahanan, dan transfer data kecepatan tinggi.
Gaya tubuh produk

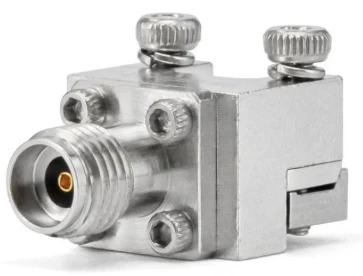

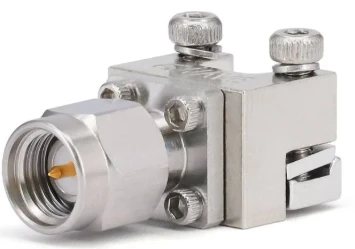

Connector Solderless End Launch untuk PCB, Pin tengah memiliki diameter 0 . 23mm, 0 . 3mm dan 0 . 51mm. Konektor ini memiliki tubuh tri-logam kuno dan memastikan kinerja gelombang mikro yang sangat baik dengan kehilangan penyisipan yang rendah dan VSWR 1.35. konektor ini diproduksi secara tepat untuk industri RF seperti militer & ruang. Dibangun dengan bahan berkualitas tinggi, desainnya yang ringkas dan ringan juga membuatnya cocok untuk aplikasi di mana ruang dan berat adalah faktor penting.
Aplikasi produk
Konektor Solderless Peluncuran Akhir Menemukan aplikasi luas di bidang yang beragam . di ranah telekomunikasi, mereka memainkan peran penting dalam transmisi data kecepatan tinggi, memastikan transfer energi microwave yang mulus dari kabel coaxial ke sirkuit PCB . dalam sistem radar, konektor ini diintegrasikan dengan konektor pcb {{{2} dalam sistem radar, konektor ini diintegrasikan dengan konektor ini, {{{{2} {2} dalam sistem radar, {{{{2} {{{2} {2} dalam sistem radar. Target . Kemampuan mereka untuk meminimalkan refleksi membuat mereka ideal untuk aplikasi ini di mana penerimaan dan transmisi sinyal yang tepat adalah Vita .
FAQ Pengadaan
Data Spesifikasi Produk
|
Konfigurasi |
|
| Tipe konektor |
SMA/2.92mm/2.4mm/1.85mm |
|
Impedansi konektor |
50 ohm |
|
Konektor Polaritas |
Standar |
|
Metode pemasangan konektor |
2 lubang flensa |
|
Jenis Antarmuka Connector 2 |
Pin 0,30mm / 0,51mm |
|
Metode lampiran |
Kontak |
|
Informasi materi |
|
|
Kontak tengah |
Kubus Emas berlapis |
|
Kontak luar |
Baja tahan karat |
|
Tubuh |
Brass trimetal berlapis |
|
Dielektrik |
Mengintip/ptfe |
|
Data Lingkungan |
|
|
Kisaran suhu |
-55 derajat ke +165 derajat |
|
2011/65/EU (ROHS) |
Patuh |
Jenis produk
|
Tipe konektor |

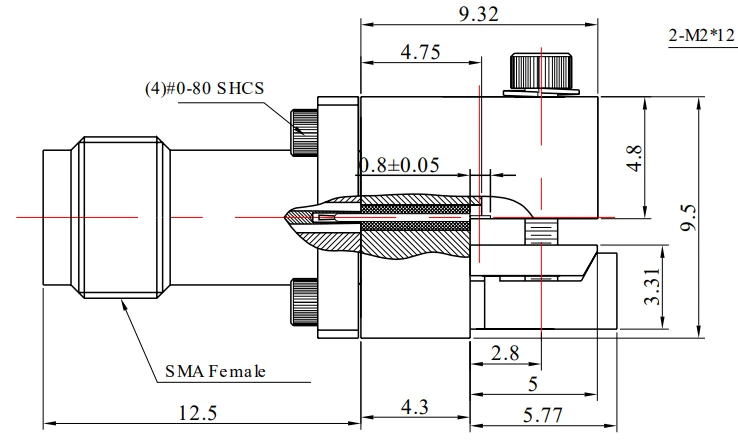

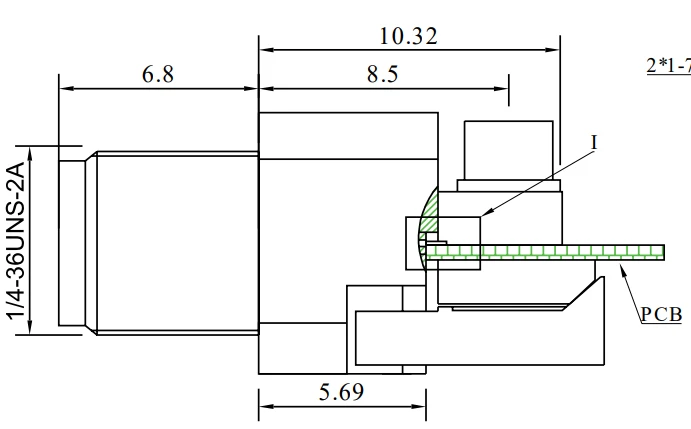

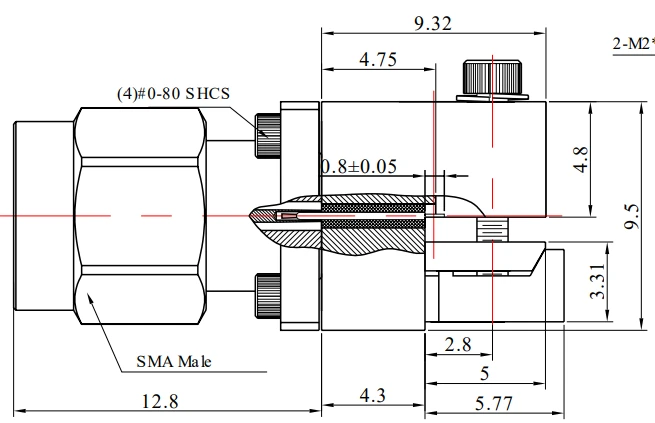

Menggambar |
Sku |
Diameter pin |
Frekuensi |
VSWR |
Jarak lubang pemasangan |
|
|

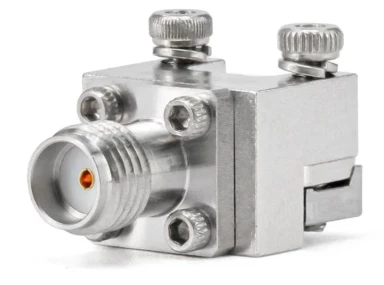

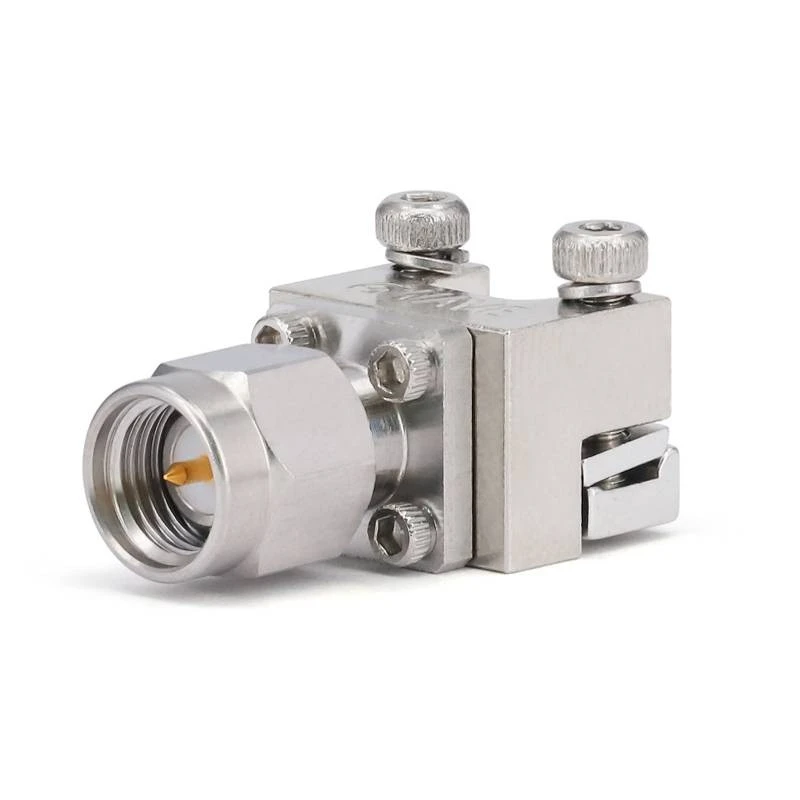

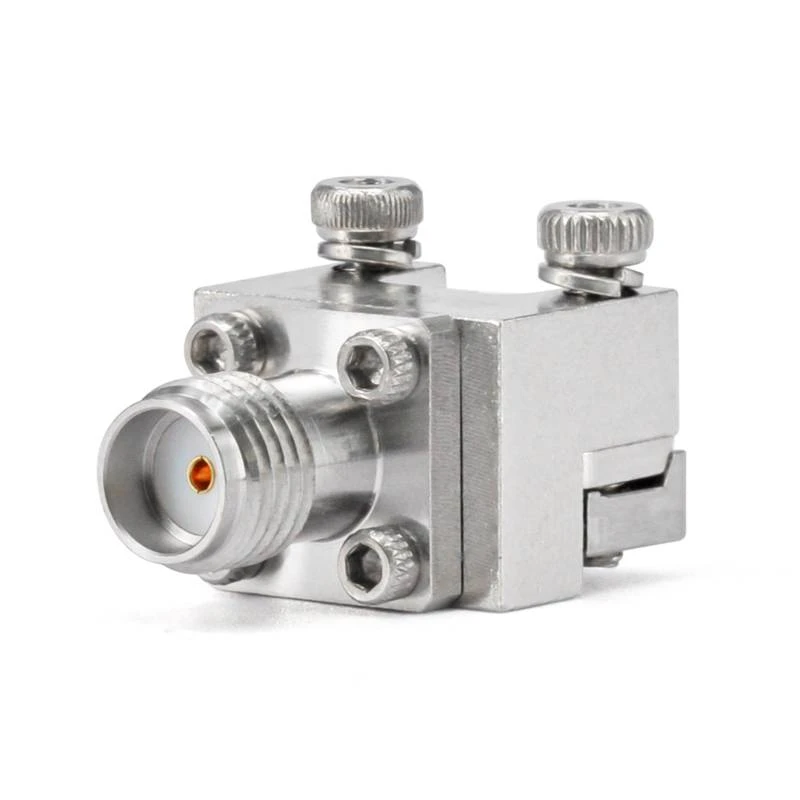

Sma |
|
|
FR 2- SMA-KFD0830 |
0.30mm |
Dc -26.5 GHz |
1.25 |
9.5mm |
|
FR 2- SMA-KFD0851 |
0.51mm |
Dc -26.5 GHz |
1.25 |
9.5mm |
|||
|
|
|
FR 2- SMA-JFD0830 |
0.30mm |
Dc -26.5 GHz |
1.25 |
9.5mm |
|
|
Fr 2- SMA-JFD0851 |
0.51mm |
Dc -26.5 GHz |
1.25 |
9.5mm |
|||
|
Tipe konektor |
Menggambar |
Sku |
Diameter pin |
Frekuensi |
VSWR |
Jarak lubang pemasangan |
|
|

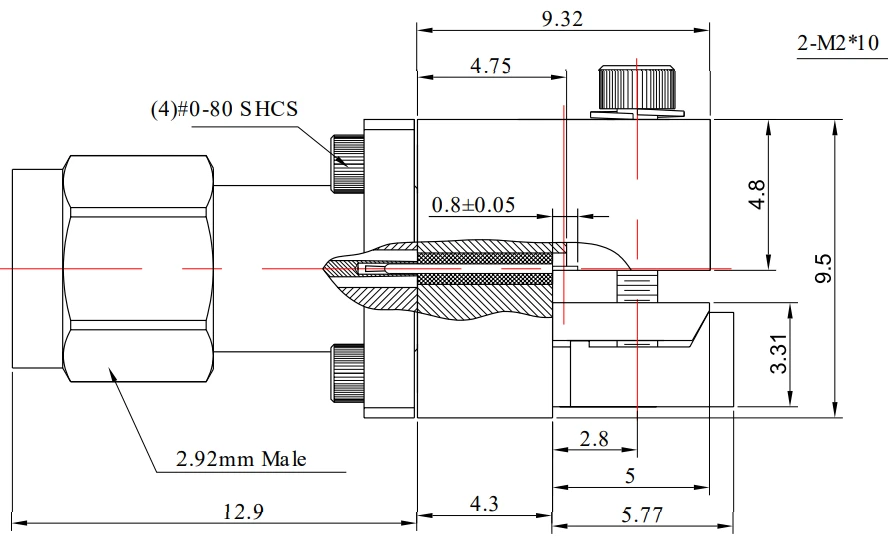

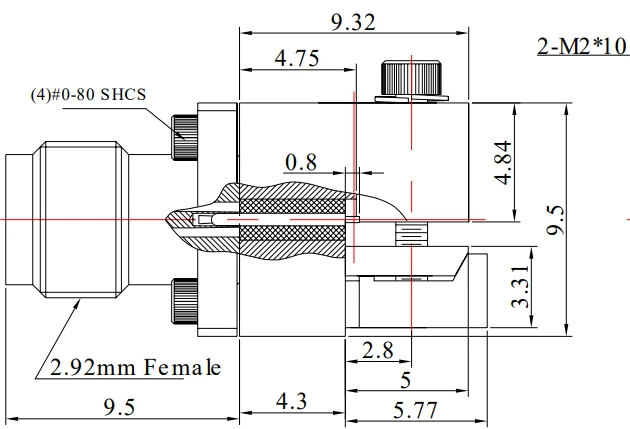

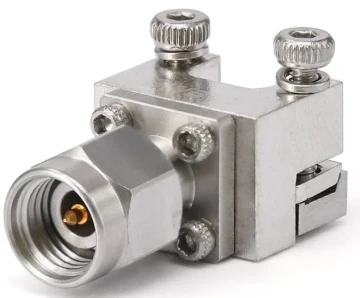

2.92mm |
|
|
Fr 2-2.92- kfd0830 |
0.30mm |
Dc -40 GHz |
1.30 |
9.5mm |
|
Fr 2-2.92- kfd0851 |
0.51mm |
Dc -40 GHz |
1.30 |
9.5mm |
|||
|
|
|
Fr 2-2.92- kfd0923 |
0.23mm |
Dc -40 GHz |
1.30 |
5.84mm |
|
|
|
|
Fr 2-2.92- jfd0830 |
0.30mm |
Dc -40 GHz |
1.30 |
9.5mm |
|
|
Fr 2-2.92- jfd0851 |
0.51mm |
Dc -40 GHz |
1.30 |
9.5mm |
|||
|
Tipe konektor |
Menggambar |
Sku |
Diameter pin |
Frekuensi |
VSWR |
Jarak lubang pemasangan |
|
|

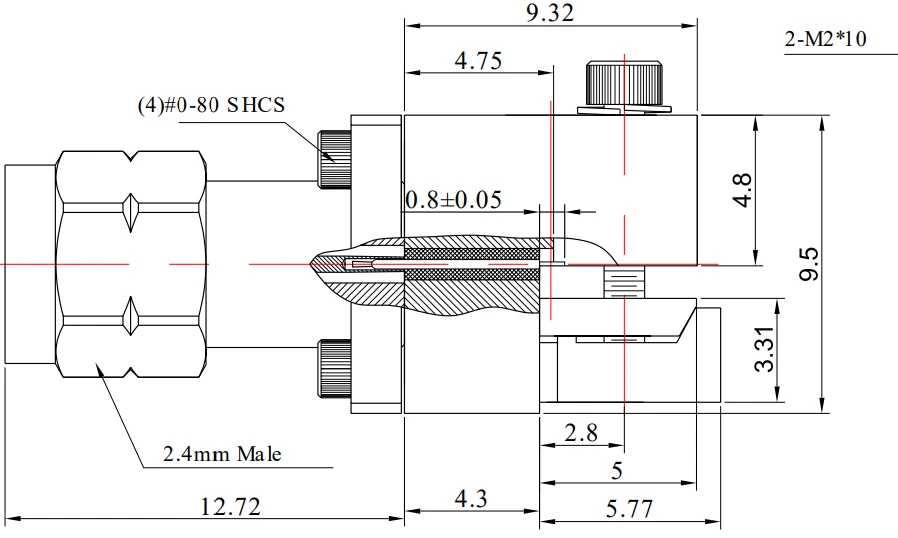

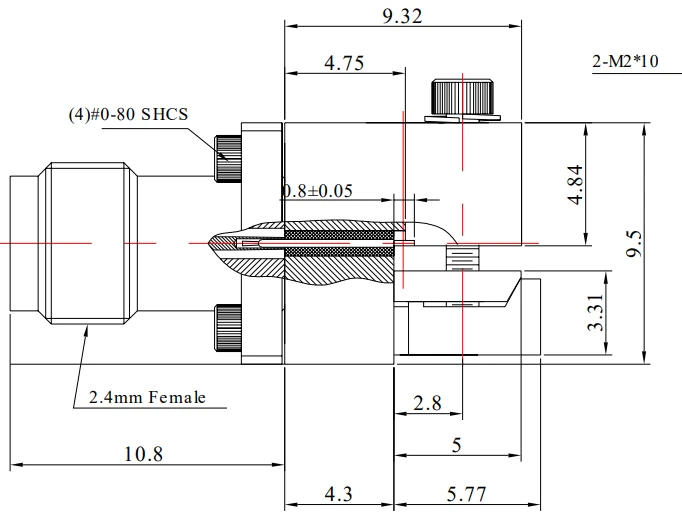

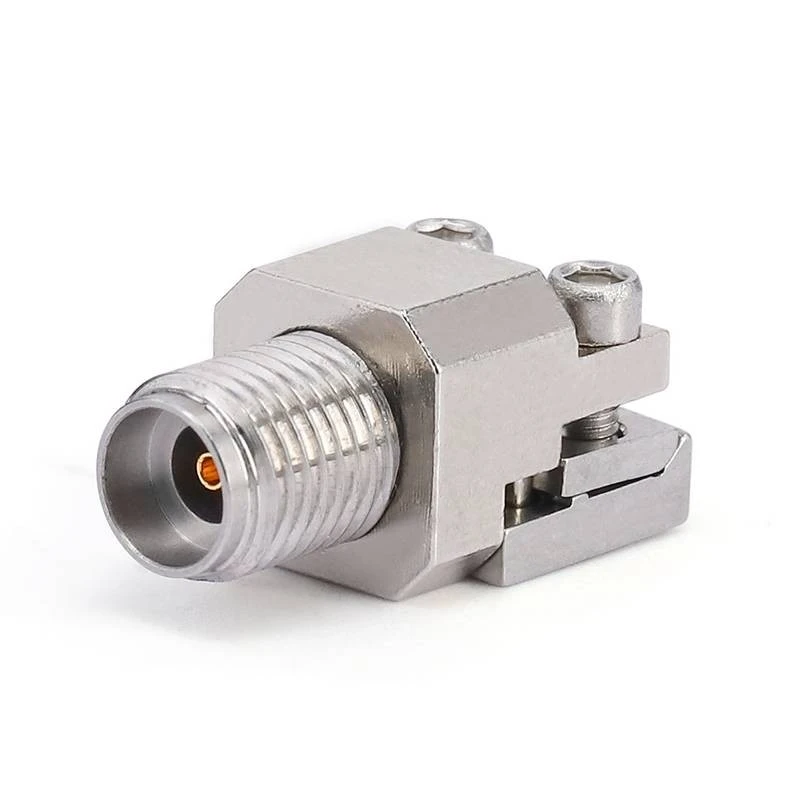

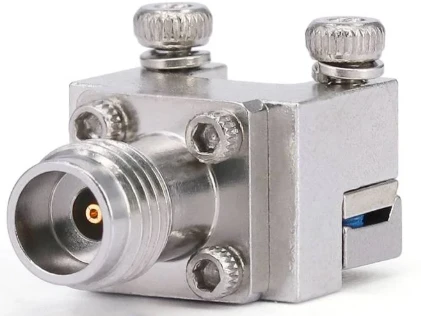

2.4mm |
|
|
Fr 2-2.4- kfd0830 |
0.30mm |
Dc -50 GHz |
1.30 |
9.5mm |
|
Fr 2-2.4- kfd0851 |
0.51mm |
Dc -50 GHz |
1.30 |
9.5mm |
|||
|
|
|
Fr 2-2.4- jfd0830 |
0.30mm |
Dc -50 GHz |
1.30 |
9.5mm |
|
|
Fr 2-2.4- jfd0851 |
0.51mm |
Dc -50 GHz |
1.30 |
9.5mm |
|||
|
Tipe konektor |
Menggambar |
Sku |
Diameter pin |
Frekuensi |
VSWR |
Jarak lubang pemasangan |
|
|
1.85mm |
|
|
Fr 2-1.85- kfd0830 |
0.30mm |
Dc -65 GHz |
1.35 |
9.5mm |
|
Fr 2-1.85-- kfd0851 |
0.51mm |
Dc -65 GHz |
1.35 |
9.5mm |
|||
|
|
|
Fr 2-1.85- kfd0923 |
0.23mm |
Dc -65 GHz |
1.35 |
5.84mm |
|
|
|
|
Fr 2-1.85-- jfd0830 |
0.30mm |
Dc -65 GHz |
1.35 |
9.5mm |
|
|
Fr 2-1.85-- jfd0851 |
0.51mm |
Dc -65 GHz |
1.35 |
9.5mm |
|||
