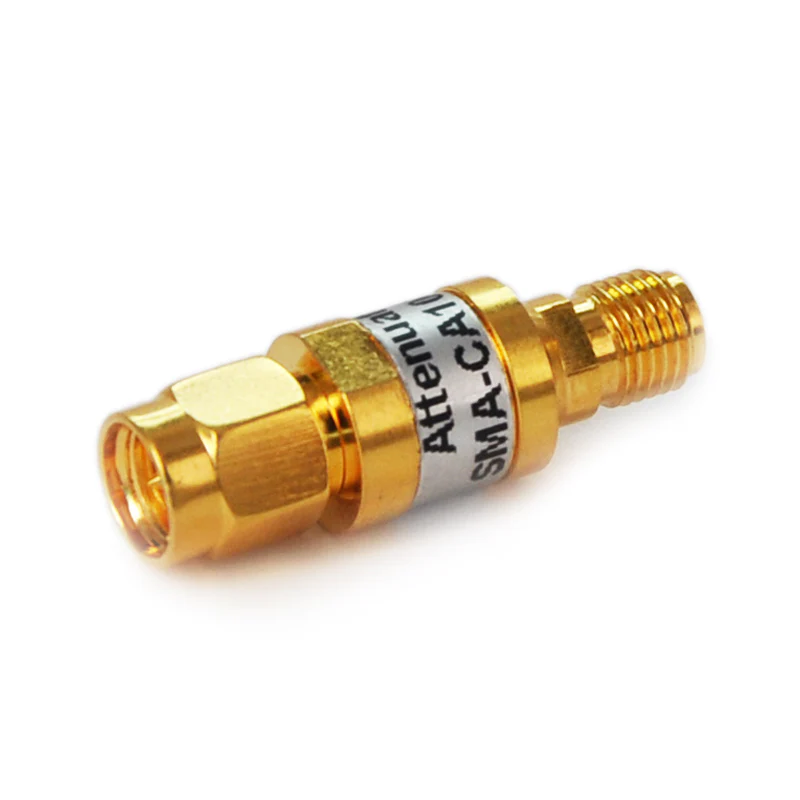

Jenis mengapa attenuator RF memiliki input pria dan output wanita?

The main function of a radio frequency (RF) attenuator is to reduce signal power, and it is usually directly connected to signal sources such as RF generators and power amplifiers. RF attenuators typically adopt a design with a male connector for input and a female connector for output, which is related to factors such as connection stability, compatibility, industry standardization, and damage prevention. The details are as berikut:

1. stabilitas koneksi
Konektor pria biasanya memiliki struktur tipe pin, sedangkan konektor wanita memiliki struktur jenis jack . Metode koneksi pria - betina ini dapat memberikan efek koneksi yang relatif stabil . pin konektor pria dapat ditanamkan dengan baik dalam penurunan konektor, dan tidak mudah. Hubungi .

2. kompatibilitas dan standardisasi peralatan industri
Di bidang RF, sumber sinyal biasanya dilengkapi dengan konektor wanita (seperti instrumen dan amplifier RF) . Jika attenuator memiliki input pria, ia dapat secara langsung dimasukkan ke dalam sumber sinyal tanpa adapter tambahan, sehingga meminimalkan kehilangan koneksi ke tingkat terbesar .
Kabel RF biasanya memiliki konektor pria di satu ujung dan konektor wanita di ujung lain . sebagai perangkat perantara, attenuator harus mematuhi standar ini .
Oleh karena itu, attenuator dengan input pria dapat terhubung langsung ke ujung output wanita dari sumber sinyal, dan ujung output betina dapat dengan mudah terhubung ke perangkat RF lainnya .

3. Melindungi peralatan uji RF
Penggunaan attenuator RF yang umum adalah untuk melindungi peralatan penerima sensitif dari sinyal daya tinggi . Selain itu, untuk beberapa attenuator dengan presisi tinggi, melindungi konektor output dapat dengan lebih baik memastikan stabilitas output sinyal dan keakuratan atenuasi .

Mengurangi konektor tambahan dan meningkatkan integritas sinyal
Jika attenuator dirancang dengan konektor wanita untuk input dan output, pengguna perlu menggunakan adaptor pria - untuk - pria tambahan untuk menghubungkannya ke sumber sinyal:

4. adaptor tambahan akan memperkenalkan kehilangan penyisipan .

Terlalu banyak titik koneksi dapat meningkatkan refleksi sinyal dan rasio gelombang berdiri tegangan (VSWR) .

Koneksi longgar dapat mempengaruhi akurasi pengukuran . Namun, attenuator dengan input pria dan output wanita dapat terhubung langsung, mengurangi kebutuhan untuk adaptor tambahan dan meningkatkan keandalan sistem .

5. bidang aplikasi

Jaringan pencocokan antena

Sistem Komunikasi Nirkabel untuk Kontrol Daya

Sistem radar dan gelombang mikro

Pengujian Tautan RF

Dalam aplikasi ini, perangkat RF biasanya mengikuti spesifikasi konektor wanita standar, dan kabel RF biasanya memiliki konektor pria di satu ujung dan konektor wanita di ujung lain . desain attenuator dengan input pria dan output wanita membuatnya lebih mudah beradaptasi dan kompatibel .
