RG Series Cable Assemblies

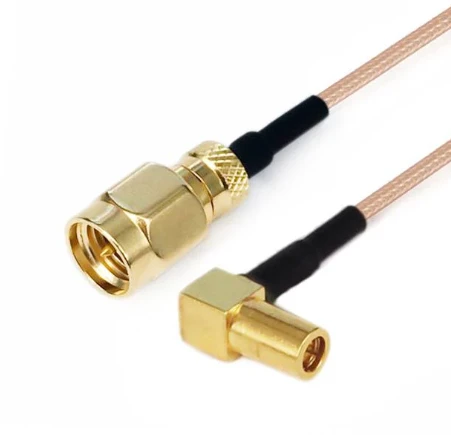

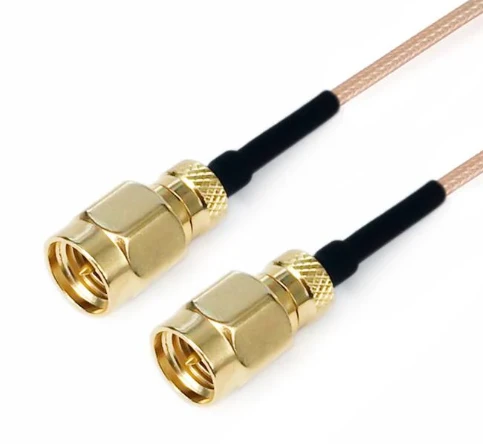

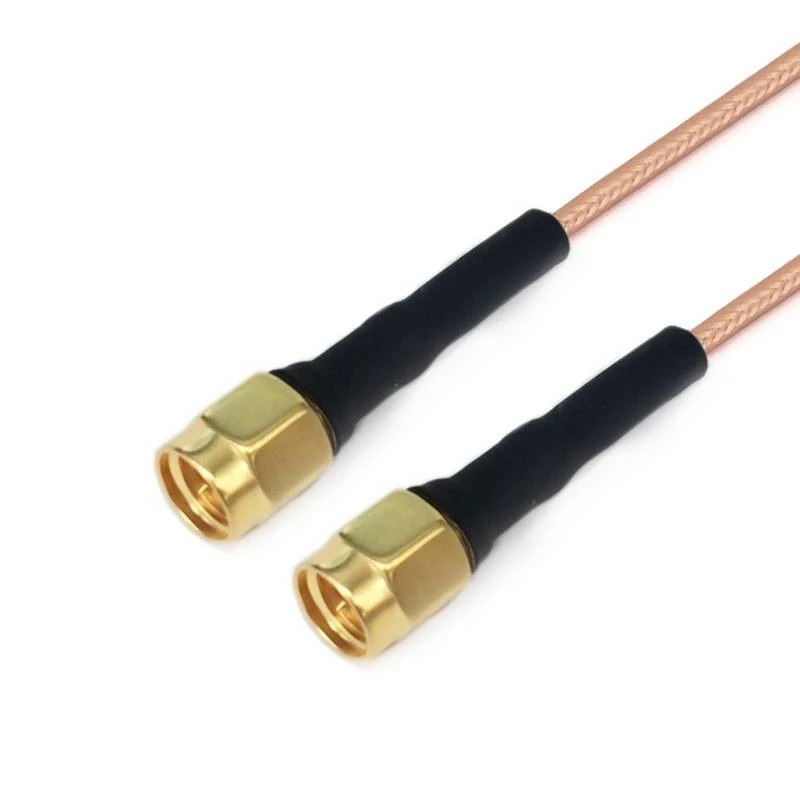

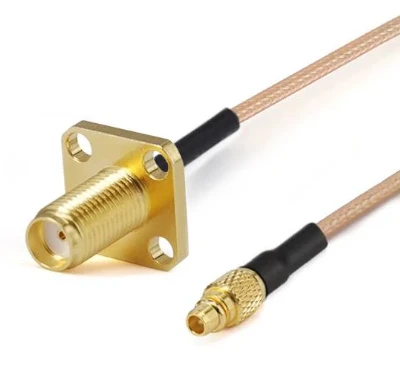

gar3-smmsmm-xxx-1

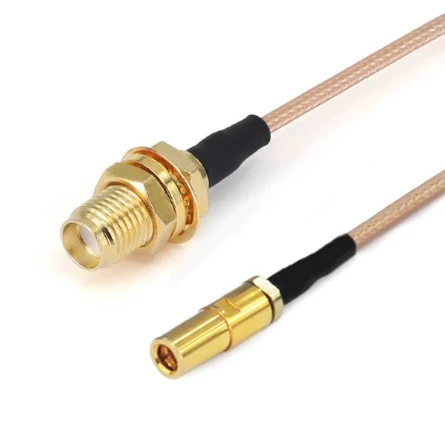

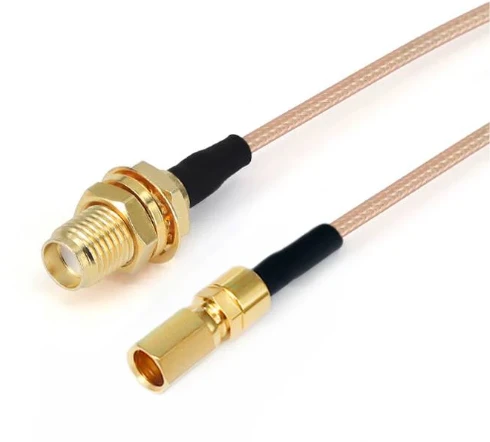

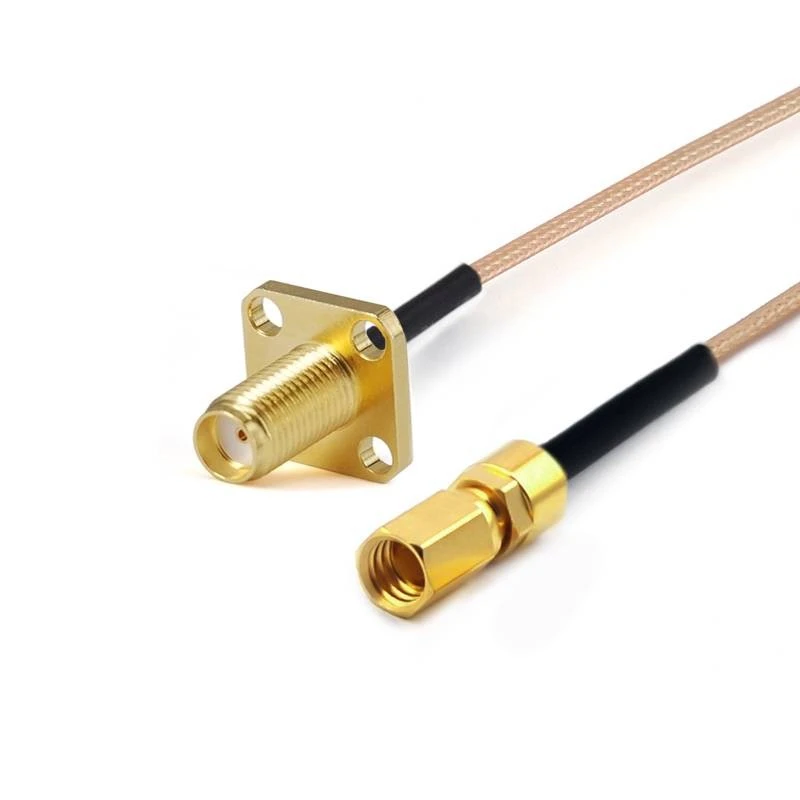

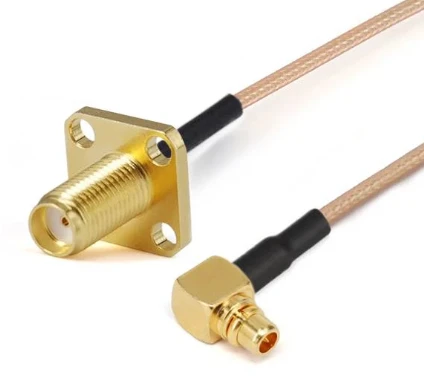

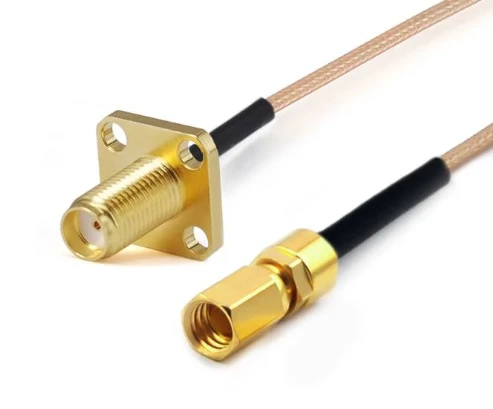

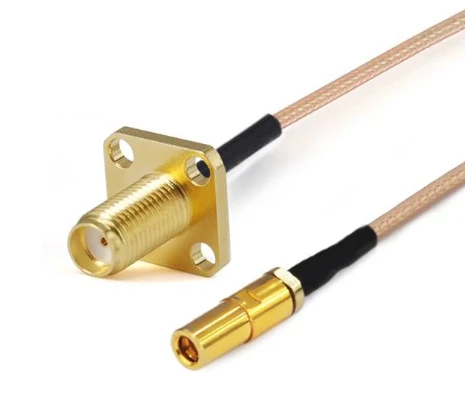

gar8-smffssmcf-xxx-1

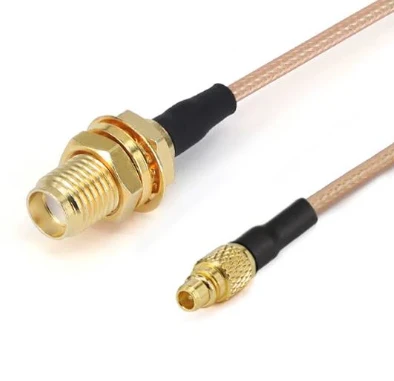

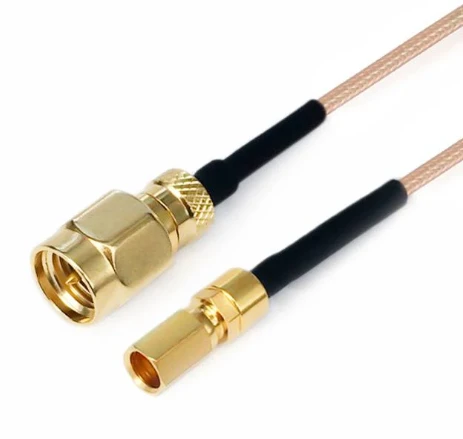

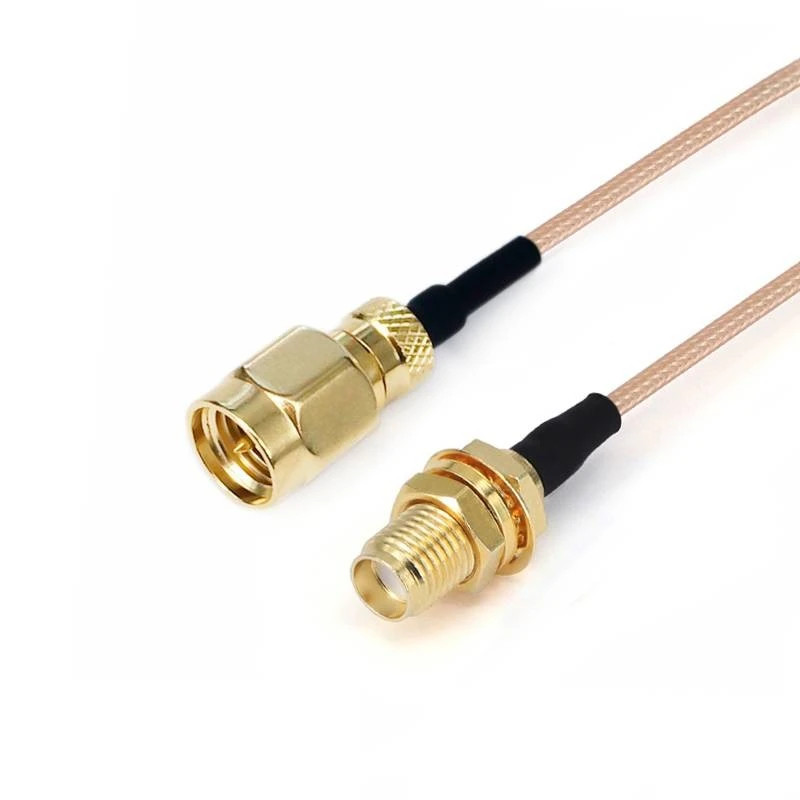

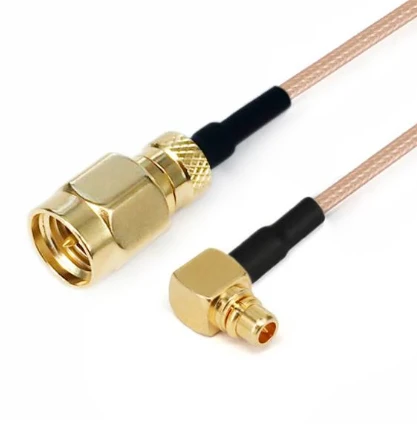

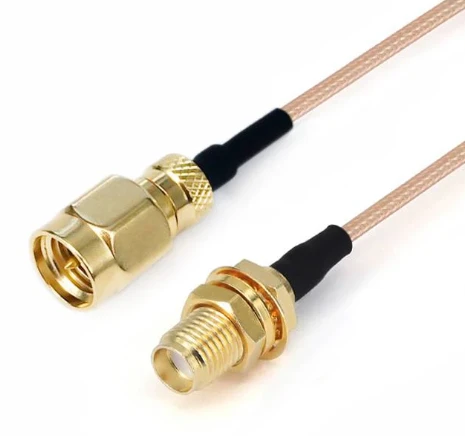

gar8-smmsmyf-xxx-1

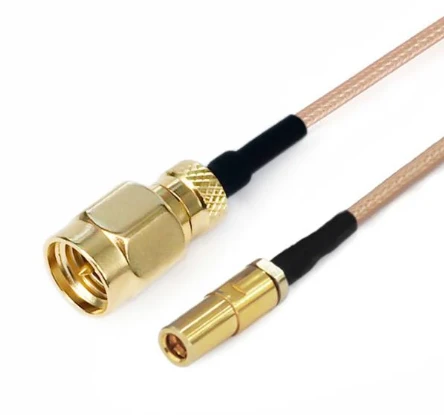

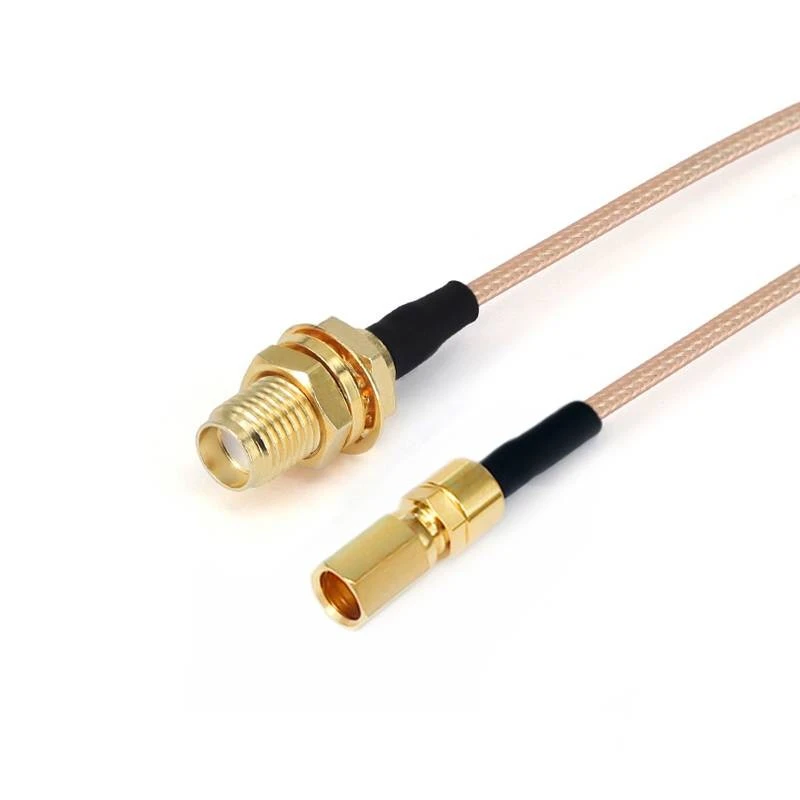

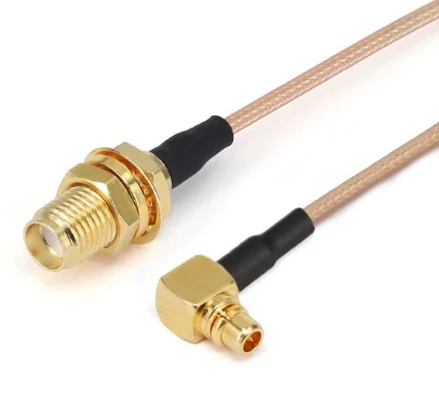

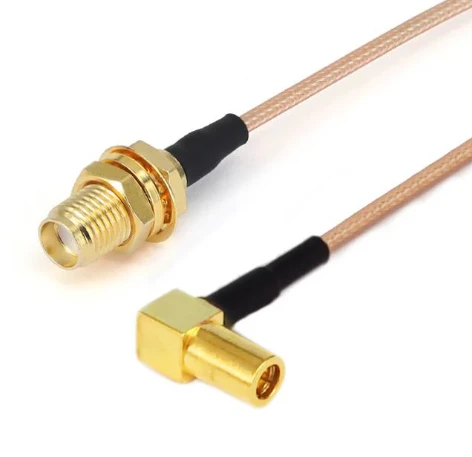

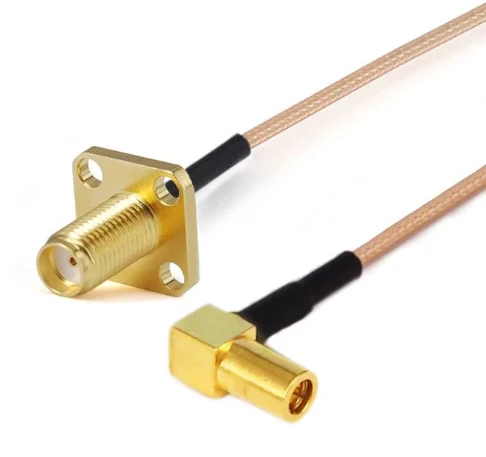

gar8-smyfssmcf-xxx-1

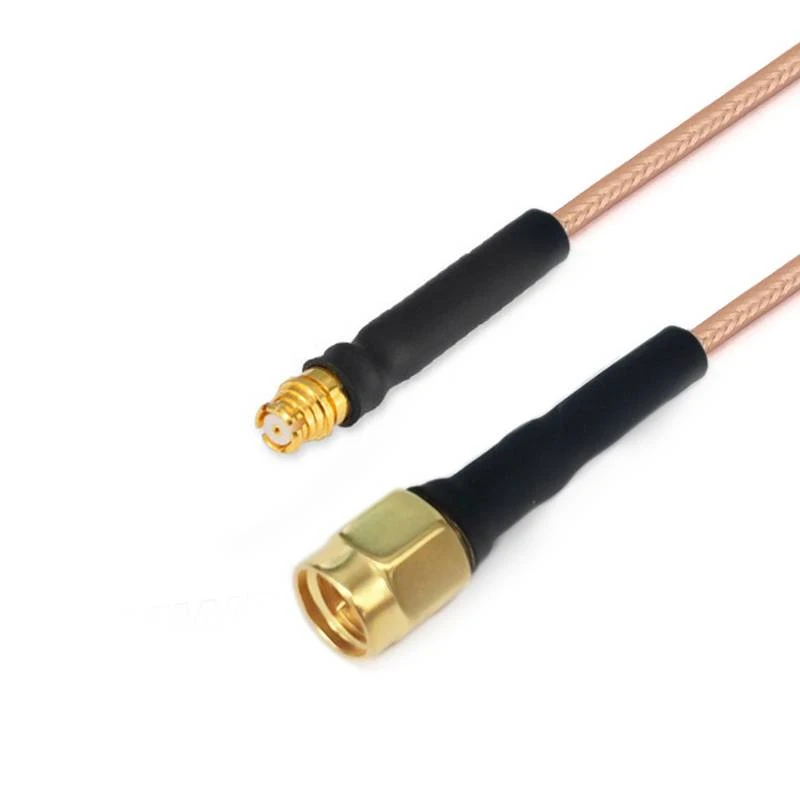

Rakitan Kabel Seri RG

Seri RG rakitan kabel frekuensi rendah (dc -3 GHz) adalah jenis komponen kabel dengan kinerja spesifik dan skenario aplikasi . cakupan frekuensinya dengan jelas mencakup band DC ke 3GHz, memenuhi persyaratan transmisi sinyal yang beragam dalam rentang frekuensi ini.

Kirim permintaan

Deskripsi

PENDAHULUAN PRODUK

Seri RG rakitan kabel frekuensi rendah (dc -3 GHz) adalah jenis komponen kabel dengan kinerja dan skenario aplikasi spesifik . cakupan frekuensinya dengan jelas termasuk pita rg17, rentang rentang rentang RG17, rentang rentang rentang RG17, RG17, rentang rentang rentang rentang RG1 {{{4}.}}}} rg17 Rg316, dan rg 223.

Kabel frekuensi RG rendah Flexirf menunjukkan kekebalan gangguan elektromagnetik yang sangat baik dan fleksibilitas yang baik . mereka ringan dan memiliki sifat seperti resistansi suhu tinggi, resistensi kelembaban, dan resistensi korosi .

Fitur Struktur Produk

Konduktor bagian dalam dari RG Series Low - Frekuensi kabel terbuat dari multi -strand perak - tembaga dilapisi baja (SCCS) . Bahan ini tidak hanya memastikan konduktivitas listrik dan fleksibilitas yang sangat baik tetapi juga meningkatkan kinerja transmisi sinyal dan resistansi korosi melalui proses pelapisan perak.

Dielektrik:Polytetrafluoroethylene padat yang diekstrusi (ptfe) . Ptfe memiliki sifat isolasi listrik yang sangat baik, stabilitas kimia, dan resistensi suhu tinggi, yang dapat secara efektif mengisolasi konduktor dari lingkungan eksternal dan mengurangi kebocoran sinyal dan gangguan.

Tameng:Dibangun dengan tembaga berlapis perak (SPC) Braiding . Lapisan pelindung ini secara efektif memblokir gangguan elektromagnetik eksternal dari menembus interior kabel sambil mencegah kebocoran sinyal internal, memastikan transmisi sinyal yang stabil dan utuh .

Aplikasi produk

Bidang Elektronik Industri:

Diterapkan pada peralatan otomatisasi industri, seperti transmisi sinyal frekuensi tinggi dalam sensor, sistem kontrol industri, dan perangkat pemantauan, memenuhi kebutuhan kontrol presisi tinggi dan akuisisi data di lingkungan industri .

Bidang Komunikasi:

Digunakan untuk pengujian produksi perangkat komunikasi (seperti ponsel, modul wifi, modul GPS, serta koneksi sinyal antara antena dan modul . ini memastikan transmisi sinyal yang stabil di DC -3 GHz Frequency Band untuk peralatan komunikasi nirkabel .

Catatan penting

1. untuk rakitan kabel panjang khusus, tolong jangan lupa untuk meninggalkan info panjang Anda di halaman checkout;
2. Semua rakitan kabel dapat disediakan dengan pasangan atau grup yang cocok dengan fase; Jika Anda memerlukan kabel untuk dicocokkan fase, silakan kirim email ke kami: sales@flexirf.com

Data Spesifikasi Produk

Konfigurasi

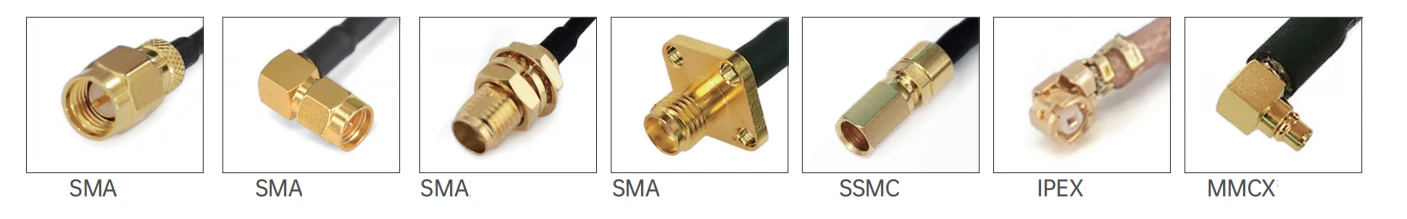

Konektor 1 Jenis	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Konektor 1 Impedansi	50 ohm
Konektor 1 polaritas	Standar
Jenis konektor 2	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Konektor 2 Impedansi	50 ohm
Konektor 2 Polaritas	Standar
Metode pemasangan konektor	Tidak ada
Gaya tubuh konektor	Sudut lurus dan kanan
Informasi materi
Kontak tengah	Berlapis emas kuningan, berlapis emas tembaga berilium
Kontak luar	Berlapis emas kuningan, berlapis emas tembaga berilium, baja tahan karat pasif
Tubuh	Berlapis emas kuningan, emas tembaga berilium, baja tahan karat pasif
Dielektrik	Ptfe
Data Lingkungan
Kisaran suhu	-40 derajat ke +165 derajat
2011/65/EU (ROHS)	Patuh

Jenis produk

FRR3/RG316 RG Kabel Seri RG (3GHz)
	Diameter Bahan Struktur (mm)
	1	Konduktor dalam	Baja berbalut tembaga berlapis perak	7x0.17±0.05
	2	Isolator	Ptfe	1.56±0.05
	3	Perisai Dalam	Kawat tembaga berlapis perak	1.95±0.05
	4	jaket	Fep	2.56±0.13

Atenuasi, daya (kondisi uji pada permukaan laut 20 derajat)
Frekuensi (GHz)	0.1	0.4	0.9	1.5	2.5
Atenuasi (db/m)	0.27	0.54	0.82	1.06	1.39
Kekuatan (w)	340	170	113	88	68

Sifat listrik dan mekanik

Frekuensi (GHz)

Impedansi (Ω)

Tingkat transmisi

Kapasitansi

Perisai

Suhu operasi

jangkauan

Jari -jari lentur minimum

Tegangan operasi

70%

94pf/m

>70db

-65 derajat ~ +200 derajat

15mm

1200V

Gambar	Sku	Konektor 1	Konektor 2	Freqency	Kehilangan pengembalian/VSWR
	Frr 3- smmgpf-xxx	Sma Pria	Perempuan GPO	Dc -3 GHz	1.25
	Frr 3- smmsmm-xxx	Sma Pria	Sma Pria	Dc -3 GHz	1.25

FRR8/RG178 RG Series Cable Assemblies (3GHz)
	Diameter Bahan Struktur (mm)
	1	Konduktor dalam	Baja berbalut tembaga berlapis perak	7x0.102±0.05
	2	Isolator	Ptfe	0.86±0.05
	3	Perisai Dalam	Kawat tembaga berlapis perak	1.30±0.05
	4	jaket	Fep	1.86±0.13

Atenuasi, daya (kondisi uji pada permukaan laut 20 derajat)
Frekuensi (GHz)	0.1	0.4	1	2	3
Atenuasi (db/m)	0.45	0.92	1.45	2.0	2.6
Kekuatan (w)	340	170	113	88	68
