Fase atau penundaan pencocokan kabel RF uji untuk uji singal diferensial

Dalam pengujian sinyal diferensial, persyaratan untuk pencocokan fase atau keterlambatan kabel RF uji terutama ditentukan oleh karakteristik transmisi sinyal diferensial dan persyaratan akurasi skenario pengujian . Ini dapat dipahami dari perspektif kunci berikut:

1. melindungi karakteristik penting dari sinyal diferensial - dasar untuk pembatalan interferensi

The core advantage of differential signals lies in their ability to cancel common-mode interference (such as electromagnetic interference and noise) through "difference calculation" at the receiver, relying on the fact that "signals on the two lines have equal amplitude and opposite polarity." If there is a mismatch in phase or delay between the two cables, it will cause aperbedaan waktu atau perbedaan faseDi antara dua sinyal yang tiba di penerima, mengganggu hubungan sinkron "amplitudo yang sama dan polaritas yang berlawanan ." dalam kasus seperti itu, gangguan tidak dapat dibatalkan secara efektif dan bahkan dapat diamplifikasi, secara langsung merusak kemampuan anti-interferensi dari sinyal diferensial.

2. menghindari distorsi sinyal untuk memastikan akurasi pengujian

Transmisi sinyal diferensial tergantung pada "simetri" dari dua baris:

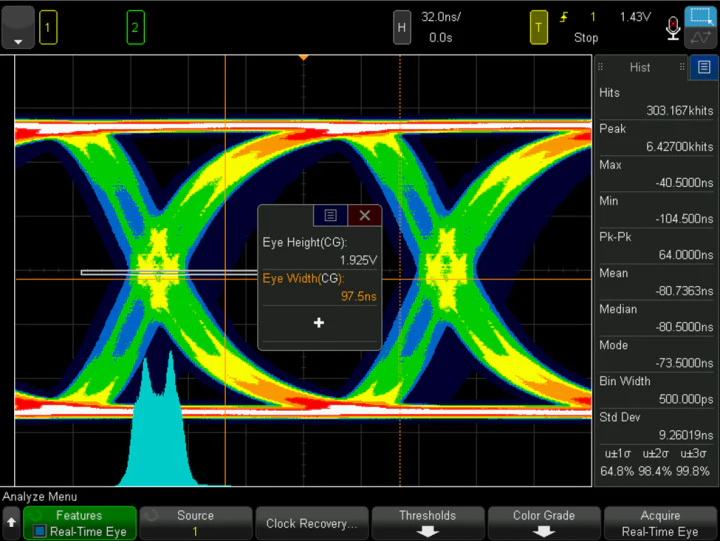

Ketidakcocokan penundaan akan menyebabkan dua sinyal tiba di penerima secara tidak sinkron, yang menyebabkan tumpang tindih gelombang yang tidak teratur (e . g ., ketidakselarasan antara tepi yang naik dan turun) dan menghasilkannyadistorsi bentuk gelombang;

Ketidakcocokan fase (terutama dalam skenario RF frekuensi tinggi) akan menyebabkan hubungan fase sinyal untuk menyimpang dari harapan yang dirancang, mengganggu logika waktu dari sinyal .
Distorsi ini akan secara langsung mempengaruhi keaslian hasil tes, yang mengarah pada kesalahan penilaian tentang kualitas sinyal dan kinerja transmisi .

3. mencegah kesalahan waktu untuk beradaptasi dengan skenario sinyal berkecepatan tinggi

Dalam transmisi sinyal diferensial berkecepatan tinggi (seperti usb, pcie, hdmi, dll .), periode sinyal sangat pendek (nanosecond atau bahkan level picosecond) . bahkan penundaan kecil atau fase deviasi (e {{{3} g {{4} (a a. "Tahan waktu" dari sinyal, menyebabkanKesalahan waktu{{0}} Ini akan menyebabkan kesalahan logika data (kebingungan antara 0 dan 1) pada penerima, meningkatkan laju kesalahan bit, atau bahkan menyebabkan kegagalan komunikasi sistem . sebagai "tautan perantara" dalam transmisi sinyal, pengaruh yang cocok dari kabel uji secara langsung menentukan deviasi waktu tambahan akan diarahkan akan diaktifkan oleh pengkhianatan waktu akan menentukan waktu tambahan akan menentukan waktu untuk menentukan deviasi waktu yang tepat akan menentukan waktu. kinerja .

4. Mempertahankan integritas sinyal dan mengurangi gangguan sekunder

Kabel dengan fase atau penundaan yang tidak cocok akan mengganggu kontinuitas impedansi saluran transmisi, menyebabkanrefleksi sinyalDanCrosstalk:

Refleksi akan menyebabkan superposisi sinyal dan osilasi, menghasilkan distorsi bentuk gelombang seperti overshoot dan undershoot;

Crosstalk akan menyebabkan kopling elektromagnetik yang tidak perlu antara dua garis sinyal, lebih lanjut mengganggu sinyal .
Kabel yang cocok, di sisi lain, dapat meminimalkan masalah ini, memastikan "integritas" sinyal dari pemancar ke penerima dan membuat hasil tes lebih konsisten dengan keadaan aktual sistem .

Singkatnya, pencocokan fase atau penundaan adalah prasyarat inti untuk memastikan keakuratan dan keandalan pengujian sinyal diferensial . terutama dalam skenario frekuensi tinggi dan berkecepatan tinggi, dampaknya secara langsung berkaitan dengan validitas kesimpulan uji dan akurasi evaluasi kinerja sistem .
