Apa perbedaan antara antena yagi dan antena log-periodik?

Antena Yagi (antena Yagi-Uda) dan antena log-periodik keduanya merupakan antena arah, api akhir, tetapi mereka berbeda secara signifikan dalam desain, kinerja, dan aplikasi karena prinsip operasi yang berbeda . di bawah ini adalah perbandingan terperinci di seluruh dimensi kunci:



1. Desain Struktural

Antena Yagi

Terdiri dari aelemen yang didorong(radiator aktif yang terhubung ke feedline), satureflektor(lebih panjang dari elemen yang digerakkan), dan banyaksutradara(lebih pendek dari elemen yang digerakkan) .

Elemen diatur dalam garis lurus, dengan reflektor di belakang elemen yang digerakkan dan sutradara di depan .

Biasanya memiliki sejumlah kecil elemen (e . g ., 1 reflektor + 1 elemen digerakkan + 3 - 10 direktur), membuat struktur kompak.

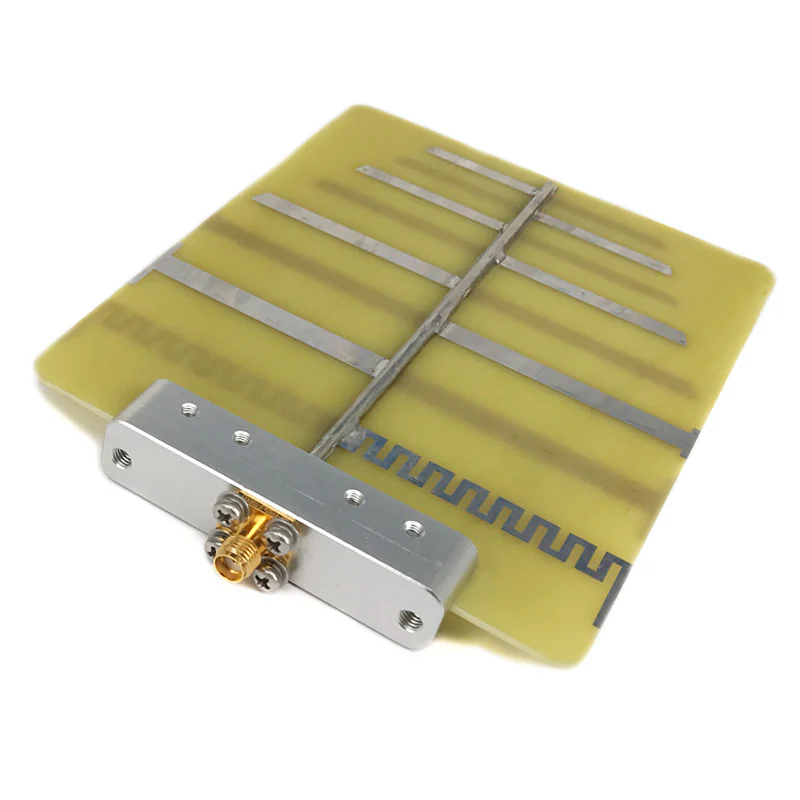

Antena Periodik Log

Terdiri dari serangkaianelemen seperti dipol(振子) dengan panjang yang meningkat secara bertahap, disusun di sepanjang boom atau feedline pusat .

Panjang elemen dan jarak mengikuti ahubungan log-periodik: rasio panjang dan jarak elemen berturut -turut adalah konstan (e . g ., τ=ln ln +1=dn dn {{5}, di mana τ<1).

Membutuhkan lebih banyak elemen (seringkali 10 - 30+) untuk mencapai bandwidth yang luas, menghasilkan struktur yang lebih panjang dan lebih kompleks .



2. Prinsip operasi

Antena Yagi

Desain resonansi: Setiap elemen (reflektor, elemen yang digerakkan, sutradara) disetel ke frekuensi spesifik (resonansi pada panjang gelombang target) . Reflektor dan sutradara berinteraksi dengan elemen yang digerakkan untuk memfokuskan radiasi dalam satu arah (ke arah direktur) .

Radiasi ditingkatkan dengan gangguan konstruktif di arah depan (terhadap sutradara) dan gangguan destruktif dalam arah terbalik (diblokir oleh reflektor) .

Antena Periodik Log

Desain non-resonan: Tidak ada elemen tunggal yang disetel ke frekuensi tertentu . sebagai gantinya, pada frekuensi tertentu, hanya sebagian elemen (mereka yang panjangnya ~ λ/2 untuk frekuensi itu) secara aktif berkontribusi pada radiasi .

Rasio log-periodik τ memastikan bahwa kinerja antena berulang secara berkala pada skala frekuensi logaritmik, memungkinkan operasi yang konsisten di pita lebar .



3. bandwidth

Ini adalahperbedaan paling kritis:

Antena Yagi: Bandwidth sempit (biasanya 10-20% dari frekuensi tengah) . kinerja menurun dengan cepat di luar kisaran ini karena elemen resonansi hanya dioptimalkan untuk panjang gelombang tertentu .

Antena Periodik Log: Ultra-wide bandwidth (often covering multiple octaves, e.g., 1:10 or wider frequency ratios). They maintain stable performance across their entire band due to the log-periodic element arrangement, which adapts to different wavelengths.



4. Gain

Antena Yagi: Gain tinggi dalam bandwidth sempit mereka (biasanya 5–15 dBi) . Keuntungan meningkat dengan jumlah direktur (lebih banyak sutradara=gain yang lebih tinggi, tetapi bandwidth yang lebih sempit) .

Antena Periodik Log: Gain sedang tapi stabil di seluruh pita lebar mereka (biasanya 3–10 dbi) . gain sedikit bervariasi dengan frekuensi, membuatnya dapat diandalkan untuk aplikasi multi-band .



5. directionality

KeduanyaAntena directional (akhir-api), memancarkan sebagian besar energi dalam satu arah utama:

Antena Yagi: Directivity yang sangat tajam dengan lobus utama sempit (low beamwidth) dan lobus sisi rendah, membuatnya sangat fokus .

Antena Periodik Log: Directivity sedang dengan lobus utama yang sedikit lebih luas dari yagis, tetapi beamwidth ini tetap stabil di seluruh rentang frekuensi lebar .



6. Aplikasi

Perbedaan utama dalam bandwidth mendorong kasus penggunaannya:

Antena Yagi: Ideal untukNarrowband, aplikasi frekuensi tetapdi mana gain tinggi dan arah yang tajam diprioritaskan, seperti:

TV/Radio Broadcasting Reseption (e . g ., antena tv uHf/vhf) .

Komunikasi point-to-point (e . g ., tautan microwave untuk internet pedesaan) .

Radio Amatir (band HF/VHF) dan sistem radar .

Antena Periodik Log: Lebih disukaiaplikasi widebandMembutuhkan cakupan di berbagai frekuensi, seperti:

Sistem Komunikasi (Militer, Layanan Darurat) yang perlu dioperasikan pada frekuensi yang bervariasi .

Pengujian EMC (kompatibilitas elektromagnetik) (untuk mendeteksi interferensi di seluruh pita lebar) .

Shortwave to microwave receiver/transmitters (e . g ., analisis spektrum, astronomi radio) .



Tabel Ringkasan

Ciri	Antena Yagi	Antena log-periodik
Struktur	Elemen yang digerakkan + 1 reflektor + beberapa direktur	Serangkaian dipol berskala (rasio log-periodik)
Bandwidth	Sempit (10-20% frekuensi pusat)	Wide (ganda oktaf, e . g ., 1:10)
Memperoleh	Tinggi (5–15 dBI) tetapi bergantung pada frekuensi	Sedang (3-10 dBI) dan stabil di seluruh pita
Directivity	Tajam (lobus utama sempit, lobus sisi rendah)	Sedang (lobus utama yang lebih luas, stabil di atas band)
Prinsip Operasi	Resonansi (disetel ke panjang gelombang tertentu)	Non-resonant (beradaptasi dengan berbagai panjang gelombang)
Aplikasi khas	TV frekuensi tetap, tautan point-to-point	Komunikasi wideband, pengujian EMC



Singkatnya, Yagis Excel dalam narrowband, skenario gain tinggi, sedangkan antena periodik log sangat diperlukan untuk fleksibilitas pita lebar .
