Perbedaan dan koneksi antara sirkulator RF dan isolator RF

Prinsip Operasi:

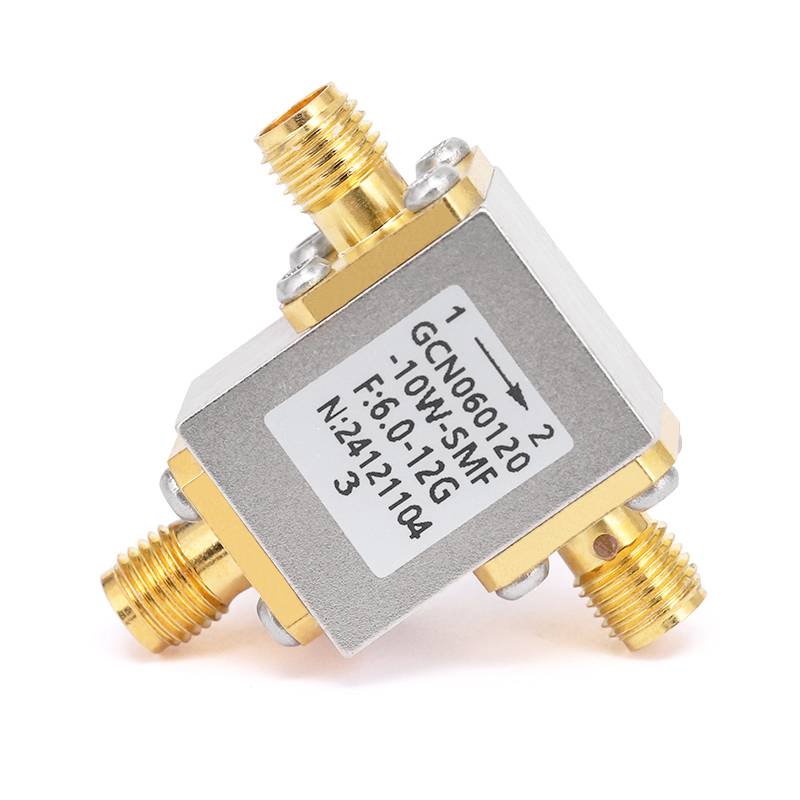

Sirkulator RF:

Sirkulator adalah perangkat tiga-port (atau lebih) yang mengarahkan sinyal RF ke arah tertentu antara port . ini memastikan bahwa sinyal mengalir dari satu port ke port berikutnya dalam arah yang ditentukan .

The circulator works based on the nonlinear effects of magnetic materials. It typically consists of a rotating non-linear material coupled to a magnetic field. In a three-port circulator, the signal from Port 1 goes to Port 2, Port 2's signal goes to Port 3, and Port 3's signal is routed back to Port 1.

Isolator RF:

Isolator biasanya merupakan perangkat dua port yang memungkinkan sinyal mengalir dari satu port ke port lainnya saat memblokir sinyal dari kembali ke sumber asli .

Mirip dengan sirkulator, isolator menggunakan bahan magnetik untuk operasinya, tetapi hanya memiliki dua port . isolator mencegah aliran sinyal terbalik, mengisolasi sumber dari sinyal yang dipantulkan yang dapat menyebabkan kerusakan atau gangguan .



Prinsip Operasi Utama: Bahan Magnetik

Kedua perangkat memanfaatkanBahan feromagnetik(e . g ., ferrite) Di bawah medan magnet statis . medan magnet diinduksiPerambatan non-resiprokaldari sinyal RF, makna perilaku sinyal berbeda saat bepergian ke depan vs . mundur . ini tidak dapat diaktifkan:

Sirkulator untuk merutekan sinyal secara berurutan antara port .

Isolator untuk menekan sinyal terbalik (atenuasi tinggi dalam arah balik, kehilangan rendah di arah depan) .



Aplikasi Praktis: Kasus Penggunaan Dunia Nyata

Sirkulator:

Dalam sistem radar, mereka memisahkan sinyal yang ditransmisikan dan menerima (pemancar → antena → penerima tanpa gangguan) .

Dalam jaringan komunikasi, mereka mengaktifkan aliran sinyal dua arah pada satu saluran (e . g ., membagi sinyal uplink/downlink) .

Isolator:

Lindungi amplifier RF dengan memblokir daya yang dipantulkan dari beban yang tidak cocok (e . g ., antena dengan berbagai impedansi) .

Menstabilkan osilator dengan mencegah penarikan frekuensi yang disebabkan oleh refleksi beban .



.
