Struktur Papan PCB

Struktur papan PCB terutama mencakup berbagai struktur lapisan papan seperti papan lapis tunggal, papan lapis ganda, dan papan multi-lapisan . Berikut ini adalah analisis struktural terperinci:

1. papan lapis tunggal
Komposisi Struktural: Ada foil tembaga hanya di satu sisi, dan tidak ada foil tembaga di sisi lain . komponen biasanya ditempatkan di samping tanpa foil tembaga, dan sisi dengan foil tembaga terutama digunakan untuk kabel dan solder .
Skenario aplikasi: Cocok untuk sirkuit sederhana, seperti jam elektronik, mainan, dll . proses produksinya sederhana dan biayanya rendah, tetapi fungsinya relatif tunggal .

2. papan lapis ganda
Bahan Substrat: Yang biasa digunakan adalah fr -4, yang merupakan campuran dari serat kaca dan resin epoksi . ia memiliki kekuatan mekanik, isolasi, dan ketahanan panas yang baik, dan dapat memberikan dukungan yang stabil untuk papan sirkuit .
Lapisan konduktif: yaitu, tembaga foil, yang didistribusikan pada sisi atas dan bawah substrat . berbagai pola sirkuit dibentuk melalui proses etsa untuk transmisi saat ini . dan ketebalan 1 ounce (1 ounce (1 ounce (1 ounce (1 ounce (1 ounce {{{2}. o. Foil tembaga cocok untuk sirkuit biasa .
Bahan isolasi: pp (prepreg) digunakan sebagai bahan isolasi di tengah papan lapis ganda . Ini adalah campuran dari resin semi-basa dan serat kaca, yang dapat mengikat dua lapisan dengan kuat dan memastikan bahwa tidak ada sirkuit pendek antara dua lapisan {{3} dengan kuat
Bahan Perlindungan Permukaan: Termasuk Topeng Solder dan Lapisan Silkscreen . Masker solder umumnya tinta hijau, merah, atau hitam, yang digunakan untuk melindungi foil tembaga dari oksidasi dan karat, dan mencegah solder mengalir ke tempat yang tidak diinginkan selama penyolderan, dengan hanya bantalan yang memaparkan tembaga; Lapisan silkscreen biasanya tinta putih, digunakan untuk mencetak teks atau simbol seperti posisi komponen dan model pada papan PCB, memfasilitasi perakitan dan pemeliharaan .
Skenario aplikasi: Proses produksi relatif lebih sederhana dibandingkan dengan papan multi-lapis. Ini cocok untuk sirkuit dengan kompleksitas sedang, seperti peralatan audio, televisi, dll. Komponen dapat diatur di kedua sisi papan, dan ruang pengkabelan relatif lebih banyak dibandingkan dengan papan satu lapis.

3. papan multi-layer
Lapisan Sinyal: Digunakan untuk menempatkan komponen dan kabel, ini adalah lapisan utama yang menghubungkan berbagai komponen, termasuk lapisan atas (lapisan atas), lapisan bawah (lapisan bawah), dan beberapa lapisan kabel sinyal menengah . desain kabelnya secara langsung mempengaruhi kinerja dan keandalan dari seluruh PCB.
Power layer and ground layer: Usually located in the middle layer, used to provide stable power supply and grounding for the entire circuit board. For example, in a four-layer board, the middle layer 1 may serve as a "power supply dedicated channel", such as the +5V line for powering the entire board, or a copper sheet as the "ground" (Ground), and the middle layer 2 may be divided into another power layer atau berfungsi sebagai lapisan kabel untuk kelompok saluran sinyal lain .
Lapisan isolasi: fr -4 atau bahan isolasi lainnya digunakan untuk memisahkan berbagai lapisan konduktif, mencegah sirkuit pendek, dan memastikan independensi dan stabilitas sinyal .

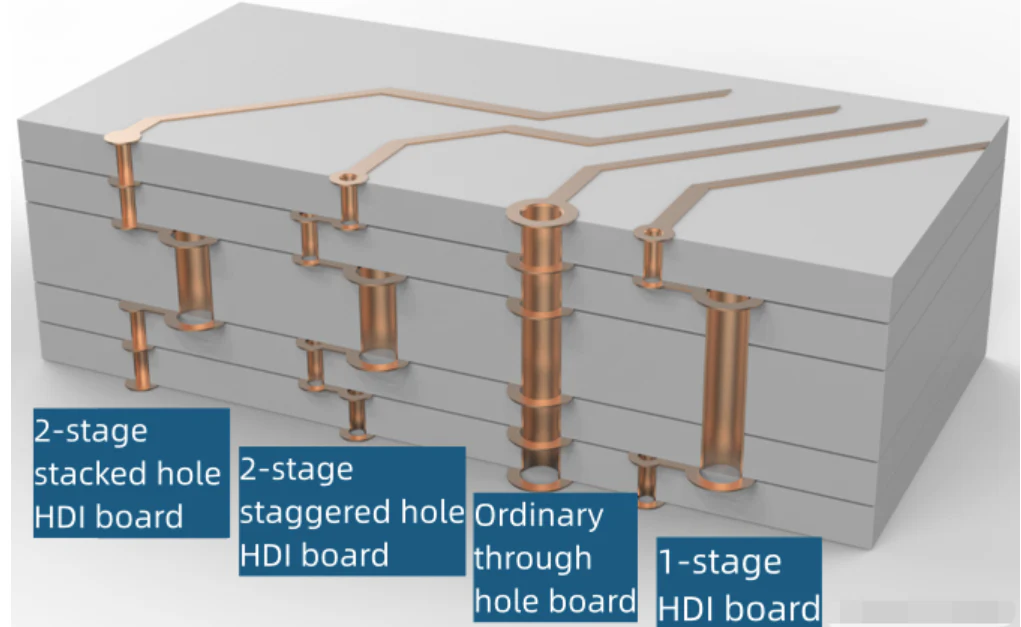

Vias: termasuk melalui lubang, lubang buta, dan lubang terkubur . melalui lubang yang dijalankan melalui seluruh papan dan digunakan untuk menghubungkan sirkuit dari berbagai lapisan dan memasang komponen tradisional; Lubang buta digunakan untuk menghubungkan lapisan atas dan lapisan dalam, biasanya untuk transmisi sinyal frekuensi tinggi, yang dapat mengurangi panjang jalur dan membuat transmisi sinyal lebih cepat; Lubang terkubur bertanggung jawab atas koneksi listrik antara lapisan dalam . di papan kepadatan tinggi, kombinasi lubang buta dan lubang yang terkubur dapat mengakomodasi lebih banyak garis sambil menghindari papan menjadi terlalu tebal .
Lapisan perlakuan permukaan: Mirip dengan papan lapis ganda, ia memiliki masker solder dan lapisan saringan sutra, yang berfungsi sebagai perlindungan dan identifikasi. Selain itu, beberapa papan multi-lapis kelas atas juga akan menjalani pelapisan emas permukaan dan perlakuan lain untuk meningkatkan konduktivitas dan ketahanan korosi.
Skenario aplikasi: Cocok untuk sirkuit kompleks kepadatan tinggi, berkecepatan tinggi, dan frekuensi tinggi, seperti motherboard komputer, motherboard ponsel, dll . Jumlah lapisan dapat ditingkatkan untuk memenuhi persyaratan kinerja sirkuit .
