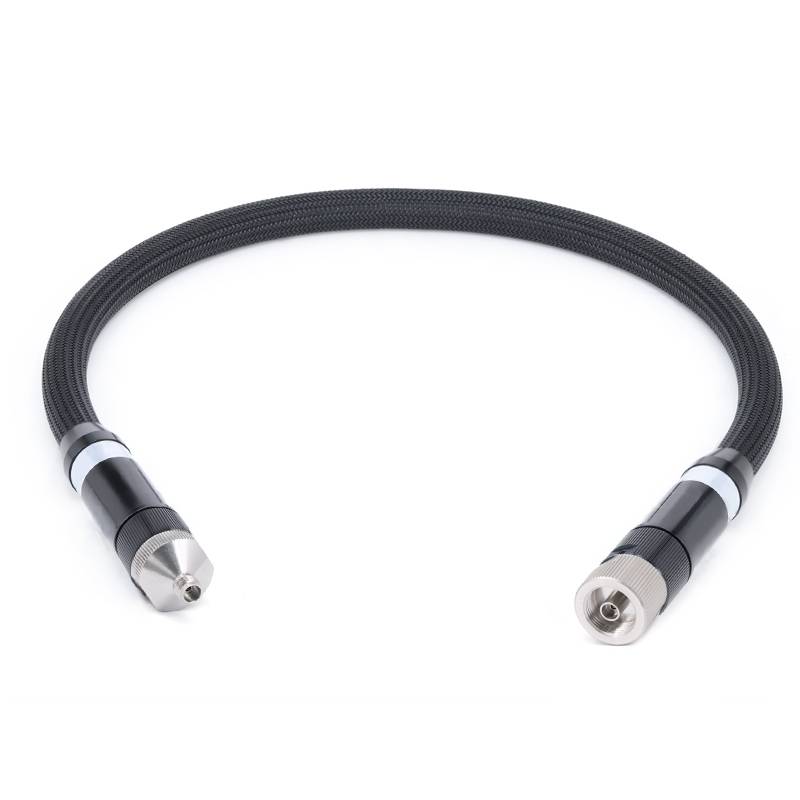

Mengapa kabel uji Vector Network Analyzer (VNA) seringkali mahal



Tingginya biaya kabel uji VNA disebabkan oleh berbagai faktor, termasuk persyaratan kinerja yang ketat, bahan spesifik, proses pembuatan presisi tinggi, dan kontrol berkualitas tinggi . Mari menganalisisnya dari banyak aspek:



1. Requirements for High Performance SpecificationsThe working frequency of VNA test cables typically covers (from MHz to GHz), while maintaining a high integrity of signal transmission to ensure the stability of measured S-parameters, insertion loss, standing wave, and phase matching parameters.Lower insertion loss: In some high-frequency ranges (>40 GHz), Kehilangan dielektrik yang lebih rendah juga dapat mempengaruhi hasil pengukuran . Kabel perlu menggunakan bahan dielektrik dengan kepadatan rendah untuk memastikan pengurangan maksimum kehilangan transmisi sinyal .Kabel harus mempertahankan impedansi karakteristik yang tepat (biasanya 50Ω) dengan variasi minimal di seluruh panjang dan rentang frekuensi . setiap ketidakcocokan impedansi akan menimbulkan kesalahan, sehingga toleransi dimensi konduktor dan dielektrik harus mencapai tingkat mikrometer (biasanya ± 0 . 001 inci).



Stabilitas fase:Dalam pengujian RF rutin, stabilitas kabel uji yang digunakan adalah faktor penting untuk dipertimbangkan untuk memastikan pengukuran yang akurat dan berulang . kabel yang stabil dan stabil fase memiliki karakteristik berikut: dapat memastikan pelacakan fase yang baik dengan perubahan suhu, yang dapat mengurangi kesalahan dan ketidakpastian; Bahkan jika kabel digunakan untuk waktu yang lama dan terus-menerus dipindahkan dan bengkok berkali-kali, kehilangan dan stabilitas fase tidak akan berubah secara signifikan . Kabel uji khusus VNA memiliki kinerja stabilitas amplitudo fase yang baik .



Properti pelindung VNA yang sangat baik:Ini memungkinkan semua jenis gangguan elektromagnetik dan kebocoran sinyal diblokir setiap saat dalam sistem uji . Bagaimana kita dapat memiliki kinerja pelindung yang lebih baik dan resistensi kebocoran? First of all, the cable should adopt a multi-layer shielding structure, usually including metal braid layer and metal foil layer, at least 2 or more layers of shielding layer structure. The shielding performance of RF coaxial cables is also related to factors such as the material of the shielding tape wrapped around it, the manufacturing process, and other factors. High-quality materials and advanced manufacturing processes dapat meningkatkan konduktivitas dan stabilitas lapisan pelindung, sehingga meningkatkan kinerja perisai kabel .



2. Bahan khusus:The materials used for the manufacturing of VNA cables must meet strict quality standards to satisfy high-frequency performance requirements:Central conductor: Use high-purity oxygen-free copper or silver-plated copper to reduce skin effect losses at high frequencies.Insulating medium: Requires low loss, highly stable dielectric, such as low-density PTFE.Shielding braided wire: Uses Lapisan terbungkus tembaga berlapis perak, dengan ketebalan masing-masing bagian yang sangat seragam dan konsisten . kemudian, menambahkan lapisan kawat tembaga berlapis perak yang dikepang, selubung baja yang lebih baik dan seragam menggunakan stainless steel {{{10 EBAD SELESAI SELAMA BRIED: PERTANDINGAN BAIK EKSTORIAL DAN EXTERIFIT EXTERORLINAL DAN EXTEROR BAWA NOMOR SULAD NOLON, WILLEAD NONLON, PENYULA BAJA BAIK EXTERIBER BAWA BAWA DAN EXTORIONAL BAWA BAWA DAN EXTORIONAL BAWA BAWA DAN EXTORIONAL BAWA DAN EXTORIONAL BAWA BAWA DAN BAWAH EXTERIONAL {{10 EARLADIA BARU PENGEMBALI Resistansi kompresi maksimum, kekuatan tarik, dan resistansi torsi dari kabel pengujian, memberikannya umur layanan yang sangat panjang .



3. Precision Manufacturing and Process Design

Desain dan produksi kabel VNA membutuhkan presisi tingkat mikrometer:

Toleransi dimensi: Geometri konduktor dalam, dielektrik, dan perisai luar harus seragam untuk menghindari perubahan impedansi . misalnya, konsentrisitas konduktor dalam dan luar (untuk mencegah refleksi yang disebabkan oleh eksentrik) perlu dikontrol dalam kisaran mikrometer .

Struktur kompleks: Banyak kabel frekuensi tinggi mengadopsi desain canggih, seperti 塑形 Struktur untuk stabilitas fase dan PTFE dengan kepadatan rendah untuk mengurangi berat dan penurunan .

Majelis Manual Presisi Tinggi: Komponen penting kabel ultra-tinggi-frekuensi (seperti konektor) mungkin memerlukan perakitan manual dan debugging untuk memenuhi spesifikasi, yang meningkatkan biaya tenaga kerja .



4. Konektor berkinerja tinggi

Konektor adalah bagian penting dari kabel VNA, dan konektor yang berkinerja buruk dapat menjadi sumber utama kesalahan pengukuran . yang mereka butuhkan:

Pemesinan presisi: Konektor (seperti SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) dikerjakan dari kuningan bermutu tinggi atau tembaga berilium (yang memiliki sifat seperti pegas) dengan toleransi yang dikendalikan dalam ± 0,0001 inci.

Perawatan pelapisan: Pelapisan emas atau rhodium (tebal 5-50 microinches) memastikan resistansi kontak rendah, resistansi korosi, dan kinerja perkawinan yang dapat diulang (penting untuk kalibrasi) .

Pengujian dan verifikasi: Setiap konektor perlu diuji untuk rasio gelombang berdiri tegangan (VSWR), kehilangan penyisipan, dan daya tahan mekanis (ribuan siklus penyisipan/ekstraksi), yang meningkatkan waktu produksi .



5. Daya tahan lingkungan

Kabel VNA perlu menahan kondisi keras di laboratorium, pabrik, atau pengujian lapangan:

Fleksibilitas dan ketahanan: Mereka harus menahan lentur, memutar, dan abrasi berulang tanpa degradasi dalam kinerja . Ini membutuhkan desain dukungan internal yang ditingkatkan dan selubung tahan lama .

Tahan suhu dan cuaca: Bahan harus tetap stabil di bawah kisaran suhu yang luas, lingkungan yang lembab, dan paparan bahan kimia (seperti oli dan pelarut) . Oleh karena itu, plastik rekayasa mahal dan elastomer digunakan
