Perbedaan antara menggunakan dioda pin untuk mengontrol tegangan dan menggunakan antarmuka pin d-sub 9- untuk mengontrol sakelar mekanik RF

Perbedaan antara menggunakan dioda pin untuk kontrol tegangan dan menggunakan antarmuka D-Sub 9- pin untuk mengontrol sakelar mekanik RF tercermin dalam banyak aspek, termasuk prinsip kerja, indikator kinerja, dan aplikasi praktis . di sini adalah analisis terperinci:



1. prinsip kerja

Kontrol dioda pin:
Dioda pin adalah perangkat semikonduktor dengan struktur pin . Ini memodulasi transmisi sinyal RF dengan mengubah konduktivitas lapisan intrinsik (i) melalui voltase bias DC .

Bias ke depan: Mengurangi resistansi lapisan I, memungkinkan sinyal RF lulus dengan kerugian minimal .

Bias terbalik: Memperluas wilayah penipisan, memblokir sinyal RF .
Sakelar elektronik ini adalah perangkat solid-state, mencapai kecepatan switching dari nanoseconds ke mikrodetik tergantung pada level tegangan .

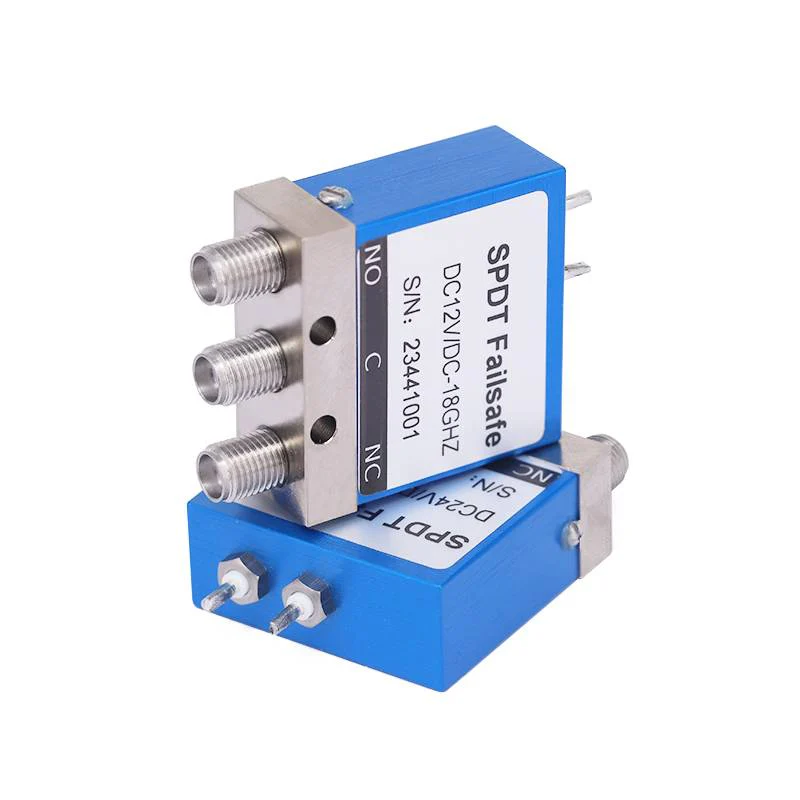

D-sub 9- pin + sakelar mekanik:
D-sub-sub 9- pin antarmuka (seperti de {-9 konektor) biasanya mentransmisikan sinyal kontrol digital (e . g ., ttl logika) untuk mengarahkan saklar mekanik rf . switch rf switch rf rf {{{5} {{{5} {{{{5} {{{{5} {{{{5} {{{{{5} {{{{5} {{5 { (seperti relai atau transistor) untuk mengubah sinyal logika daya rendah menjadi gerakan mekanik .



2. Indikator kinerja

Kecepatan switching
Dioda pin memiliki kecepatan switching nanoseconds ke mikrodetik, cocok untuk aplikasi frekuensi tinggi seperti 5G dan radar;
Karena pergerakan fisik, sakelar mekanis beroperasi pada kecepatan milidetik dan tidak cocok untuk switching sinyal cepat .

Kehilangan dan isolasi penyisipan

Dioda pin: Kehilangan penyisipan biasanya 0 . 5–2 dB di negara bagian, tergantung pada frekuensi dan bias . isolasi adalah 20-60 dB dalam bias terbalik tetapi berkurang pada frekuensi tinggi . nonlinieritas dari pin yang dapat menghasilkan harmonik, yang diharuskan.

D-sub 9- pin + sakelar mekanik: Kehilangan penyisipan sangat rendah (0 . 1–1 . 5 dB) di atas pita frekuensi luas . isolasinya sangat baik (60-100 dB), yang sangat penting untuk penerima daya tinggi atau sensitif. Tidak ada distorsi harmonis karena operasi mekanis murni.



3. kapasitas penanganan daya

Dioda pin dapat menangani hingga kilowatt daya dalam aplikasi berdenyut (seperti radar) dengan manajemen termal yang tepat, tetapi kekuatan gelombang kontinu (CW) dibatasi oleh pemanasan diri .
Sakelar mekanis berkinerja baik dalam skenario gelombang kontinu daya tinggi (seperti pemancar siaran) dengan kekuatan pengenal hingga puluhan kilowatts .



4. reliabilitas dan umur

Dioda pin:
Mereka tidak memiliki bagian yang bergerak, dapat mencapai lebih dari 10^9 operasi, dan memiliki resistensi getaran yang kuat .
Mereka rentan terhadap tekanan termal, dan umurnya tergantung pada siklus tugas dan kondisi pendinginan .

Sakelar mekanis:
Umur mereka terbatas (10^5–10^6 Operasi) karena hubungi Wear .
Mereka sensitif terhadap guncangan fisik dan getaran, yang mengurangi keandalannya di lingkungan yang keras .
