Kit kalibrasi probe: Panduan terperinci dari persiapan hingga pemeliharaan

Kit kalibrasi probe adalah alat penting dalam pengujian elektronik frekuensi tinggi (seperti RF, microwave, gelombang milimeter, dan aplikasi terahertz) {{2} mereka menghilangkan kesalahan sistematis yang diperkenalkan oleh probe uji, kabel, dan konektor . yang tepat dari kits enksurate ini, dan konektor . {3} {3} {3} {3} {3 {3 S-Parameters, dan Loss Inserton . di bawah ini adalah panduan komprehensif yang mencakup segala sesuatu mulai dari persiapan hingga pemeliharaan .

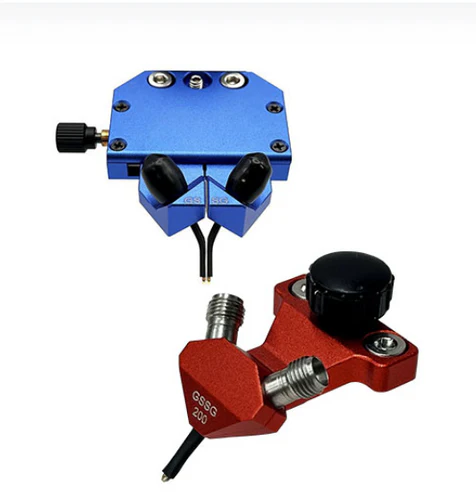

1. Memahami peran kit kalibrasi probe

Kit kalibrasi probe terdiri dari standar rekayasa presisi (e . g ., pendek, terbuka, memuat, melalui, refleksi, dan standar jalur transmisi) yang dirancang untuk mengkarakterisasi dan memperbaiki kesalahan dalam sistem uji berbasis probe . kesalahan ini termasuk: kesalahan ini termasuk:



Kesalahan refleksi: Disebabkan oleh ketidakcocokan impedansi dalam probe, kabel, atau konektor .

Kesalahan transmisi: Atenuasi atau fase bergeser di jalur sinyal .

Kesalahan terkait kontak: Kontak listrik yang buruk antara probe dan dut atau standar kalibrasi .



Dengan mengukur standar yang diketahui ini, sistem uji (e . g ., analisis jaringan vektor, vnas) menghitung model kesalahan, yang kemudian digunakan untuk memperbaiki pengukuran DUT berikutnya .

2. meletakkan fondasi untuk kalibrasi yang akurat

2.1 Mengontrol lingkungan pengujian

Suhu dan kelembaban: Lakukan kalibrasi dalam lingkungan yang stabil (biasanya 23 derajat ± 2 derajat dengan kelembaban relatif 45-55%) . fluktuasi suhu menyebabkan ekspansi atau kontraksi material, mengubah sifat listrik probe dan standar .

Kebersihan: Bekerja di area bebas debu . kontaminan (debu, minyak, residu fluks) pada ujung probe atau standar kalibrasi menurunkan kualitas kontak listrik dan memperkenalkan kebisingan pengukuran .

2.2 Memeriksa peralatan

Probe: Periksa kerusakan fisik (e . g ., tips bengkok, kontak usang) atau kontaminasi . Bersihkan tips dengan lembut menggunakan udara terkompresi atau tisu bebas serat yang dibasahi dengan isopropil alkohol .

Kabel dan konektor: Periksa kabel koaksial untuk ketegaran atau kerusakan; Pastikan konektor bersih dan dikawinkan dengan benar untuk mencegah kehilangan sinyal .

Kit kalibrasi: Verifikasi bahwa standar tidak rusak (e . g ., tidak ada goresan pada permukaan beban, tidak ada pin bengkok dalam standar melalui) .

2.3 Menyiapkan sistem

Tenaga VNA dan sistem uji setidaknya 30 menit sebelum kalibrasi untuk memungkinkan komponen mencapai stabilitas termal .

Hubungkan probe ke VNA melalui kabel, memastikan koneksi ketat (tetapi tidak terlalu ketat) untuk mencegah kebocoran sinyal .

3. Memilih metode kalibrasi yang sesuai

Probe Calibration Kit mendukung beberapa metode, dipilih berdasarkan rentang frekuensi, tipe probe (e . g ., gsg, sg), dan geometri DUT:



Metode	Standar kunci	Rentang frekuensi	Aplikasi yang ideal
Solt	Pendek, terbuka, memuat, melalui	DC - 18 GHz	Probe koaksial, struktur planar (PCB)
Trl	Melalui, renungkan, baris	10 GHz --110 GHz	Struktur frekuensi tinggi, non-koaksial (e . g ., pandu gelombang, microstrips)
Lrm	Garis, renungan, cocok	1 GHz - 40 GHz	Probe seimbang, struktur asimetris

4. langkah kalibrasi terperinci

4.1 Standar Kalibrasi Pemasangan

Amankan substrat kit kalibrasi (e . g ., alumina, kuarsa) ke meja kerja yang stabil dan sejajarkan dengan posisi probe .}

4.2 Probe penentuan posisi dengan benar

Gunakan mikroskop untuk menyelaraskan tip probe dengan bantalan standar kalibrasi (e . g ., bantalan pendek, buka bantalan) .

Terapkan tekanan dan tekanan seragam untuk memastikan kontak listrik yang baik tanpa standar atau probe yang merusak . tekanan deformasi tekanan berlebihan, sementara tekanan yang tidak memadai menyebabkan koneksi intermiten .

4.3 Mengeksekusi Kalibrasi Melalui VNA

Luncurkan perangkat lunak kalibrasi VNA dan pilih metode yang dipilih (e . g ., solt) .

Ikuti petunjuk untuk mengukur setiap standar secara berurutan:

Pendek: Pendek yang secara teoritis sempurna (0 ω) untuk mengkarakterisasi refleksi pada ujung probe .

Membuka: Struktur dengan impedansi tak terbatas (e . g ., celah udara) untuk mengukur bidang fringing .

Memuat: Load 50 Ω ke Calibrate untuk kehilangan sinyal .

Melalui: Koneksi langsung antara pasangan probe ke jalur transmisi kalibrasi .

VNA menghitung istilah kesalahan (e . g ., pelacakan refleksi, pelacakan transmisi, isolasi) dan menyimpannya untuk koreksi waktu nyata .

5. Kesalahan umum yang harus dihindari

Mengabaikan faktor lingkungan: Mengkalibrasi di lingkungan berventilasi buruk atau suhu tinggi menyebabkan penyimpangan termal .

Standar atau probe kotor: Kontaminan bertindak sebagai resistor/kapasitor parasit, hasil yang menyimpang .

Tekanan probe yang berlebihan: Kerusakan ujung probe dan bantalan standar, yang mengarah ke kesalahan permanen .

Kesimpulan

Penggunaan yang tepat dari kit kalibrasi probe sangat penting untuk pengujian elektronik yang dapat diandalkan. Dengan mengikuti protokol persiapan yang ketat, memilih metode yang sesuai, melaksanakan langkah-langkah kalibrasi yang akurat, dan mempertahankan standar, insinyur memastikan bahwa pengukuran mencerminkan karakteristik DUT dengan tepat - krusial untuk merancang perangkat RF, microwave, dan gelombang milimeter yang berkinerja tinggi.
