Konektor PCB
Konektor RF PCB, yang merupakan singkatan dari "konektor papan sirkuit cetak frekuensi radio", adalah komponen listrik profesional . mereka dirancang untuk mencapai koneksi yang dapat diandalkan antara kabel koaksial dan papan sirkuit cetak (PCBs) . konektor ini memainkan peran penting dalam pemisahan data yang lebih tinggi, . {1}. skenario .
Deskripsi
PENDAHULUAN PRODUK
Konektor RF PCB, yang merupakan singkatan dari "konektor papan sirkuit cetak frekuensi radio", adalah komponen listrik profesional . mereka dirancang untuk mencapai koneksi yang dapat diandalkan antara kabel koaksial dan papan sirkuit cetak (PCBs) . konektor ini memainkan peran penting dalam pemisahan data yang lebih tinggi, . {1}. skenario .
Konektor PCB RF biasanya dirancang dengan impedansi karakteristik 50 atau 75 ohm . pencocokan impedansi yang tepat ini sangat penting karena selaras dengan impedansi jalur transmisi ini {{3} yang tidak tertandingi {hal -hal yang tidak tertandingi {4 {yang tidak tertandingi {hal -hal yang tidak sesuai dengan refleksi sinyal {secara signifikan ({3} yang tidak cocok untuk mengarah pada refleksi sinyal {{{3} yang tidak cocok dengan record. Sinyal frekuensi . Beberapa model mampu beroperasi pada frekuensi hingga 110 GHz atau bahkan lebih tinggi . mereka menampilkan kehilangan penyisipan yang rendah, yang berarti bahwa kekuatan sinyal tetap relatif stabil ketika sinyal melewati konektor .
Gaya tubuh produk
FlexIRF memiliki berbagai jenis port untuk konektor PCB . yang biasa digunakan termasuk SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP, dan SSMP . kita dapat memilih konektor yang sesuai berdasarkan fasilitas operasi dan instalasi pemasangan frekuensi operasi, frekuensi operasi, frekuensi operasi, frekuensi operasi, frekuensi operasi, frekuensi operasi, frekuensi operasi, frekuensi operasi, frekuensi operasi operasi pengoperasian operasi pengoperasian operasi operasi operasi operasi operasi operasi operasi
Mereka datang dalam gaya pemasangan yang berbeda, termasuk pemasangan melalui lubang, pemasangan permukaan, dan pemasangan tepi. Hal ini memungkinkan integrasi yang mudah ke dalam tata letak PCB yang berbeda. Misalnya, konektor PCB RF yang dipasang di permukaan sering lebih disukai pada perangkat elektronik kompak di mana ruang terbatas, karena dapat disolder langsung ke permukaan PCB.
Aplikasi produk
Konektor RF PCB secara luas digunakan di stasiun pangkalan seluler, di mana mereka memastikan transmisi yang efisien dari sinyal frekuensi tinggi antara antena dan PCB . dalam peralatan medis seperti mesin MRI (magnetic resonance pencitraan) dan perangkat pemantauan nirkabel, konektor RF PCB digunakan dengan transmit tinggi dengan finanensial tinggi dengan cengkhikan tinggi dengan cengkeraman tinggi. Konektor digunakan dalam aplikasi seperti sistem radar otomotif untuk fungsi seperti kontrol pelayaran adaptif .
FAQ Pengadaan
Data Spesifikasi Produk
|
Konfigurasi |
|
|
Tipe konektor |
SMA/2.92mm/2.4mm/1.85mm/GPO |
|
Impedansi konektor |
50 ohm |
|
Konektor Polaritas |
Standar |
|
Metode pemasangan konektor |
Flensa lurus/ 2 lubang flensa/ 4 lubang |
|
Metode lampiran |
Kontak |
|
Informasi materi |
|
|
Kontak tengah |
Kubus Emas berlapis |
|
Kontak luar |
Berlapis emas kuningan |
|
Tubuh |
Berlapis Emas Kuningan & Stainless Steel |
|
Dielektrik |
PEI/PTFE |
|
Data Lingkungan |
|
|
Kisaran suhu |
-55 derajat ke +165 derajat |
|
2011/65/EU (ROHS) |
Patuh |
Jenis produk

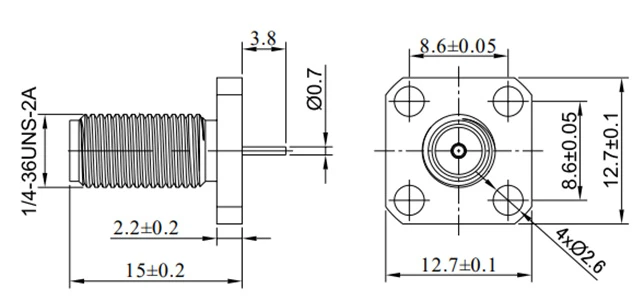

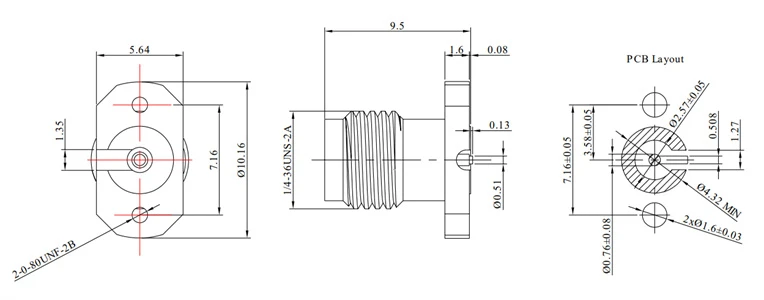

| Konektor PCB SMA | |||||
 |
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- sma-kfd 216-4 |
Dc - 26.5 GHz |
1.20 |
Sekrup pengikat |
Baja tahan karat |
Sinyal permukaan |
|
|
|
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
FR 2- SMA-KFD216 |
Dc - 26.5 GHz |
1.20 |
Sekrup pengikat |
Baja tahan karat |
Sinyal tengah & bawah |
|
|
|
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- sma-khd 104-1 |
Dc - 12.4 GHz |
1.20 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
Konektor PCB SMA |
|||||
|
|
|
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
FR 2- SMA-KHD100 |
Dc - 18 GHz |
1.25 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
|
|
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
FR 2- SMA-KWHD |
Dc - 6 GHz |
1.25 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
Konektor PCB SMA |
|||||
|
|
|
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
FR 2- SMA-KWHD10 |
Dc - 6 GHz |
1.25 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
|
|
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
FR 2- SMA-KWHD17 |
Dc - 6 GHz |
1.25 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
FR 2- SMA-KWHD11 |
Dc - 6 GHz |
1.25 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
Konektor PCB SMA |
|||||
|
|
|
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
FR 2- SMA-KHD201A |
Dc - 6 GHz |
1.25 |
Solder kartrid horizontal |
Berlapis emas kuningan |
Na |
|
|
|
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
FR 2- SMA-KWHD17 |
Dc - 6 GHz |
1.25 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
FR 2- SMA-KYFD0101 |
Dc - 6 GHz |
1.25 |
Sekrup pengikat |
Berlapis emas kuningan |
Na |
|
Konektor PCB SMA |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- SMA-KYHD321 |
Dc - 26.5 GHz |
1.30 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
FR 2- SMA-KHD |
Dc - 6 GHz |
1.25 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|

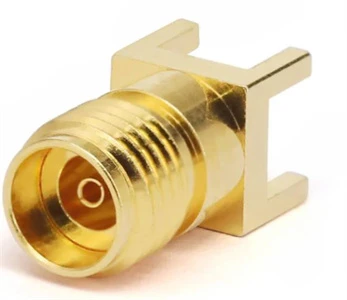

Konektor PCB 2.92mm |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2-2.92- kfd216 |
Dc - 40 GHz |
1.25 |
Sekrup pengikat |
Baja tahan karat |
Sinyal permukaan |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2-2.92- kfd 216-1 |
Dc - 40 GHz |
1.25 |
Sekrup pengikat |
Baja tahan karat |
Sinyal tengah & bawah |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
FR 2-2.92- KHD100 |
Dc - 40 GHz |
1.25 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
Konektor PCB 3.5mm |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2-3.5- kfd216 |
Dc - 26.5 GHz |
1.25 |
Sekrup pengikat |
Baja tahan karat |
Sinyal permukaan |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2-3.5- kfd 216-1 |
Dc - 26.5 GHz |
1.25 |
Sekrup pengikat |
Baja tahan karat |
Sinyal tengah & bawah |
|
Konektor PCB 2.4mm |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2-2.4- kfd216 |
Dc - 50 Hz |
1.25 |
Sekrup pengikat |
Baja tahan karat |
Sinyal permukaan |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2-2.4- kfd 216-1 |
Dc - 50 Hz |
1.25 |
Sekrup pengikat |
Baja tahan karat |
Sinyal tengah & bawah |
|
Konektor PCB 1.85mm |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2-1.85- kfd216 |
Dc - 67 Hz |
1.30 |
Sekrup pengikat |
Baja tahan karat |
Sinyal permukaan |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2-2.4- kfd 216-1 |
Dc - 50 Hz |
1.30 |
Sekrup pengikat |
Baja tahan karat |
Sinyal tengah & bawah |
|
Konektor PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- gpo-jfd216 |
Dc - 40 GHz |
1.50 |
Sekrup pengikat |
Baja tahan karat |
Sinyal permukaan |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- gpo-jfd 216-1 |
Dc - 40 GHz |
1.50 |
Sekrup pengikat |
Baja tahan karat |
Sinyal tengah & bawah |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- gpo-khd |
Dc - 18 Hz |
1.25 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
Konektor PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Jenis antarmuka |
|
Fr 2- gpo-jhd15 |
Dc - 40 GHz |
1.50 |
Solder cartridge |
Berlapis emas kuningan |
Detent Terbatas |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Jenis antarmuka |
|
Fr 2- gpo-jfd 246- f |
Dc - 26.5 GHz |
1.45 |
Sekrup pengikat |
Berlapis emas kuningan |
Detent penuh |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Jenis antarmuka |
|
Fr 2- gpo-jhd 23- f |
Dc - 26.5 GHz |
1.45 |
Solder Cartridge & Surface |
Berlapis emas kuningan |
Detent penuh |
|
Konektor PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Jenis antarmuka |
|
Fr 2- gpo-jhd 23- l |
Dc - 26.5 GHz |
1.45 |
Solder Cartridge & Surface |
Berlapis emas kuningan |
Detent Terbatas |
|
|
|
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Jenis antarmuka |
|
Fr 2- gpo-jhd 23- s |
Dc - 26.5 GHz |
1.45 |
Solder Cartridge & Surface |
Berlapis emas kuningan |
Mulus |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Jenis antarmuka |
|
Fr 2- gpo-jhd 2- s |
Dc - 26.5 GHz |
1.45 |
Solder cartridge |
Berlapis emas kuningan |
Mulus |
|
Konektor PCB GPPO (mini-SMP) |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Jenis antarmuka |
|
Fr 2- gppo-jhd 1- s |
Dc - 65 GHz |
1.57@40G |
Solder Permukaan |
Berlapis emas kuningan |
Mulus |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Jenis antarmuka |
|
Fr 2- gppo-jhd1 |
Dc - 65 GHz |
1.57@40G |
Solder Permukaan |
Berlapis emas kuningan |
Detent penuh |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Jenis antarmuka |
|
Fr 2- gppo-jhd20r |
Dc - 40 GHz |
1.25 |
Solder Permukaan Horizontal |
Berlapis emas kuningan |
Mulus |
|
Konektor PCB GPPO (mini-SMP) & G3PO (SMPS) |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Jenis antarmuka |
|
Fr 2- gppo-jhd-s |
Dc - 40 GHz |
1.50 |
Solder cartridge |
Berlapis emas kuningan |
Mulus |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Jenis antarmuka |
|
Fr 2- g3po-jhd 10-1 |
Dc - 100 GHz |
1.70 |
Solder Permukaan Horizontal |
Berlapis emas kuningan |
Mulus |
|
Konektor SSMC PCB |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- ssmc-jwhd1 |
Dc - 6 GHz |
1.35 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- ssmc-jywhd5 |
Dc - 6 GHz |
1.35 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- ssmc-jhd2 |
Dc - 6 GHz |
1.35 |
Solder cartridge |
Berlapis emas kuningan |
Mulus |
|

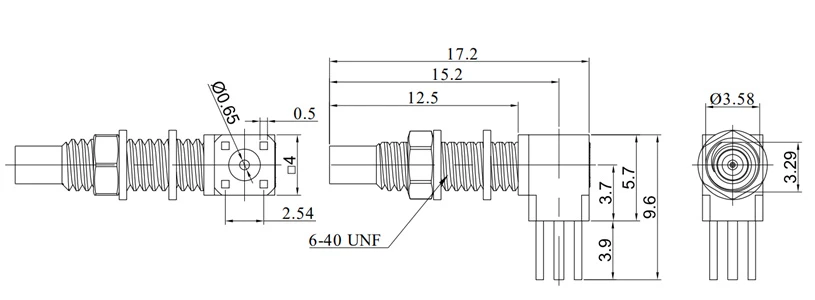

Konektor MMCX & MCX PCB |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- mcx-khd101e |
Dc - 6 GHz |
1.30 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- mcx-kyd1e |
Dc - 6 GHz |
1.20 |
Dudukan Sekat |
Berlapis emas kuningan |
Na |
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- mmcx-khd1e |
Dc - 6 GHz |
1.20 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|

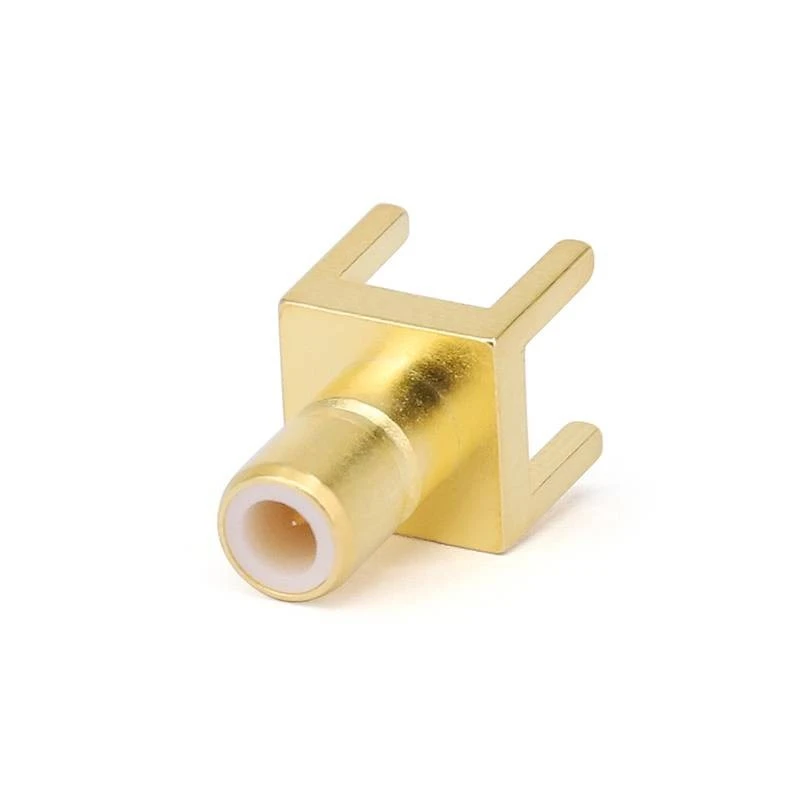

Konektor PCB SMB |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- smb-jhd101e |
Dc - 6 GHz |
1.35 |
Solder cartridge |
Berlapis emas kuningan |
Na |
|
Konektor BNC PCB |
|||||
|
|
 |
||||
|
Sku |
Frekuensi |
VSWR |
Instalasi |
Bahan |
Mode sinyal |
|
Fr 2- bnc-ky -3 |
Dc - 4 GHz |
1.30 |
Dudukan Sekat |
Brass ni berlapis |
Na |
