Semua tentang konektor SMA



Konektor SMA adalah konektor koaksial RF yang banyak digunakan, terkenal dengan kinerja tinggi dan keserbagunaan . itu dikembangkan oleh Bendix Scintilla pada tahun 1950-an, dan nama "SMA" adalah Versi Sub Subminiature A . Desainnya dimaksudkan untuk bekerja secara efisien di lingkungan REFORICE tinggi, {. desainnya dimaksudkan untuk bekerja secara efisien secara efisien. Sinyal .



1. fitur utama dari konektor SMA

Ukuran: Konektor SMA memiliki struktur kompak dengan diameter konduktor luar 0 . 141 inci, membuatnya cocok untuk aplikasi dengan ruang terbatas.

Rentang Frekuensi: Mereka biasanya beroperasi hingga 18 GHz, meskipun beberapa versi berkinerja tinggi dapat mencapai 26 . 5 GHz atau bahkan lebih tinggi.

Impedansi: Sebagian besar konektor SMA adalah 50 ohm, yang merupakan konfigurasi standar untuk RF dan sistem microwave .

Mekanisme kopling: Mengadopsi desain kopling berulir dengan 1/4 inci, 36 utas per inci UNC utas, memastikan koneksi yang kuat dan stabil dengan resistensi getaran yang kuat .

Bahan SMA dan proses perawatan permukaan

Shell biasanya terbuat dari kuningan dan stainless steel, dan dapat dilapisi (seperti nikel, emas) untuk meningkatkan resistensi korosi dan konduktivitas .

Konduktor tengah dapat berupa tembaga tembaga, kuningan, atau berilium, dengan permukaan berlapis emas untuk mencapai transmisi sinyal optimal .

Voltage Standing Wave Ratio (VSWR): Konektor SMA berkualitas tinggi memiliki VSWR rendah (biasanya di bawah 1 . 2: 1 di bawah 12 GHz), yang berarti transmisi sinyal yang efisien dengan refleksi minimal.



2. Jenis konektor SMA

Konektor SMA datang dalam berbagai konfigurasi agar sesuai dengan aplikasi yang berbeda:

Menurut tipe port, mereka dapat dibagi menjadi: port standar sma, sma koneksi cepat, dan polaritas terbalik SMA .

Menurut gaya struktural, mereka dapat dibagi menjadi tipe lurus dan sudut kanan . konektor lurus digunakan untuk koneksi seri, sedangkan tipe sudut kanan cocok untuk spasi ketat . 90- derajat Bending Design dapat menghemat ruang atau mengurangi tegangan kabel {5}90- derajat dapat menghemat ruang atau mengurangi tegangan kabel {5} {4} {4}

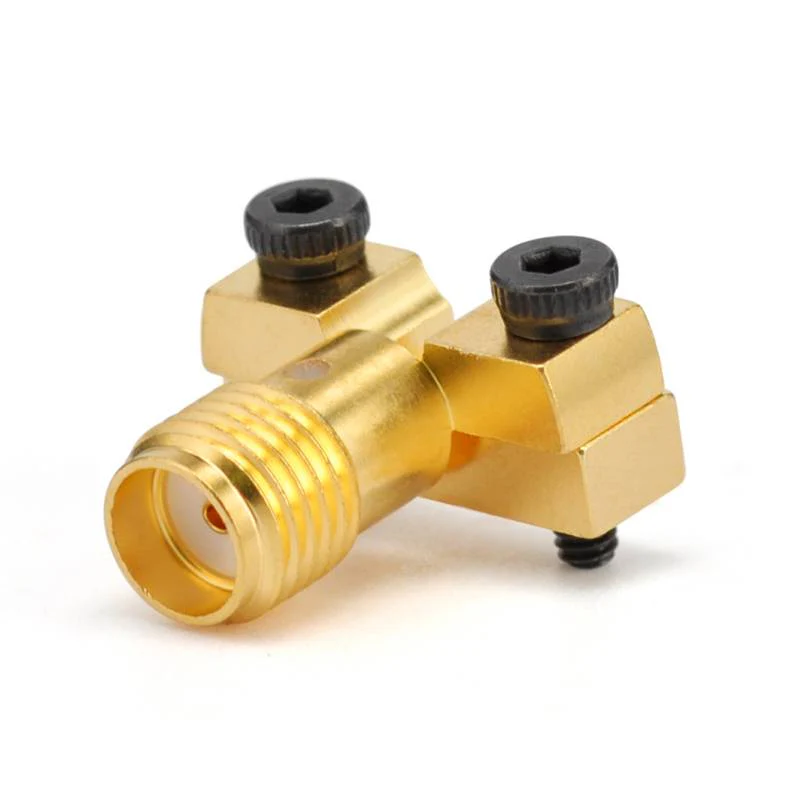

Menurut metode instalasi, mereka dapat dibagi menjadi tipe reguler dan mount-mount . konektor panel-mount dirancang untuk instalasi pada panel atau penutup, dengan berbagai jenis seperti 2- hole flensa, {4- hole flanges, dan bundar flanges {5} {5} {{4} {{4}, dan bundar {5 {{4 {4} {{4} {{4} {{4} {{4} {5 {{4 {{{4 {dan bundar {{5 {5 {{{4 {{{4 {{4 {4 {4 {4 {



3. Penggunaan umum SMA

Di bidang telekomunikasi, konektor SMA banyak digunakan di stasiun pangkalan ponsel, sistem satelit, dan peralatan komunikasi nirkabel .

Dalam peralatan uji, mereka digunakan dalam perangkat pengujian seperti osiloskop, analisis jaringan, dan generator sinyal .

Dalam sistem antena, konektor SMA sering digunakan untuk menghubungkan antena dalam sistem nirkabel .

Di sirkuit RF, mereka ditemukan di banyak perangkat RF seperti amplifier, filter, dan mixer .

Catatan



4. kapasitas penanganan daya:

Meskipun konektor SMA cocok untuk sistem RF berdaya rendah dan menengah, mereka mungkin tidak cocok untuk aplikasi daya tinggi . untuk skenario daya yang lebih tinggi, konektor lain seperti tipe N tipe atau 7/16- mungkin lebih tepat .

Daya tahan mekanis: Dibandingkan dengan beberapa konektor yang lebih besar, konektor SMA relatif rapuh, terutama dalam hal penyelarasan pin dan menahan tegangan mekanik . Oleh karena itu, perawatan ekstra harus diambil selama penanganan dan pemasangan .



Kompatibilitas: Saat memilih konektor SMA, pastikan bahwa konektor pria dan wanita cocok dengan ukuran utas dan impedansi untuk memastikan koneksi yang baik . mereka juga dapat saling berhubungan dengan 2 . 92mm dan port 3.5mm.
