Rakitan kabel semi-kaku

Rakitan kabel semi-kaku adalah produk berkinerja tinggi yang banyak digunakan dalam frekuensi radio (RF) dan bidang microwave, mampu memenuhi berbagai koneksi kompleks dan persyaratan transmisi sinyal . Struktur semi-kaku memungkinkan kabel untuk mempertahankan bentuk yang tetap . setelah dipasang, kemungkinan besar akan bergeser or bentuk, {{4} {4} {4} {4} {4} {4} {4} {4} {4} {4} {4} setelah lebih kecil kemungkinannya, kurang kaku, lebih kecil kemungkinannya, lebih kecil kemungkinannya, lebih kecil untuk bergeser or. Transmisi . Oleh karena itu, cocok untuk sistem kabel yang kompleks dengan persyaratan stabilitas tinggi .

Produk ini hadir dalam berbagai model . Ambil seri FR710S & FR710/usus - 085 086 "sebagai contoh . model yang berbeda cocok untuk rentang frekuensi yang berbeda dari Deverence dari DEVIDE dengan SMA dengan SMA adalah FR710S -SMMSMM - SMMSMM - XXX adalah Model Ain IS IS LINCED dengan FR710S - XMMSMM - SMMSMM - XXX IS DEVIDE IS AREPX IS IS LINCING IS ADALAH SMA IS DEVED DENGAN MALE IS DEVED DENGAN SMMSMM IS SMMMSMM IS SMMMSMM IS SMMMSMM IS SMMMSMM IS SMMMSMM IS SMMMSMM IS SMMMSMM IS. 26.5GHz, dan rasio gelombang berdiri pengembalian/tegangan 1.30.

The center contact is made of gold-plated brass or gold-plated beryllium copper. For the outer contact, you can choose from gold-plated brass, gold-plated beryllium copper, passivated stainless steel, etc. The main body material is similar, which has good electrical conductivity and corrosion resistance. The insulating medium is selected from PEI or Ptfe . Konduktor pusat kabel adalah baja berpakaian tembaga berlapis perak, dan lapisan isolasi adalah ptfe padat . selubung dapat dibuat dari bahan atau FEP, yang memastikan kinerja transmisi sinyal sinyal

Karena kinerjanya yang sangat baik, rakitan kabel semi-kaku memainkan peran penting dalam berbagai bidang dengan persyaratan ketat untuk transmisi sinyal . mereka banyak digunakan di berbagai industri seperti komunikasi, elektronik, dan dirgantara .

Peralatan peperangan elektronik perlu beroperasi di lingkungan interferensi elektromagnetik intensitas tinggi . efektivitas pelindung tinggi dan kinerja listrik yang stabil dari rakitan kabel semi-kaku menjadikannya pilihan ideal untuk koneksi internal dalam peralatan perang elektronik .

Dalam sistem kompleks pesawat ruang angkasa, rakitan kabel semi-kaku digunakan untuk menghubungkan berbagai instrumen dan perangkat .

1. untuk rakitan kabel panjang khusus, tolong jangan lupa untuk meninggalkan info panjang Anda di halaman checkout;
2. Semua rakitan kabel dapat disediakan dengan pasangan atau grup yang cocok dengan fase; Jika Anda memerlukan kabel untuk dicocokkan fase, silakan kirim email ke kami: sales@flexirf.com

FR710S & FR710/GUT -085 086 "Seri Seri Semi-Rigid Assembly
	Diameter Bahan Struktur (mm)
	1	Konduktor dalam	Baja berbalut tembaga berlapis perak	0.51±0.0127
	2	Isolator	PTFE SOLID	1.688±0.0254
	3	Konduktor luar	Tembaga/tembaga kaleng	2.2±0.05

Atenuasi, daya (kondisi uji pada permukaan laut 20 derajat)
Frekuensi (GHz)	0.5	1	5	10	20
Atenuasi (db/m)	0.446	0.640	1.506	2.215	3.29
Kekuatan (w)	190.3	133.2	57.2	39.3	26.7
Model umum dan indikator teknis

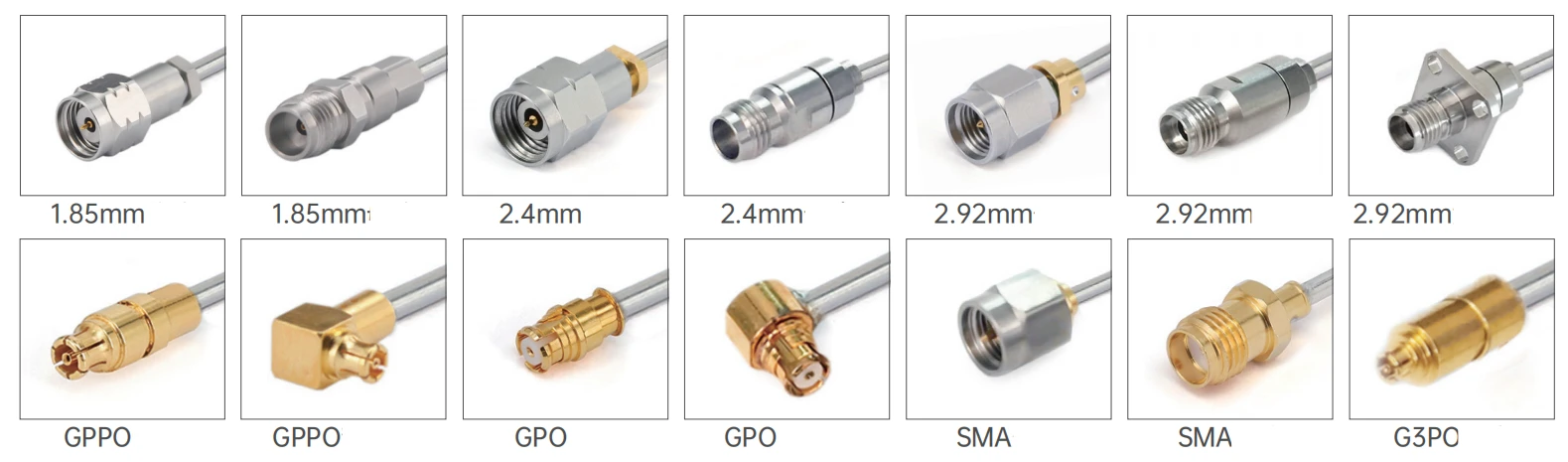

Gambar	Sku	Konektor 1	Konektor 2	Freqency	Kehilangan pengembalian/VSWR

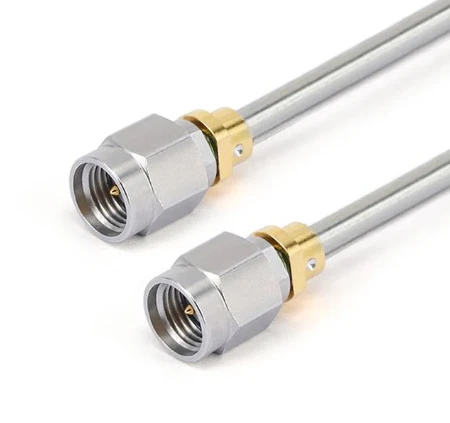

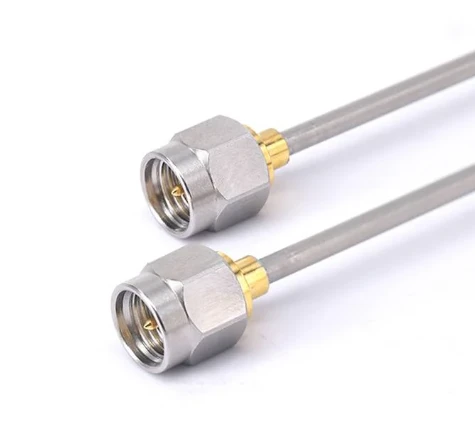

	FR710S-SMMSMM-XXX	Sma Pria	Sma Pria	Dc -26.5 GHz	1.30

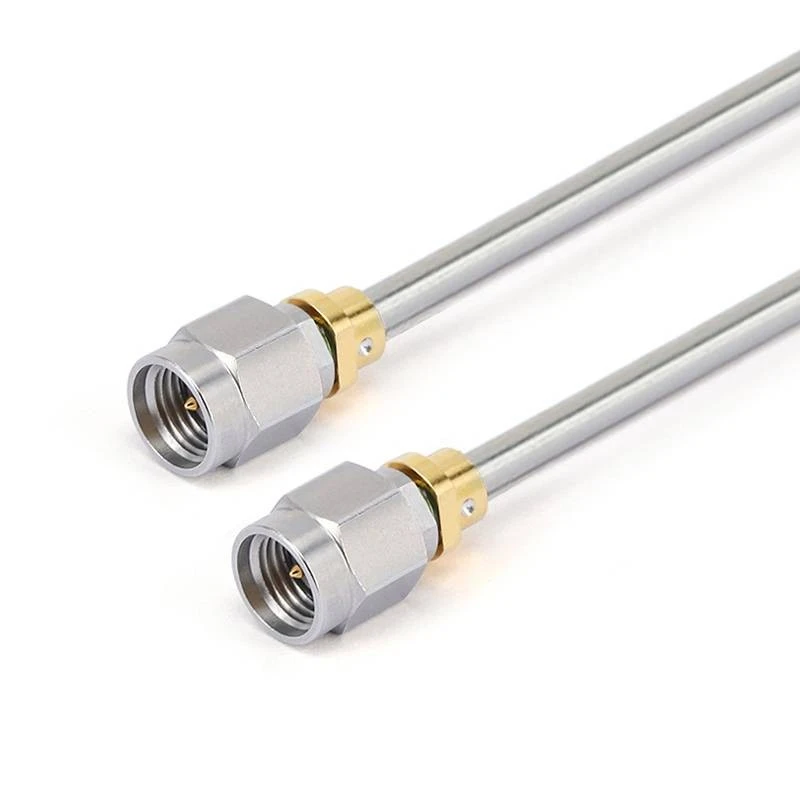

	FR710S -292 m292m-xxx	2.92mm pria	2.92mm pria	Dc -40 GHz	1.35

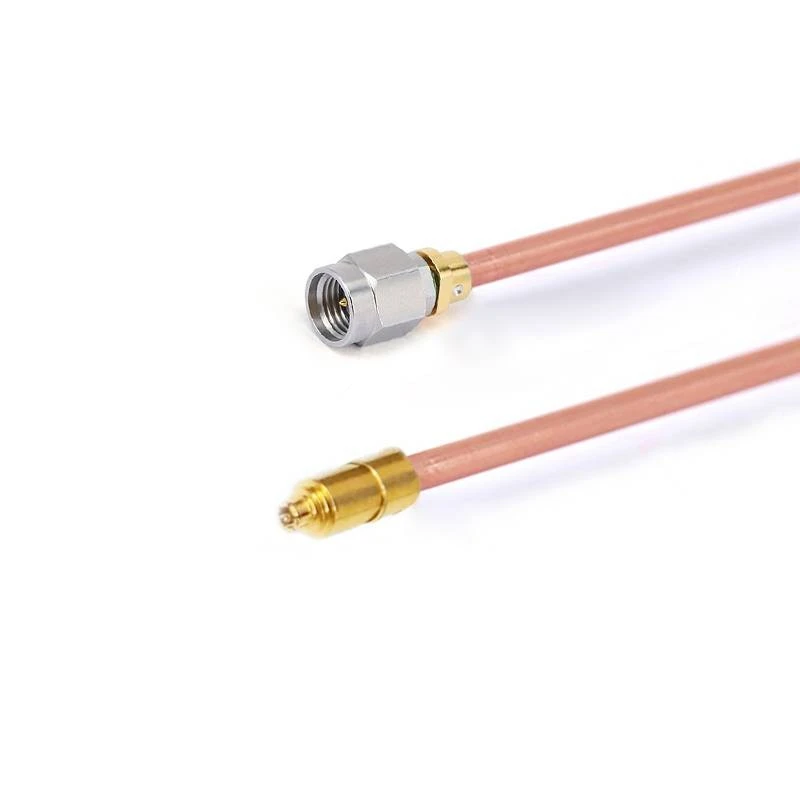

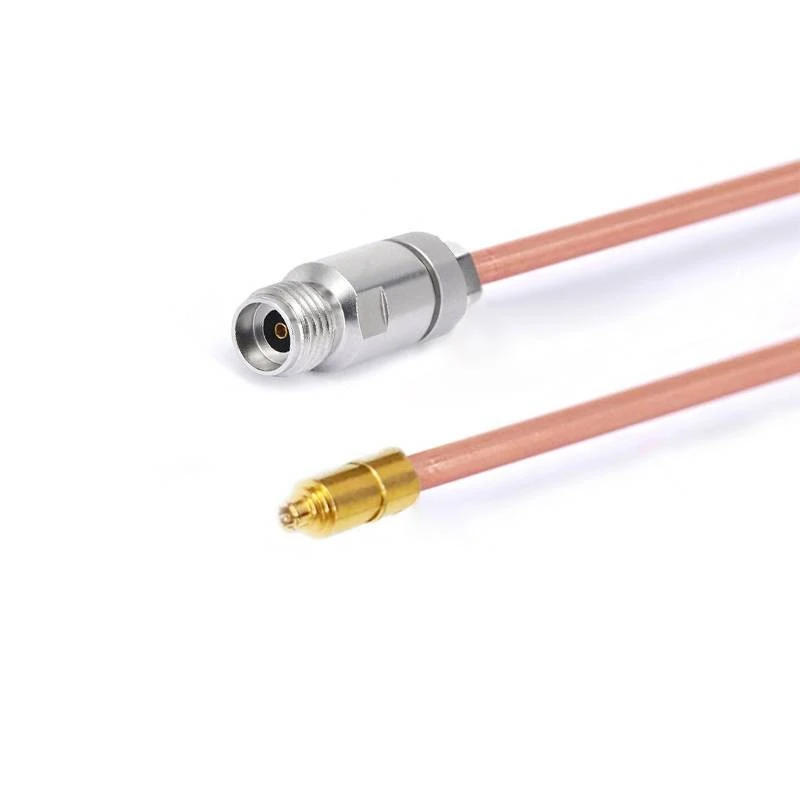

	Fr 710-292 mg3pf-xxx	2.92mm pria	G3PO (SMPS) Wanita	Dc -40 GHz	14db
	Fr 710-292 ffg3pf-xxx	2.92mm jantan dengan flensa 4 lubang	G3PO (SMPS) Wanita	Dc -40 GHz	14db
	Fr 710-185 mg3pf-xxx	185mm pria	G3PO (SMPS) Wanita	Dc -67 GHz	10db
	Fr 710-185 fg3pf-xxx	185mm perempuan	G3PO (SMPS) Wanita	Dc -67 GHz	10db

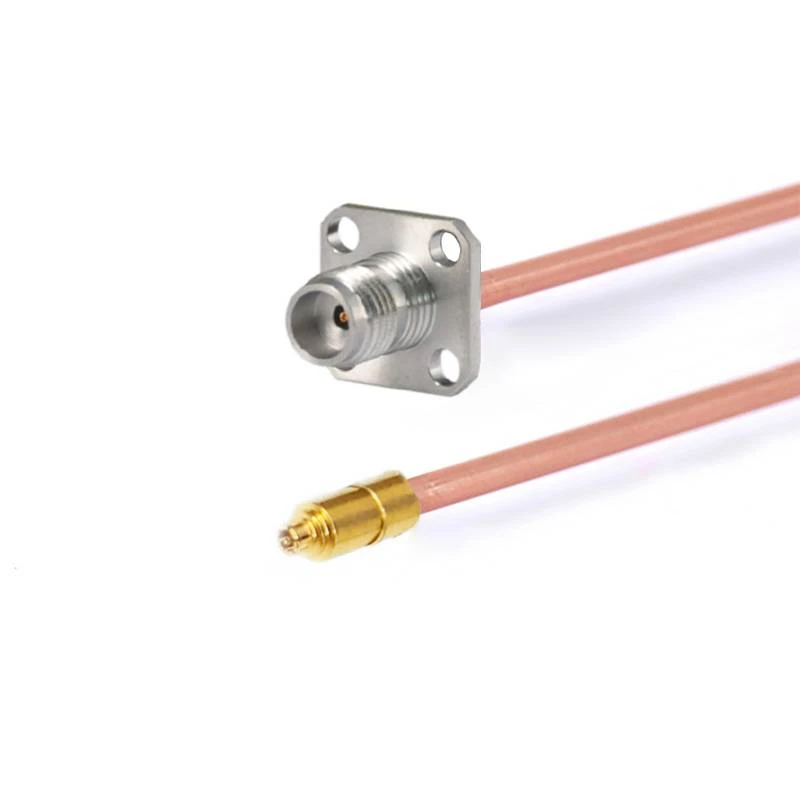

	Fr 710-185 ffg3pf-xxx	185mm betina dengan flensa 4 lubang	G3PO (SMPS) Wanita	Dc -67 GHz	10db

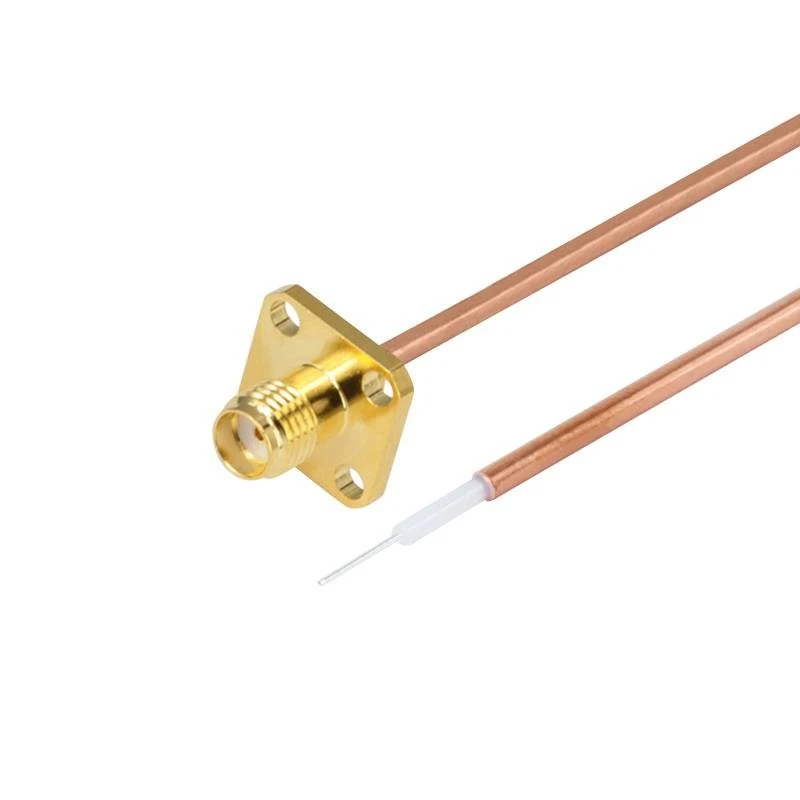

	Fr 710- smff 000- xxx	Betina SMA dengan flensa 4 lubang	Membuka	Dc -18 GHz	1.30
	Fr 710- smff 000- xxx	Perempuan sma	Membuka	Dc -18 GHz	1.30
	Fr 710-292 f 000- xxx	2.92mm perempuan	Membuka	Dc -40 GHz	1.35

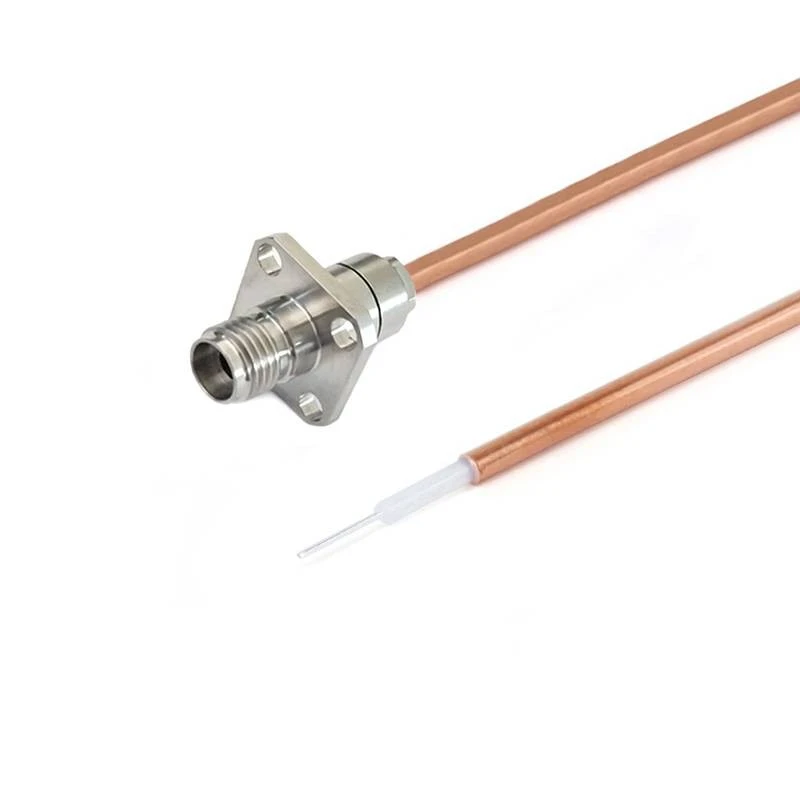

	Fr 710-292 f 000- xxx	2.92mm betina dengan flensa 4 lubang	Membuka	Dc -40 GHz	1.35
	Fr 710-24 f 000- xxx	2.4mm perempuan	Membuka	Dc -50 GHz	1.44
	Fr 710-24 ff 000- xxx	2.4mm perempuan	Membuka	Dc -50 GHz	1.44
	Fr 710-185 f 000- xxx	1.85mm wanita	Membuka	Dc -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85mm betina dengan flensa 4 lubang	Membuka	Dc -67 GHz	1.50
