Seri stabil fase kerugian rendah
Dalam bidang pemotongan - tepi saat ini seperti komunikasi, pengujian elektronik, dan pengukuran, stabilitas transmisi sinyal dan karakteristik kehilangan rendah telah menjadi faktor inti yang menentukan kinerja sistem, dan persyaratan yang relevan menjadi semakin ketat .
Deskripsi
PENDAHULUAN PRODUK
Dalam bidang pemotongan - tepi saat ini seperti komunikasi, pengujian elektronik, dan pengukuran, stabilitas transmisi sinyal dan karakteristik kehilangan rendah telah menjadi faktor inti yang menentukan kinerja sistem, dan persyaratan yang relevan menjadi lebih ketat . yang berprestasi dalam berbagai lay -lay -lay -lay -lay -lay -lay -founding. Transmisi sinyal yang efisien .
Fitur Struktur Produk
Karakteristik rendah - kerugian yang sangat baik:
Mereka menunjukkan kinerja rendah - rugi yang sangat luar biasa di bawah kondisi frekuensi yang berbeda . Mengambil model FRU1/GT147A (40GHz) sebagai contoh, bahkan dalam lingkungan frekuensi tinggi hingga 40GHz, pelemahannya hanya 2 {{8} 85 dB per meter.
Stabilitas fase luar biasa:
Mereka memiliki karakteristik fase yang sangat stabil . misalnya, ketika FRU1/GT147A beroperasi pada frekuensi 10GHz, stabilitas fase mekaniknya dapat mencapai 10GHz/3 derajat; when the frequency is 18GHz, it can reach 18GHz/5℃. Such stable phase can effectively suppress phase fluctuations during signal transmission, largely avoiding signal distortion and interference caused by unstable phases. For communication systems and testing equipment with extremely high requirements for phase accuracy, this characteristic is the key to ensuring the stable operation and high - performance of the systems.
Cakupan frekuensi luas:
Produk memiliki rentang cakupan frekuensi yang luas, mencakup dari arus searah (DC) hingga 110GHz . model rakitan kabel yang berbeda dapat secara akurat diadaptasi dengan rentang frekuensi yang berbeda untuk memenuhi persyaratan aplikasi yang beragam .
Aplikasi produk
In microwave anechoic chamber testing, they connect test equipment and devices under test, and their stable signal transmission characteristics ensure the accuracy and reliability of test results. As key connecting components in instruments such as network analyzers and spectrum analyzers, they guarantee the precise measurement of weak signals by the instruments, providing strong support for the research and development of electronic products and quality inspection.
Catatan penting
1. untuk rakitan kabel panjang khusus, tolong jangan lupa untuk meninggalkan info panjang Anda di halaman checkout;
2. Semua rakitan kabel dapat disediakan dengan pasangan atau grup yang cocok dengan fase; Jika Anda memerlukan kabel untuk dicocokkan fase, silakan kirim email ke kami: sales@flexirf.com
Data Spesifikasi Produk
|

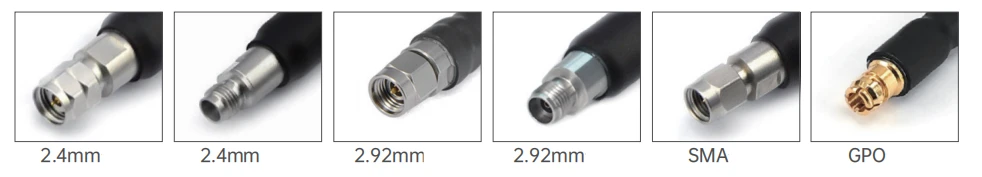

Konfigurasi |
|
|

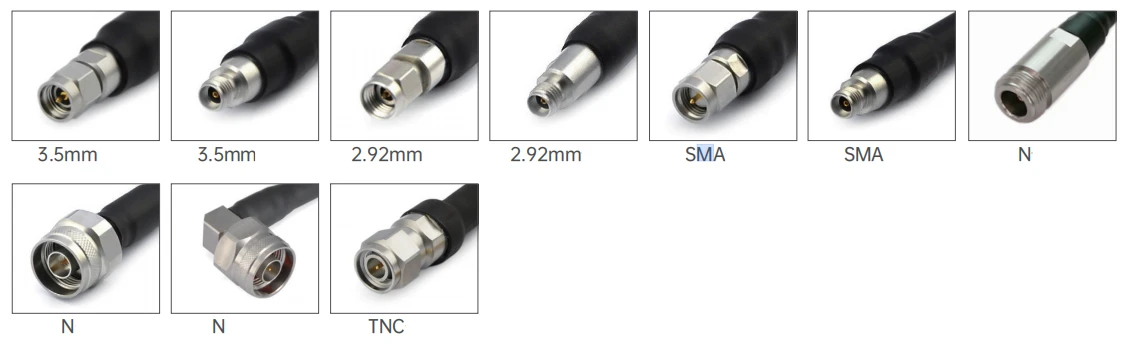

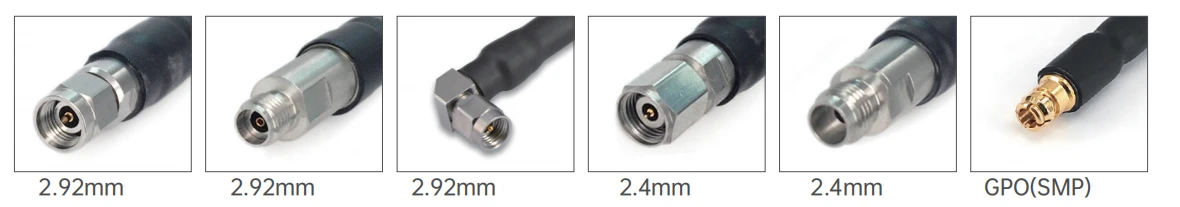

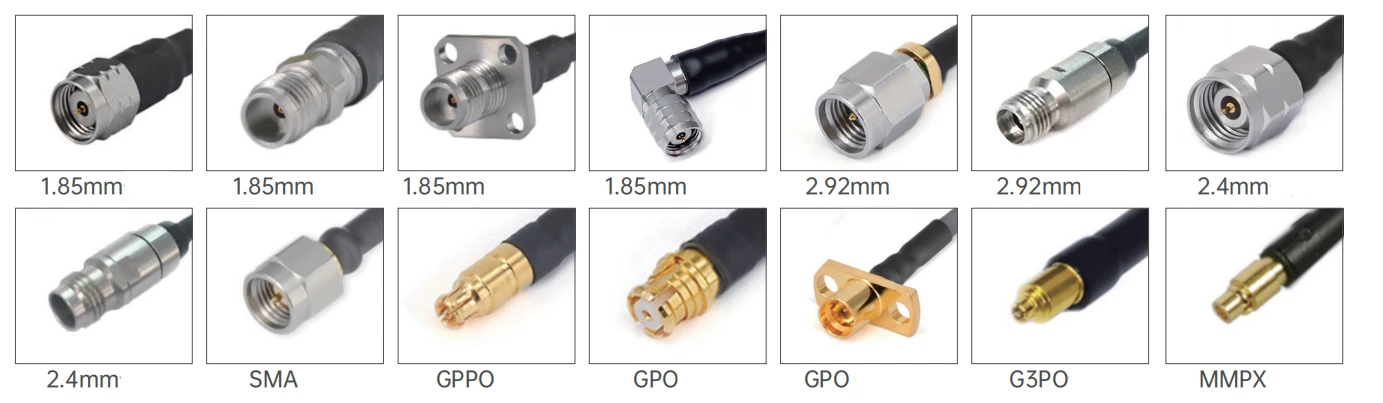

Konektor 1 Jenis |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
Konektor 1 Impedansi |
50 ohm |
|
Konektor 1 polaritas |
Standar |
|
Jenis konektor 2 |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
Konektor 2 Impedansi |
50 ohm |
|
Konektor 2 Polaritas |
Standar |
|
Metode pemasangan konektor |
Tidak ada |
|
Gaya tubuh konektor |
Sudut lurus dan kanan |
|
Informasi materi |
|
|
Kontak tengah |
Berlapis emas kuningan, berlapis emas tembaga berilium |
|
Kontak luar |
Berlapis emas kuningan, berlapis emas tembaga berilium, baja tahan karat pasif |
|
Tubuh |
Berlapis emas kuningan, emas tembaga berilium, baja tahan karat pasif |
|
Dielektrik |
PEI/PTFE |
|
Data Lingkungan |
|
|
Kisaran suhu |
-40 derajat ke +165 derajat |
|
2011/65/EU (ROHS) |
Patuh |
Jenis produk
| FRU1/GT147A RUMAH KABEL FASE LOWAGE RENDAH Fase (40GHz) | ||||
 |
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalam |
Baja berbalut tembaga berlapis perak |
0.91±0.05 |
|
|
2 |
Isolator |
PTFE SOLID |
2.69±0.05 |
|
|
3 |
Perisai Dalam |
Band tembaga berlapis perak |
2.86±0.05 |
|
|
4 |
Perisai luar |
Braiding kawat tembaga berlapis perak |
3.28±0.05 |
|
|
5 |
jaket |
Fep |
3.73±0.13 |
|
| Atenuasi, daya (kondisi uji pada permukaan laut 20 derajat) | |||||
|
Frekuensi (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Atenuasi (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Kekuatan (w) |
380 |
120 |
90 |
75 |
65 |
| Sifat listrik dan mekanik | |||||||
|
Frekuensi (GHz) |
Impedansi (Ω) |
Tingkat transmisi |
Kapasitansi |
Perisai |
Suhu operasi jangkauan |
Jari -jari lentur minimum |
Mekanis stabilitas fase |
|
40 |
50 |
77% |
86 pf/m |
>100db |
-65 derajat ~ +165 derajat |
6.35mm |
10GHz/3 derajat 18GHz/5 derajat |
|
Model umum dan indikator teknis
|
|||||||
|
Gambar |
Sku |
Konektor 1 |
Konektor 2 |
Freqency |
Kehilangan pengembalian/VSWR |
|
|

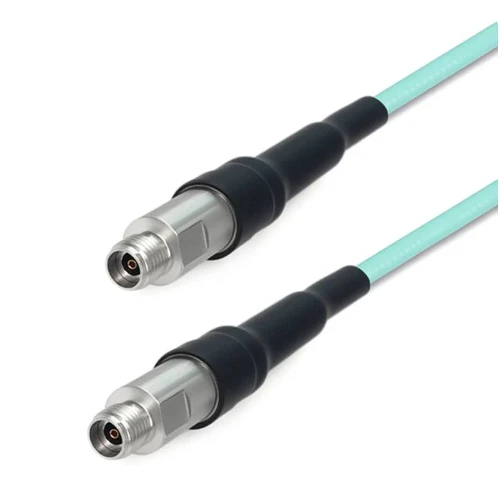

Fru 1-292 f292f-xxx |
2.92mm perempuan |
2.92mm perempuan |
Dc -40 GHz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2.92mm pria |
2.92mm pria |
Dc -40 GHz |
1.44 |
|
|

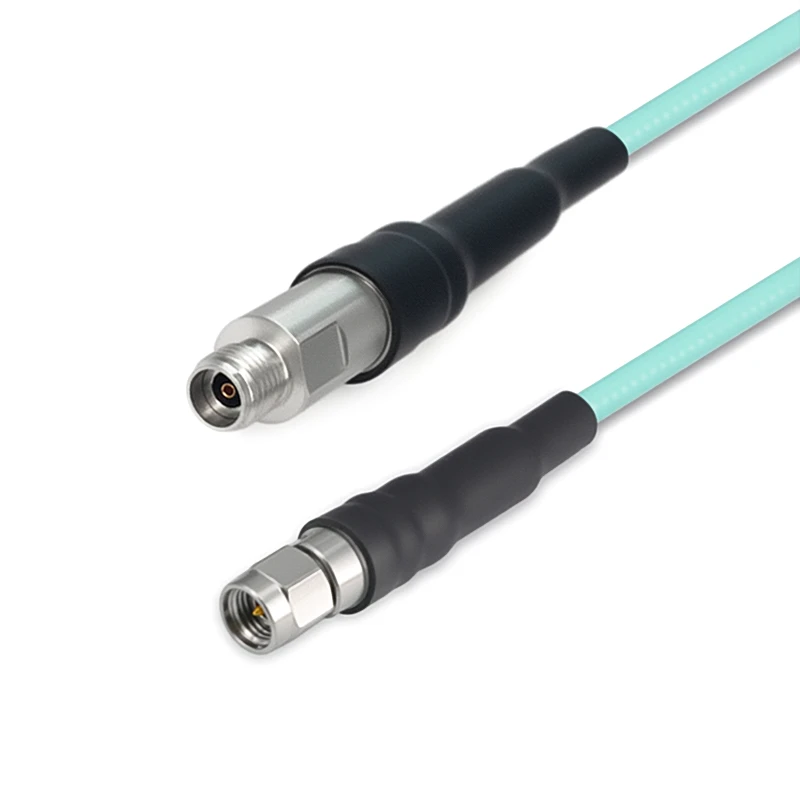

Fru 1-292 m292f-xxx |
2.92mm pria |
2.92mm perempuan |
Dc -40 GHz |
1.44 |
| FRU2/GT3506 RUMAH LOW LOWS STAGING FASE KABEL (65GHz) | ||||
|
|
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalam |
Baja berbalut tembaga berlapis perak |
0.51±0.05 |
|
|
2 |
Isolator |
PTFE SOLID |
1.38±0.05 |
|
|
3 |
Perisai Dalam |
Band tembaga berlapis perak |
1.58±0.05 |
|
|
4 |
Perisai luar |
Braiding kawat tembaga berlapis perak |
1.90±0.05 |
|
|
5 |
jaket |
Fep |
2.20±0.13 |
|
| Atenuasi, daya (kondisi uji pada permukaan laut 20 derajat) | ||||||||||
|
Frekuensi (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Atenuasi (db/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Kekuatan (w) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Sifat listrik dan mekanik | |||||||
|
Frekuensi (GHz |
Impedansi (Ω) |
Tingkat transmisi |
Kapasitansi |
Perisai |
Suhu operasi jangkauan |
Jari -jari lentur minimum |
Tegangan tahan dielektrik |
|
67GHz |
50Ω |
82% |
94pf/m |
>90db |
-55 derajat ~ +125 derajat |
11mm |
800V@DC |
|
Model umum dan indikator teknis
|
|||||||
|
Gambar |
Sku |
Konektor 1 |
Konektor 2 |
Freqency |
Kehilangan pengembalian/VSWR |
|
|
Fru 2- smmsmm-xxx |
Sma Pria |
Sma Pria |
Dc -26.5 GHz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
Sma Pria |
GPO (SMP) Wanita |
Dc -26.5 GHz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
Sma Pria |
GPO (SMP) betina dengan sudut kanan |
Dc -26.5 GHz |
12db |
|
|
Fru 2- smmgppf-xxx |
Sma Pria |
GPPO (mini-SMP) wanita |
Dc -26.5 GHz |
13db |
|
|
Fru 2- smmgppwf-xxx |
Sma Pria |
GPPO (mini-SMP) betina dengan sudut kanan |
Dc -26.5 GHz |
12db |
|
|
Fru 2- smffgpf-xxx |
Betina SMA dengan flensa 4 lubang |
GPO (SMP) Wanita |
Dc -18 GHz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
Betina SMA dengan flensa 4 lubang |
GPPO (mini-SMP) wanita |
Dc -18 GHz |
16db |
|
|
Fru 2-292 m292m-xxx |
2.92mm pria |
2.92mm pria |
Dc -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2.92mm pria |
GPO (SMP) Wanita |
Dc -40 GHz |
14db |
|
|

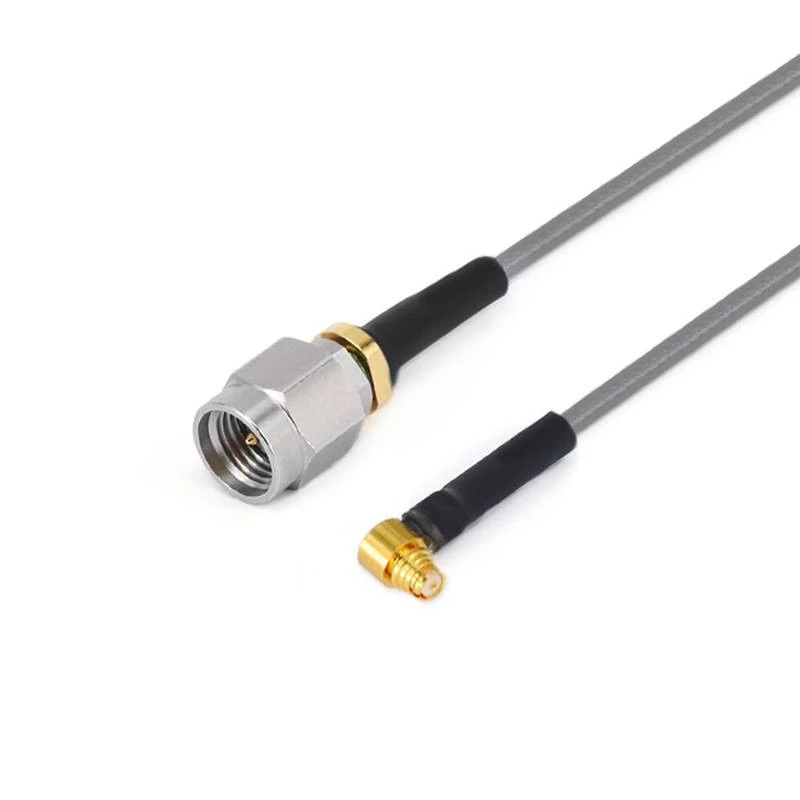

Fru 2-292 mgpwf-xxx |
2.92mm pria |
GPO (SMP) betina dengan sudut kanan |
Dc -40 GHz |
12db |
|
|
Fru 2-292 mmmpxm-xxx |
2.92mm pria |
Pria mmpx |
Dc -40 GHz |
14db |
|
|

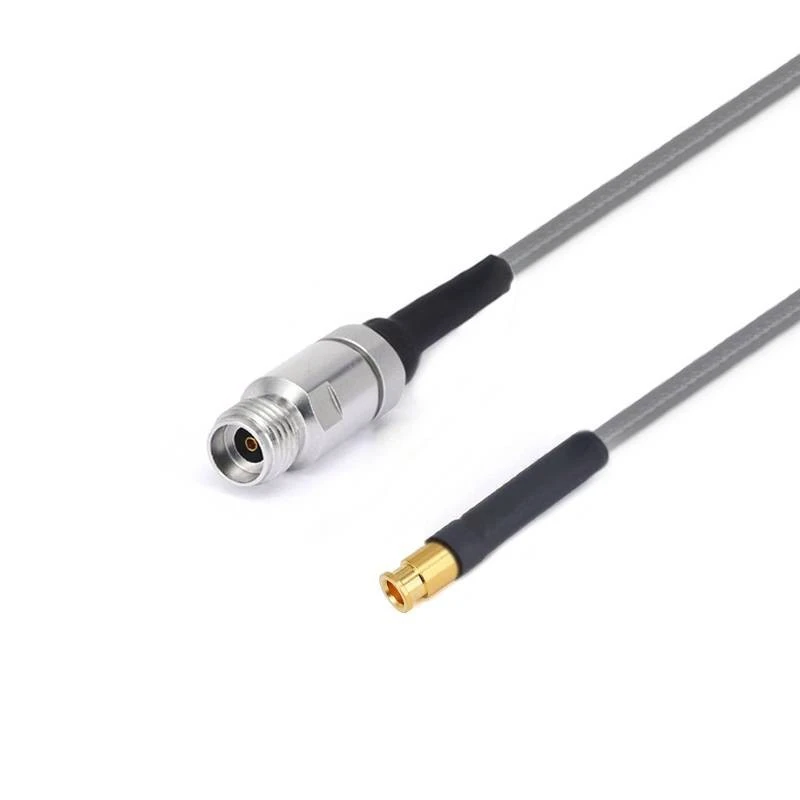

Fru 2-292 mmmpxf-xxx |
2.92mm pria |
Wanita mmpx |
Dc -40 GHz |
14db |
|
|
Fru 2-292 mg3pf-xxx |
2.92mm pria |
G3PO (SMPS) Wanita |
Dc -40 GHz |
14db |
|
|
Fru 2-292 mgppwf-xxx |
2.92mm pria |
GPPO (mini-SMP) betina dengan sudut kanan |
Dc -40 GHz |
12db |
|
|
Fru 2-292 m24m-xxx |
2.92mm pria |
2.4mm pria |
Dc -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2.92mm pria |
GPPO (mini-SMP) wanita |
Dc -40 GHz |
14db |
|
|
Fru 2-292 fg3pf-xxx |
2.92mm perempuan |
G3PO (SMPS) Wanita |
Dc -40 GHz |
14db |
|
|
Fru 2-292 ffg3pf-xxx |
2.92mm betina dengan flensa 4 lubang |
G3PO (SMPS) Wanita |
Dc -40 GHz |
14db |
|
|
Fru 2-292 fmmpxm-xxx |
2.92mm perempuan |
Pria mmpx |
Dc -40 GHz |
14db |
|
|
Fru 2-292 ffmmpxm-xxx |
2.92mm betina dengan flensa 4 lubang |
Pria mmpx |
Dc -40 GHz |
14db |
|
|
Fru 2-292 ffgpf-xxx |
2.92mm betina dengan flensa 4 lubang |
GPO (SMP) Wanita |
Dc -40 GHz |
14db |
|
|
Fru 2-24 m24m-xxx |
2.4mm pria |
2.4mm pria |
Dc -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2.4mm pria |
GPO (SMP) Wanita |
Dc -40 GHz |
14db |
|
|
Fru 2-24 mgpwf-xxx |
2.4mm pria |
GPO (SMP) betina dengan sudut kanan |
Dc -40 GHz |
12db |
|
|
Fru 2-24 mmmpxm-xxx |
2.4mm pria |
Pria mmpx |
Dc -50 GHz |
10db |
|
|
Fru 2-24 mmmpxm-xxx |
2.4mm pria |
Pria mmpx |
Dc -50 GHz |
10db |
|
|
Fru 2-24 mgppf-xxx |
2.4mm pria |
GPPO (mini-SMP) wanita |
Dc -50 GHz |
10db |
|
|
Fru 2-24 mgppwf-xxx |
2.4mm pria |
GPPO (mini-SMP) betina dengan sudut kanan |
Dc -50 GHz |
10db |
|
|
Fru 2-24 ffgpf-xxx |
2.4mm betina dengan flensa 4 lubang |
GPO (SMP) Wanita |
Dc -50 GHz |
10db |
|
|
Fru 2-24 ffgppf-xxx |
2.4mm betina dengan flensa 4 lubang |
GPPO (mini-SMP) wanita |
Dc -50 GHz |
10db |
|
|

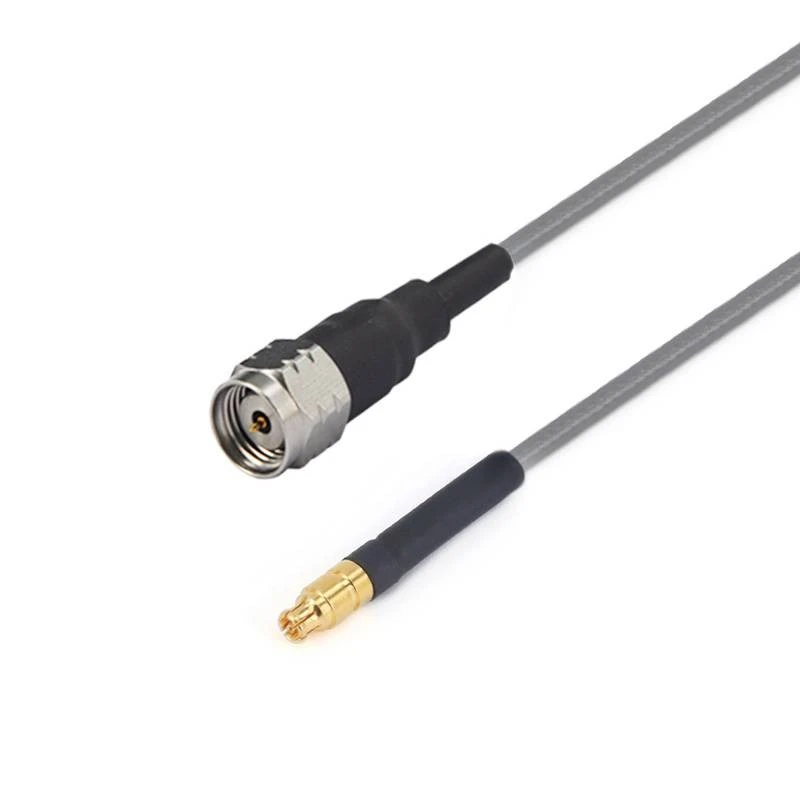

Fru 2-185 mgppf-xxx |
1.85mm pria |
GPPO (mini-SMP) wanita |
Dc -67 GHz |
10db |
|
|
Fru 2-185 wmgppf-xxx |
1.85mm pria dengan sudut kanan |
GPPO (mini-SMP) wanita |
Dc -67 GHz |
10db |
|
|
Fru 2-185 mg3pf-xxx |
1.85mm pria |
G3PO (SMPS) Wanita |
Dc -67 GHz |
10db |
|
|
Fru 2-185 mmmpxm-xxx |
1.85mm pria |
Pria mmpx |
Dc -67 GHz |
10db |
|
|
Fru 2-185 mmmpxf-xxx |
1.85mm pria |
Wanita mmpx |
Dc -67 GHz |
10db |
|
|
Fru 2-185 fgppf-xxx |
1.85mm wanita |
GPPO (mini-SMP) wanita |
Dc -67 GHz |
10db |
|
|
Fru 2-185 ffgppf-xxx |
1,85mm betina dengan flensa 4 lubang |
GPPO (mini-SMP) wanita |
Dc -67 GHz |
10db |
|
|
Fru 2-185 fg3pf-xxx |
1.85mm wanita |
G3PO (SMPS) Wanita |
Dc -67 GHz |
10db |
|
|
Fru 2-185 ffg3pf-xxx |
1,85mm betina dengan flensa 4 lubang |
GPPO (mini-SMP) wanita |
Dc -67 GHz |
10db |
|
|
Fru 2-185 fmmpxm-xxx |
1.85mm wanita |
Pria mmpx |
Dc -67 GHz |
10db |
|
|
Fru 2-185 fmmpxf-xxx |
1.85mm wanita |
Wanita mmpx |
Dc -67 GHz |
10db |
| FRU3/GT3507 RUMAH LOW LOUD FASE Kabel Fase (40GHz) | ||||
|
|
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalam |
Baja berbalut tembaga berlapis perak |
0.91±0.05 |
|
|
2 |
Isolator |
PTFE SOLID |
2.69±0.05 |
|
|
3 |
Perisai Dalam |
Band tembaga berlapis perak |
2.86±0.05 |
|
|
4 |
Perisai luar |
Braiding kawat tembaga berlapis perak |
3.28±0.05 |
|
|
5 |
jaket |
Fep |
3.73±0.13 |
|
| Atenuasi, daya (kondisi uji pada permukaan laut 20 derajat) | |||||
|
Frekuensi (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Atenuasi (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Kekuatan (w) |
380 |
120 |
90 |
75 |
65 |
|
Sifat listrik dan mekanik |
|||||||
|
Frekuensi (GHz) |
Impedansi (Ω) |
Tingkat transmisi |
Kapasitansi |
Perisai |
Suhu operasi jangkauan |
Jari -jari lentur minimum |
Mekanis stabilitas fase |
|
40 |
50 |
85% |
86 pf/m |
>90db |
-65 derajat ~ +165 derajat |
11mm |
10GHz/3 derajat 18GHz/5 derajat |
|
Model umum dan indikator teknis
|
|||||||
|
Gambar |
Sku |
Konektor 1 |
Konektor 2 |
Freqency |
Kehilangan pengembalian/VSWR |
|
|
Fru 3-292 m292m-xxx |
2.92mm pria |
2.92mm pria |
Dc -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2.92mm pria |
2.4mm pria |
Dc -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2.4mm pria |
2.4mm pria |
Dc -40 GHz |
1.35 |
| FRA3/GT2501 Rakitan Kabel Fase Stabil Low Loss (26.5GHz) | ||||
|
|
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalam |
Baja berbalut tembaga berlapis perak |
1.45±0.05 |
|
|
2 |
Isolator |
PTFE SOLID |
3.99±0.05 |
|
|
3 |
Perisai Dalam |
Band tembaga berlapis perak |
4.19±0.05 |
|
|
4 |
Perisai luar |
Braiding kawat tembaga berlapis perak |
4.42±0.05 |
|
|
5 |
jaket |
Fep |
5.21±0.13 |
|
| Atenuasi, daya (kondisi uji pada permukaan laut 20 derajat) | |||||
|
Frekuensi (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Atenuasi (db/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Kekuatan (w) |
800 |
350 |
--- |
100 |
--- |
|
Sifat listrik dan mekanik |
|||||||
|
Frekuensi (GHz) |
Impedansi (Ω) |
Tingkat transmisi |
Kapasitansi |
Perisai |
Suhu operasi jangkauan |
Jari -jari lentur minimum |
Mekanis stabilitas fase |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100db |
-65 derajat ~ +165 derajat |
6.35mm |
10GHz/3 derajat 18GHz/5 derajat |
|
Model umum dan indikator teknis
|
|||||||
|
Gambar |
Sku |
Konektor 1 |
Konektor 2 |
Freqency |
Kehilangan pengembalian/VSWR |
|
|

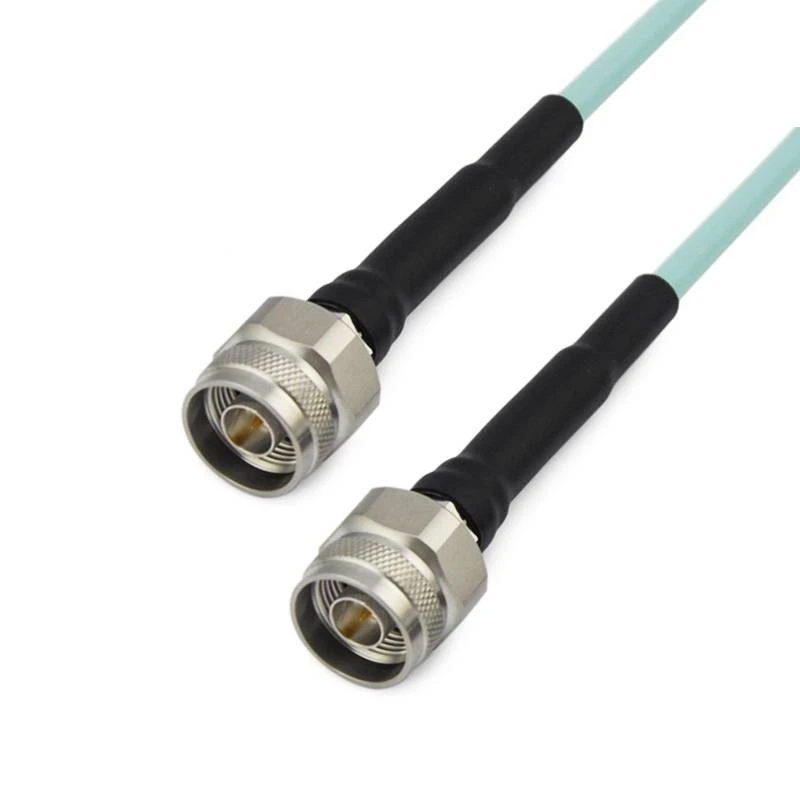

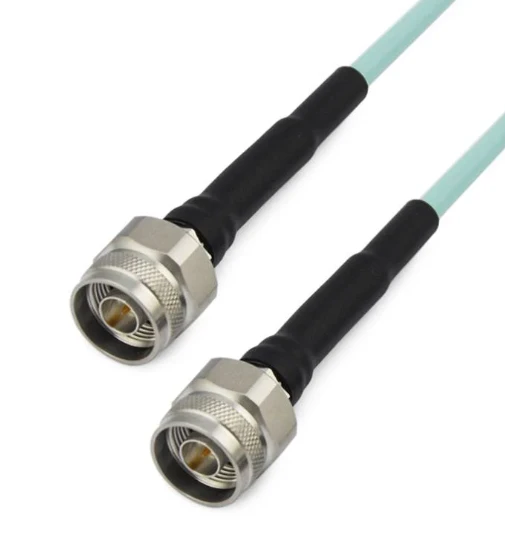

Fra 3- nmnm-xxx |
N pria |
N pria |
Dc -18 GHz |
1.25 |
|
|

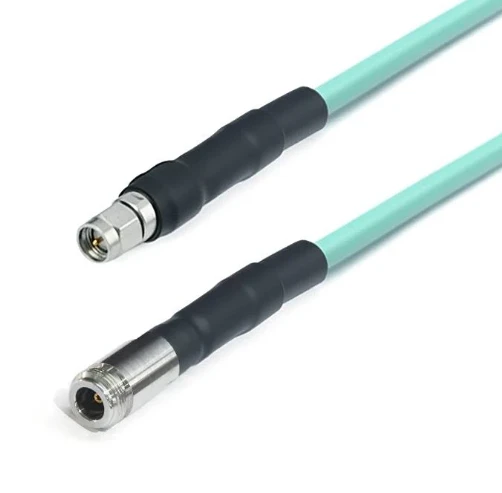

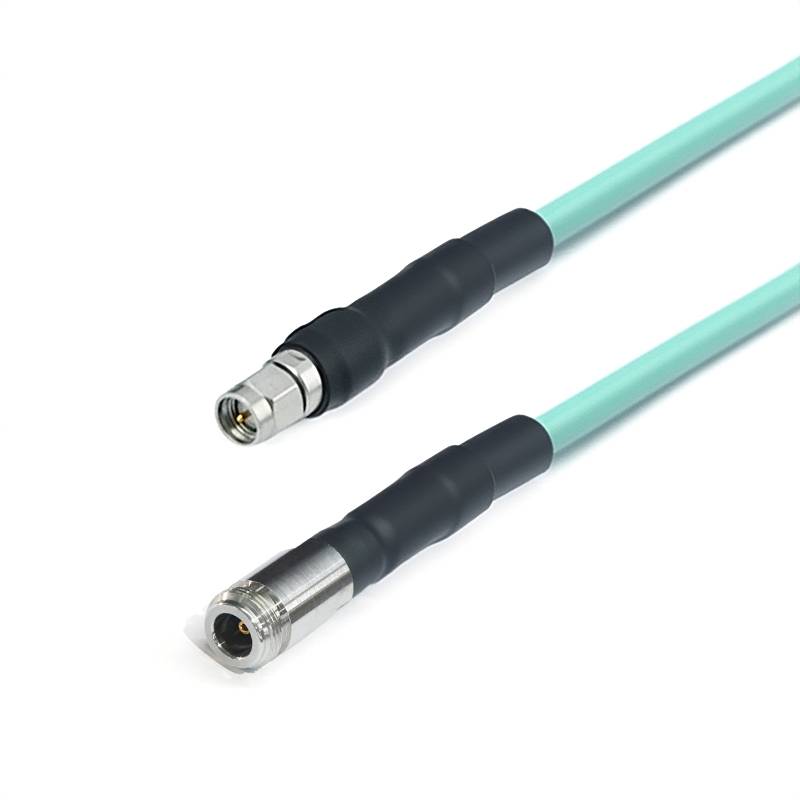

Fra 3- nfsmm-xxx |
N betina |
Sma Pria |
Dc -18 GHz |
1.25 |
|
|

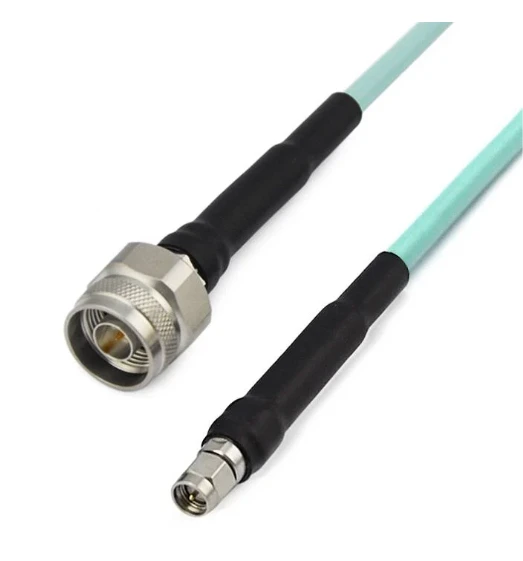

Fra 3- nmsmm-xxx |
N pria |
Sma Pria |
Dc -18 GHz |
1.25 |
|
|

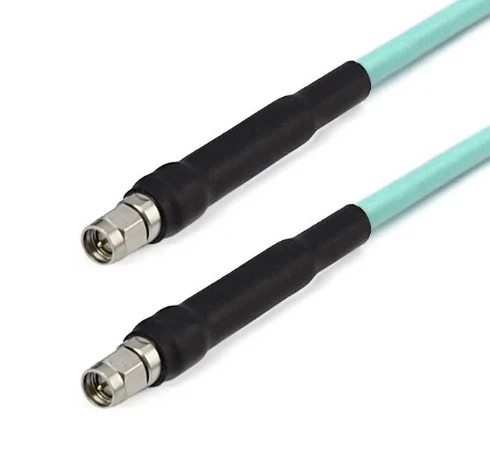

Fra 3- smmsmm-xxx |
Sma Pria |
Sma Pria |
Dc -18 GHz |
1.25 |
|
|

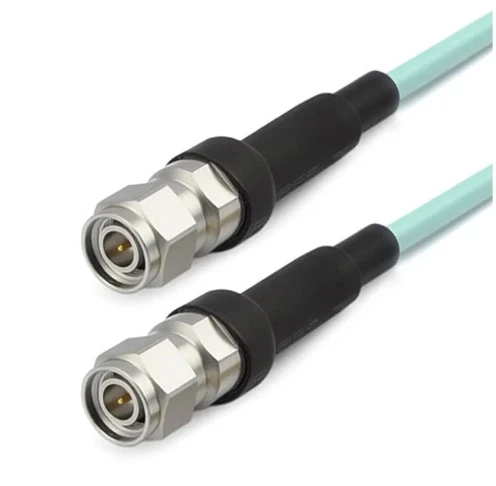

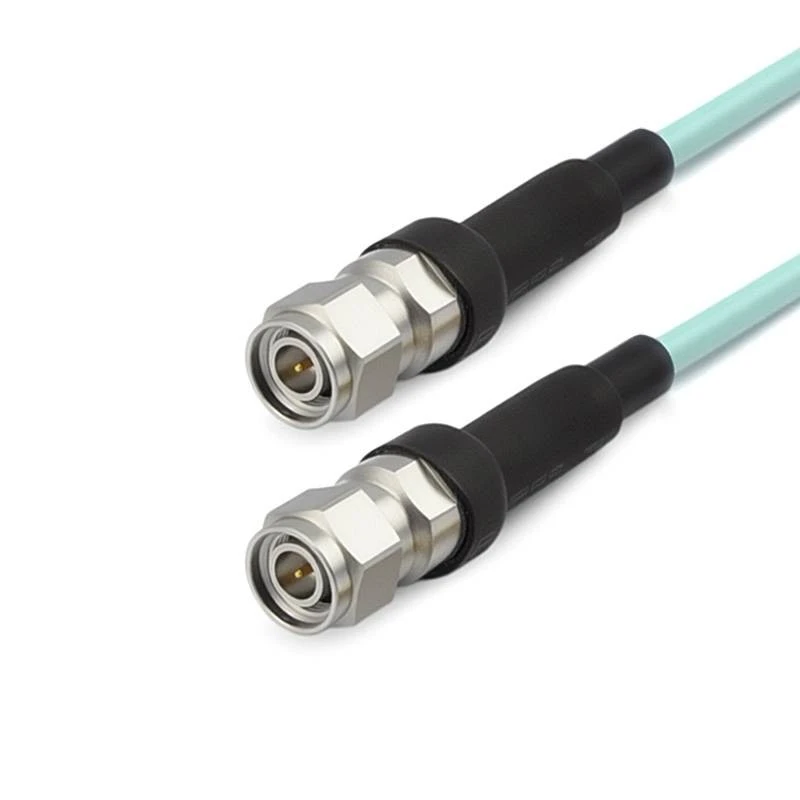

Fra 3- tncmtncm-xxx |
Tnc jantan |
Tnc jantan |
Dc -18 GHz |
1.30 |
Tag populer: Seri stabil fase kerugian rendah, produsen seri stabil fase kerugian rendah, pemasok, pabrik, Kabel perakitan FRA3 FRU2 FRU3, Kabel koaksial yang dapat dibentuk dengan tangan, Seri stabil fase kerugian rendah, Rakitan Kabel RF, Rakitan Kabel Seri RG, Rakitan kabel semi kaku
Kirim permintaan
Anda Mungkin Juga Menyukai
