Kabel Tes Tujuan Umum
Kabel uji tujuan umum banyak digunakan produk kabel di bidang seperti pengujian elektronik, dengan beberapa karakteristik untuk memenuhi beragam persyaratan penggunaan . dalam hal konektor, kabel ini menawarkan berbagai jenis konektor, termasuk 1 . 85mm, 2. 4mm, 2.92mm, g3po, dan g3po, dan g3po, dan g3po, g3 {7} 4mm, g3 {7 {7 {7 {7 {7 {7 {7 {7 {7 {7mm, 2. Semua konektor memiliki impedansi 50 ohm dan polaritas standar.
Deskripsi
Kabel Tes Tujuan Umum
Kabel uji tujuan umum banyak digunakan produk kabel di bidang seperti pengujian elektronik, dengan beberapa karakteristik untuk memenuhi persyaratan penggunaan yang beragam . dalam hal konektor, kabel ini menawarkan berbagai jenis konektor, termasuk 1 . 85mm, 2. 4mm, 2 {{9}. Semua konektor memiliki impedansi 50 ohm dan polaritas standar. Selain itu, konektor memiliki beberapa metode instalasi, termasuk tipe sudut lurus dan kanan, yang dapat disesuaikan secara fleksibel ke antarmuka perangkat yang berbeda.
PENDAHULUAN PRODUK
Dalam hal pemilihan material, kontak sentral, kontak eksternal, dan badan utama terbuat dari bahan seperti kuningan yang dilapisi emas, tembaga berilium yang dilapisi emas, atau baja tahan karat yang dilewati, yang memiliki konduktivitas listrik yang baik dan resistensi korosi {{0} {dielektrik 1 dari piei atau pigi material untuk memastikan {{0} {dielektrik {1 {dielektrik {PiPer {1 {PLICOR PII {PiP LEELECTOR {PiI {PLICOR THE COPPERSOR {1 {PLICOR PII. Baja berpakaian, lapisan isolasi adalah PTFE padat, lapisan pelindung terdiri dari pita tembaga perak dan kawat tembaga, dan selubung terbuat dari bahan fep . Ini tidak hanya secara efektif melindungi sinyal yang mengganggu tetapi juga memiliki kekuatan mekanis tertentu dan resistansi lingkungan.
Aplikasi produk
Selama penelitian, pengembangan, produksi, dan pengujian stasiun pangkalan komunikasi, ponsel, peralatan komunikasi satelit, dll. Kabel digunakan untuk menghubungkan generator sinyal, penganalisa spektrum, dan peralatan lainnya untuk menguji kinerja radio - frekuensi stasiun dasar, memastikan bahwa stasiun pangkalan dapat memberikan layanan komunikasi yang stabil dan efisien .
Catatan penting
1. untuk rakitan kabel panjang khusus, tolong jangan lupa untuk meninggalkan info panjang Anda di halaman checkout;
2. Semua rakitan kabel dapat disediakan dengan pasangan atau grup yang cocok dengan fase; Jika Anda memerlukan kabel untuk dicocokkan fase, silakan kirim email ke kami: sales@flexirf.com
Data Spesifikasi Produk
|
Konfigurasi |
|
|
Konektor 1 Jenis |

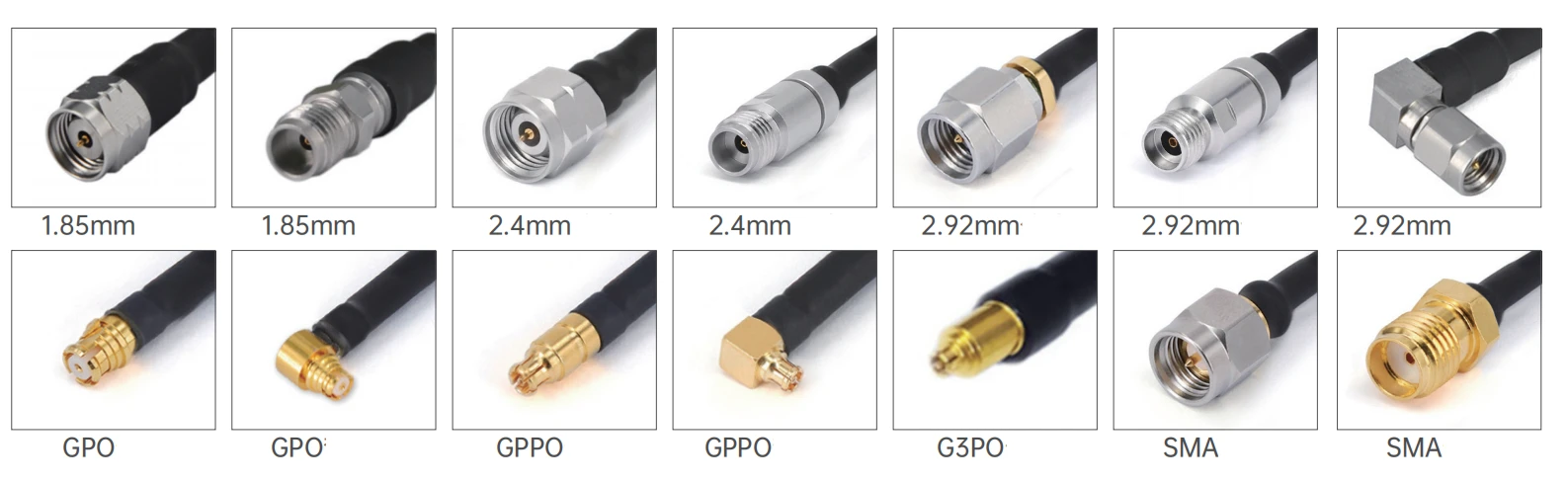

1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N. |
|
Konektor 1 Impedansi |
50 ohm |
|
Konektor 1 polaritas |
Standar |
|
Jenis konektor 2 |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N. |
|
Konektor 2 Impedansi |
50 ohm |
|
Konektor 2 Polaritas |
Standar |
|
Metode pemasangan konektor |
Tidak ada |
|
Gaya tubuh konektor |
Sudut lurus dan kanan |
|
Informasi materi |
|
|
Kontak tengah |
Berlapis emas kuningan, berlapis emas tembaga berilium |
|
Kontak luar |
Berlapis emas kuningan, berlapis emas tembaga berilium, baja tahan karat pasif |
|
Tubuh |
Berlapis emas kuningan, emas tembaga berilium, baja tahan karat pasif |
|
Dielektrik |
PEI/PTFE |
|
Data Lingkungan |
|
|
Kisaran suhu |
-40 derajat ke +165 derajat |
|
2011/65/EU (ROHS) |
Patuh |
|
Spesifikasi kabel |
|
|
Konduktor Pusat |
Copperweld berlapis perak |
|
Dielektrik |
PTFE SOLID |
|
Dua perisai |
Band dan kawat tembaga berlapis perak |
|
Jaket |
Fep |
|
Kapasitansi (PF/M) |
95.1 |
|
Kecepatan propagasi (%) |
70 |
|
Efektivitas melindungi |
<-100dB @ 1GHz |
|
Penanganan kekuatan |
10watt @ 18GHz di permukaan laut, VSWR1.0 |
Jenis produk
| GAF71/RG405SS 405 Series Flexible Cable Assembly | ||||
 |
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalam |
Baja berbalut tembaga berlapis perak |
0.51±0.05 |
|
|
2 |
Isolator |
PTFE SOLID |
1.63±0.05 |
|
|
3 |
Perisai Dalam |
Band tembaga berlapis perak |
1.80±0.05 |
|
|
4 |
Perisai luar |
Braiding kawat tembaga berlapis perak |
2.18±0.05 |
|
|
5 |
jaket |
Fep |
2.54±0.1 |
|
| Atenuasi, daya (kondisi uji pada permukaan laut 20 derajat) | |||||||
|
Frekuensi (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Atenuasi (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Atenuasi (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Model umum dan indikator teknis
|
|||||
|
Gambar |
Sku |
Konektor 1 |
Konektor 2 |
Freqency |
Kehilangan pengembalian/VSWR |
 |

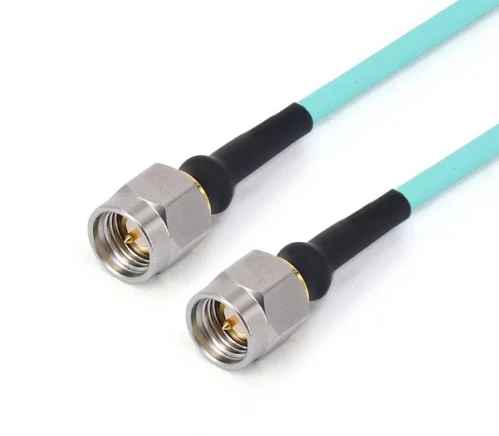

Frf 71- smmsmm-xxx |
Sma Pria |
Sma Pria |
Dc -26.5 GHz |
1.30 |
 |

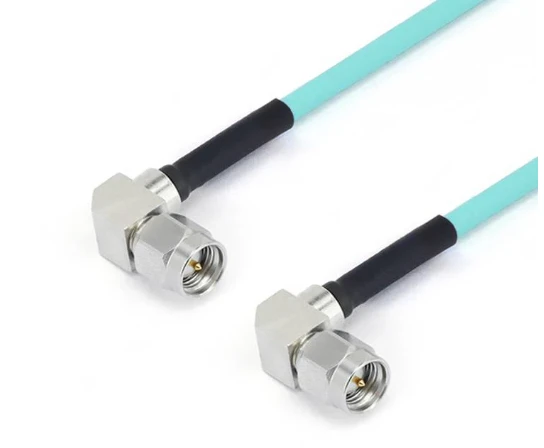

Frf 71- smwmsmwm-xxx -18 g |
Sma jantan dengan sudut kanan |
Sma jantan dengan sudut kanan |
Dc -18 GHz |
1.30 |
 |

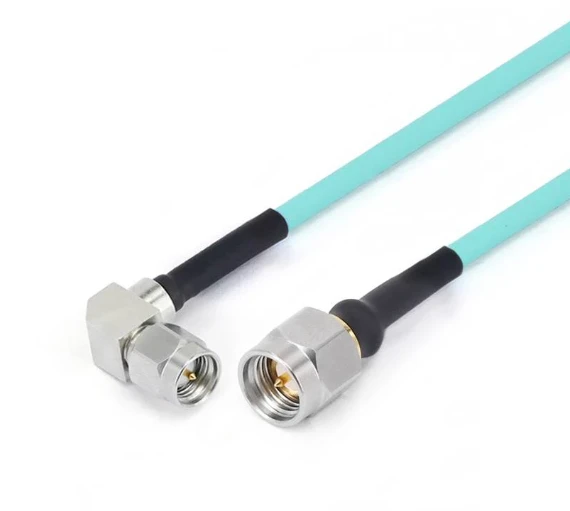

Frf 71- smmsmwm-xxx -18 g |
Sma Pria |
Sma jantan dengan sudut kanan |
Dc -18 GHz |
1.30 |
 |
Frf 71- smmgpf-xxx |
Sma Pria |
GPO (SMP) Wanita |
Dc -26.5 GHz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
Sma Pria |
GPO (SMP) betina dengan sudut kanan |
Dc -26.5 GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
Perempuan sma |
GPO (SMP) Wanita |
Dc -26.5 GHz |
1.35 |
 |
Frf 71- smffgpf-xxx |
Betina SMA dengan flensa 4 lubang |
GPO (SMP) Wanita |
Dc -26.5 GHz |
1.35 |
 |
Frf 71- smmgppf-xxx |
Sma Pria |
GPPO (mini-SMP) wanita |
Dc -26.5 GHz |
14db |
 |
Frf 71- smmgppwf-xxx |
Sma Pria |
Perempuan gppo dengan sudut kanan |
Dc -26.5 GHz |
14db |
 |
Frf 71- smwmgppf-xxx -18 g |
Sma jantan dengan sudut kanan |
GPPO (mini-SMP) wanita |
Dc -18 GHz |
15db |
 |
Frf 71- smwmgppwf-xxx -18 g |
Sma jantan dengan sudut kanan |
Perempuan gppo dengan sudut kanan |
Dc -18 GHz |
15db |
 |
Frf 71- smfgppf-xxx |
Perempuan sma |
GPPO (mini-SMP) wanita |
Dc -26.5 GHz |
14db |
 |
Frf 71- smffgppf-xxx |
Betina SMA dengan flensa 4 lubang |
GPPO (mini-SMP) wanita |
Dc -26.5 GHz |
14db |
 |
Frf 71-292 m292m-xxx |
2.92mm pria |
2.92mm pria |
Dc -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2.92mm pria |
GPO (SMP) Wanita |
Dc -40 GHz |
14db |
 |
Frf 71-292 mgpwf-xxx |
2.92mm pria |
GPO (SMP) betina dengan sudut kanan |
Dc -40 GHz |
12db |
 |
Frf 71-292 fgpf-xxx |
2.92mm perempuan |
GPO (SMP) Wanita |
Dc -40 GHz |
14db |
 |
Frf 71-292 ffgpf-xxx |
2.92mm betina dengan flensa 4 lubang |
GPO (SMP) Wanita |
Dc -40 GHz |
14db |
 |
Frf 71-292 mgppf-xxx |
2.92mm pria |
GPPO (mini-SMP) wanita |
Dc -40 GHz |
14db |
 |
Frf 71-292 fgppf-xxx |
2.92mm perempuan |
GPPO (mini-SMP) wanita |
Dc -40 GHz |
14db |
 |
Frf 71-292 ffgppf-xxx |
2.92mm betina dengan flensa 4 lubang |
GPPO (mini-SMP) wanita |
Dc -40 GHz |
14db |
 |
Frf 71-292 mgppwf-xxx |
2.92mm pria |
GPPO (mini-SMP) betina dengan sudut kanan |
Dc -40 GHz |
12db |
 |
Frf 71-292 mg3pf-xxx |
2.92mm pria |
G3PO (SMPS) Wanita |
Dc -40 GHz |
14db |
 |
Frf 71-292 fg3pf-xxx |
2.92mm perempuan |
G3PO (SMPS) Wanita |
Dc -40 GHz |
14db |
 |
Frf 71-292 ffg3pf-xxx |
2.92mm betina dengan flensa 4 lubang |
G3PO (SMPS) Wanita |
Dc -40 GHz |
14db |
 |
Frf 71-24 m24m-xxx |
2.4mm pria |
2.4mm pria |
Dc -50 GHz |
14db |
 |
Frf 71-24 fgpf-xxx |
2.4mm perempuan |
GPO (SMP) Wanita |
Dc -40 GHz |
12db |
 |
Frf 71-24 ffgpf -100 |
2.4mm betina dengan flensa 4 lubang |
GPO (SMP) Wanita |
Dc -40 GHz |
12db |
 |
Frf 71-24 mgpwf-xxx |
2.4mm pria |
GPO (SMP) betina dengan sudut kanan |
Dc -40 GHz |
10db |
 |
Frf 71-24 mgppf-xxx |
2.4mm pria |
GPPO (mini-SMP) wanita |
Dc -40 GHz |
12db |
 |
Frf 71-24 mgppwf-xxx |
2.4mm pria |
GPPO (mini-SMP) betina dengan sudut kanan |
Dc -40 GHz |
10db |
 |
Frf 71-24 fgppf-xxx |
2.4mm perempuan |
GPPO (mini-SMP) wanita |
Dc -40 GHz |
12db |
 |
Frf 71-24 ffgppf-xxx |
2.4mm betina dengan flensa 4 lubang |
GPPO (mini-SMP) wanita |
Dc -40 GHz |
12db |
 |
Frf 71-185 mg3pf-xxx |
1.85mm pria |
G3PO (SMPS) Wanita |
Dc - 67 GHz |
10db |
 |
Frf 71-185 fg3pf-xxx |
1.85mm wanita |
G3PO (SMPS) Wanita |
Dc - 67 GHz |
10db |
 |
Frf 71-185 ffg3pf-xxx |
1.85mm dengan flensa 4 lubang |
G3PO (SMPS) Wanita |
Dc - 67 GHz |
10db |
|

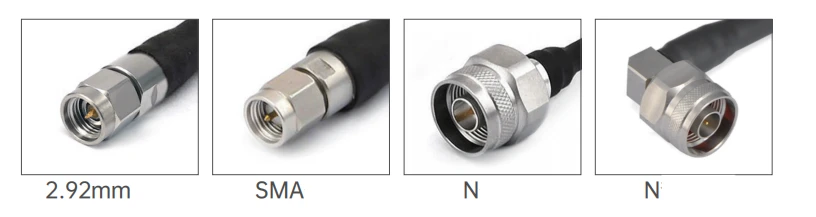

GAF72/RG402SS 402 Series Flexible Cable Assembly |
||||||
|
Diameter Bahan Struktur (mm) |
||||||
 |
1 |
Konduktor dalam |
Baja berbalut tembaga berlapis perak |
0.92±0.05 |
||
|
2 |
Isolator |
PTFE SOLID |
2.97±0.05 |
|||
|
3 |
Perisai Dalam |
Band tembaga berlapis perak |
3.25±0.05 |
|||
|
4 |
Perisai luar |
Braiding kawat tembaga berlapis perak |
3.58±0.1 |
|||
|
5 |
jaket |
Fep |
4.12±0.13 |
|||
| Atenuasi, daya (kondisi uji pada permukaan laut 20 derajat) | |||||||
|
Frekuensi (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Atenuasi (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Atenuasi (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Model umum dan indikator teknis
|
|||||
|
Gambar |
Sku |
Konektor 1 |
Konektor 2 |
Freqency |
Kehilangan pengembalian/VSWR |
|
|
Frf 72- smmsmm-xxx |
Sma Pria |
Sma Pria |
Dc -26.5 GHz |
1.30 |
|
|

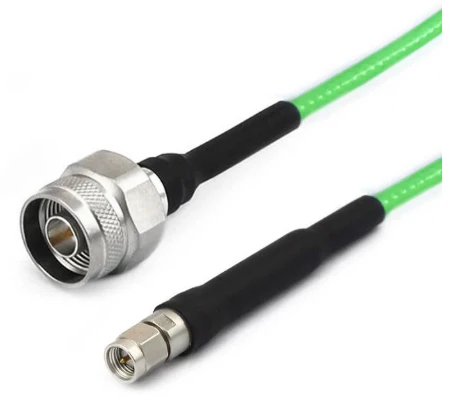

Frf 72- nmsmm-xxx |
N jantan |
Sma Pria |
Dc -18 GHz |
1.25 |
|
|

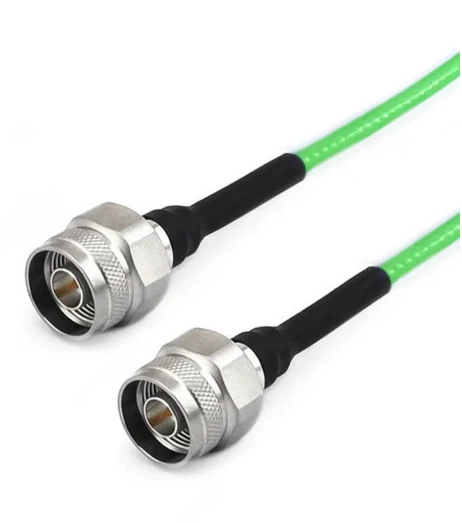

Frf 72- nmnm-xxx |
N jantan |
N jantan |
Dc -18 GHz |
1.25 |
