Rakitan kabel yang dapat dibentuk dengan tangan
Rakitan Kabel Formable Tangan Koax semi-fleksibel adalah perakitan kabel koaksial semi-fleksibel berkinerja tinggi yang memainkan peran penting dalam berbagai bidang. Produk ini dibuat oleh tim profesional. Dengan desainnya yang sangat baik dan kinerja yang andal, ia memenuhi kebutuhan berbagai industri. Ada berbagai spesifikasi kabel yang tersedia, seperti 047 ", 086", dan 141 ".
Deskripsi
Rakitan Kabel Formable Tangan Koax semi-fleksibel adalah perakitan kabel koaksial semi-fleksibel berkinerja tinggi yang memainkan peran penting dalam berbagai bidang. Produk ini dibuat oleh tim profesional. Dengan desainnya yang sangat baik dan kinerja yang andal, ia memenuhi kebutuhan berbagai industri. Ada berbagai spesifikasi kabel yang tersedia, seperti 047 ", 086", dan 141 ".

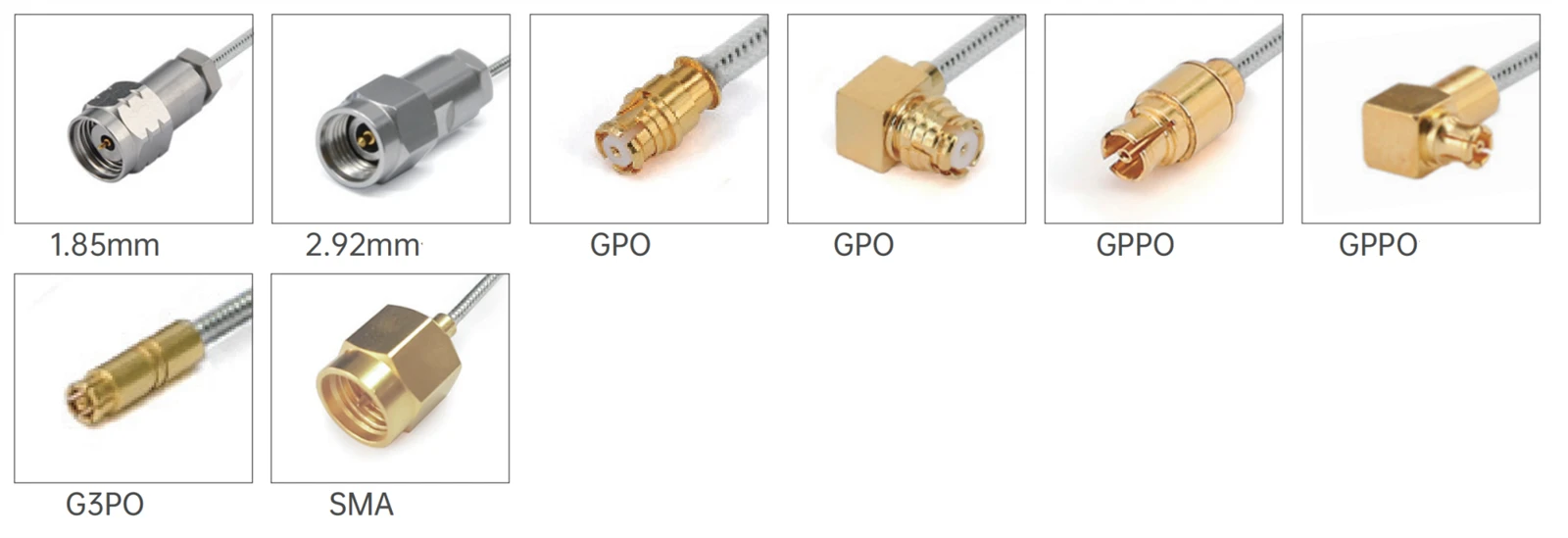

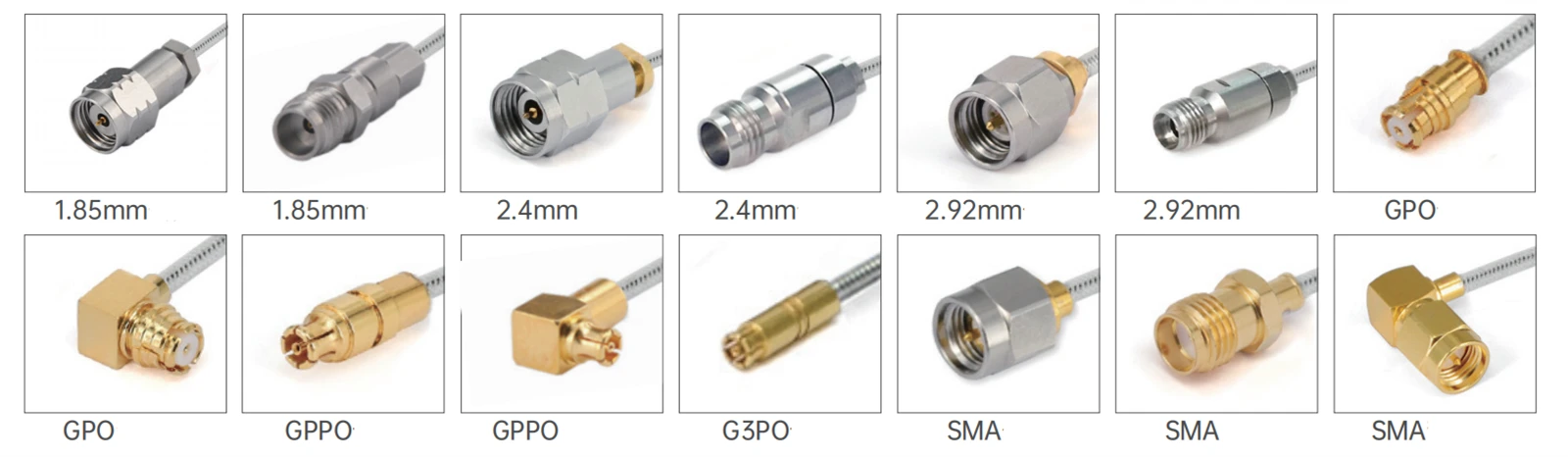

Selain itu, produk ini menawarkan banyak opsi dalam hal jenis konektor, impedansi, polaritas, metode pemasangan, kontak dan bahan perumahan. Jenis konektor termasuk 1.85mm, 2.4mm, 2.92mm, SMA, G3PO, GPPO, MMXP, dll.; Impedansi adalah 50 ohm, dan polaritasnya adalah standar. Ada beragam metode pemasangan, dan kontak dan rumah terbuat dari bahan seperti kuningan yang dilapisi emas, tembaga tembaga berilium yang dilapisi emas, dan baja tahan karat yang dilewati untuk memastikan konduktivitas listrik yang baik dan ketahanan korosi.
PENDAHULUAN PRODUK
Ada seri seperti fr7 0 1 & fr7 0 2/usus -047- form {{2 0}} 47 "seri dan seri FR711 & FR712/usus -085-}. Produk dari seri yang berbeda bervariasi dalam dimensi struktural dan kinerja listrik. Misalnya, diameter konduktor dalam dari FR701 & FR702/usus -047- bentuk 047 "seri adalah 0,29 ± 0,0127mm, sedangkan dari FR711 & FR712/usus -085- bentuk 086" seri adalah 0,51 ± 0,0127mm. Atenuasi dan data daya yang sesuai disediakan untuk frekuensi yang berbeda. Ada juga beberapa model umum dan indikator teknis yang tersedia untuk memenuhi persyaratan skenario aplikasi yang berbeda.
Dalam hal kinerja listrik, konduktor pusat adalah baja tembaga berlapis perak, dikombinasikan dengan isolator PTFE padat dan konduktor luar kawat tembaga kaleng. Ini fitur kapasitansi rendah (95.1pf/m), kecepatan propagasi tinggi (70%), dan efektivitas pelindung yang sangat baik (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Aplikasi produk
Karena karakteristiknya dapat ditekuk dan memiliki kinerja listrik yang sangat baik, ia banyak digunakan di bidang seperti komunikasi, perangkat elektronik, dan pengujian dan pengukuran. Dalam skenario seperti ON - Deteksi situs jaringan komunikasi dan pemecahan masalah peralatan industri, kabel semi -fleksibel digunakan sebagai kabel koneksi sementara. Mereka mudah dibawa dan dioperasikan. Mereka dapat dengan cepat membuat tautan pengujian antara berbagai perangkat, memungkinkan penyelesaian pekerjaan deteksi yang efisien.
Catatan penting
1. Untuk rakitan kabel panjang khusus, jangan lupa untuk meninggalkan info panjang Anda di halaman checkout;
2. Semua rakitan kabel dapat disediakan dengan pasangan atau kelompok yang cocok dengan fase; Jika Anda memerlukan kabel untuk dicocokkan dengan fase, silakan kirim email ke kami: sales@flexirf.com
Data Spesifikasi Produk
|
Konfigurasi |
|
|
Konektor 1 Jenis |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO |
|
Konektor 1 Impedansi |
50 ohm |
|
Konektor 1 polaritas |
Standar |
|
Jenis konektor 2 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/ |
|
Konektor 2 Impedansi |
50 ohm |
|
Konektor 2 Polaritas |
Standar |
|
Metode pemasangan konektor |
Tidak ada |
|
Gaya tubuh konektor |
Sudut lurus dan kanan |
|
Informasi materi |
|
|
Kontak tengah |
Berlapis emas kuningan, berlapis emas tembaga berilium |
|
Kontak luar |
Berlapis emas kuningan, berlapis emas tembaga berilium, baja tahan karat pasif |
|
Tubuh |
Berlapis emas kuningan, emas tembaga berilium, baja tahan karat pasif |
|
Dielektrik |
PEI/PTFE |
|
Data Lingkungan |
|
|
Kisaran suhu |
-40 derajat ke +165 derajat |
|
2011/65/EU (ROHS) |
Patuh |
|
Spesifikasi kabel |
|
|
Konduktor Pusat |
Copperweld berlapis perak |
|
Dielektrik |
PTFE SOLID |
|
Jaket |
Tidak ada atau fep |
|
Kapasitansi (PF/M) |
95.1 |
|
Kecepatan propagasi (%) |
70 |
|
Efektivitas melindungi |
<-100dB @ 1GHz |
|
Penanganan kekuatan |
10watt @ 18GHz at sea level,VSWR1.0 |
Jenis produk
| FR701 & FR702/GUT -047- Formulir 047 "Seri Series Assembly | ||||
 |
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalam |
Baja berbalut tembaga berlapis perak |
0.29±0.0127 |
|
|
2 |
Isolator |
PTFE SOLID |
0.94±0.0254 |
|
|
3 |
Konduktor luar |
Kawat tembaga kaleng |
1.19±0.05 |
|
|
4 |
Jaket |
Fep |
1.6±0.13 |
|
| Atenuasi, daya (kondisi uji pada permukaan laut 20 derajat) | |||||
|
Frekuensi (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Atenuasi (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Kekuatan (w) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Model umum dan indikator teknis
|
|||||
|
Gambar |
Sku |
Konektor 1 |
Konektor 2 |
Freqency |
Kehilangan pengembalian/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2.92mm betina dengan flensa 2 lubang |
G3PO (SMPS) Wanita |
Dc -40 GHz |
12db |
|
|
Fr 701-292 mg3pf-xxx |
2.92mm pria |
G3PO (SMPS) Wanita |
Dc -40 GHz |
12db |
|
|
Fr 701-292 fg3pf-xxx |
2.92mm perempuan |
G3PO (SMPS) Wanita |
Dc -40 GHz |
12db |
|
|
Fr 701-185 mg3pf-xxx |
1.85mm pria |
G3PO (SMPS) Wanita |
Dc -67 GHz |
10db |
|
|
Fr 701-185 fg3pf-xxx |
1.85mm wanita |
G3PO (SMPS) Wanita |
Dc -67 GHz |
10db |
| FR711 & FR712/GUT -085- Formulir 086 "Rakitan Kabel Seri | ||||
 |
Diameter Bahan Struktur (mm) |
|||
|
1 |
Konduktor dalam |
Stee yang berpakaian tembaga berlapis perak |
0.51±0.0127 |
|
|
2 |
Isolator |
PTFE SOLID |
1.69±0.0254 |
|
|
3 |
Konduktor luar |
Kawat tembaga kaleng |
2.2±0.05 |
|
|
4 |
Jaket |
Fep |
2.54 |
|
| Atenuasi, daya (kondisi uji pada permukaan laut 20 derajat) | |||||
|
Frekuensi (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Atenuasi (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Kekuatan (w) |
253 |
157 |
69 |
47 |
33 |
| Model umum dan indikator teknis |
 |
|
Fr712/usus -085- form-fep (dengan jaket fep) |
|||||
|
Gambar |
Sku |
Konektor 1 |
Konektor 2 |
Freqency |
Kehilangan pengembalian/VSWR |
|
|
Fr 712- smmsmm-xxx |
Sma Pria |
Sma Pria |
Dc -26. 5GHz |
1.35 |
|
|

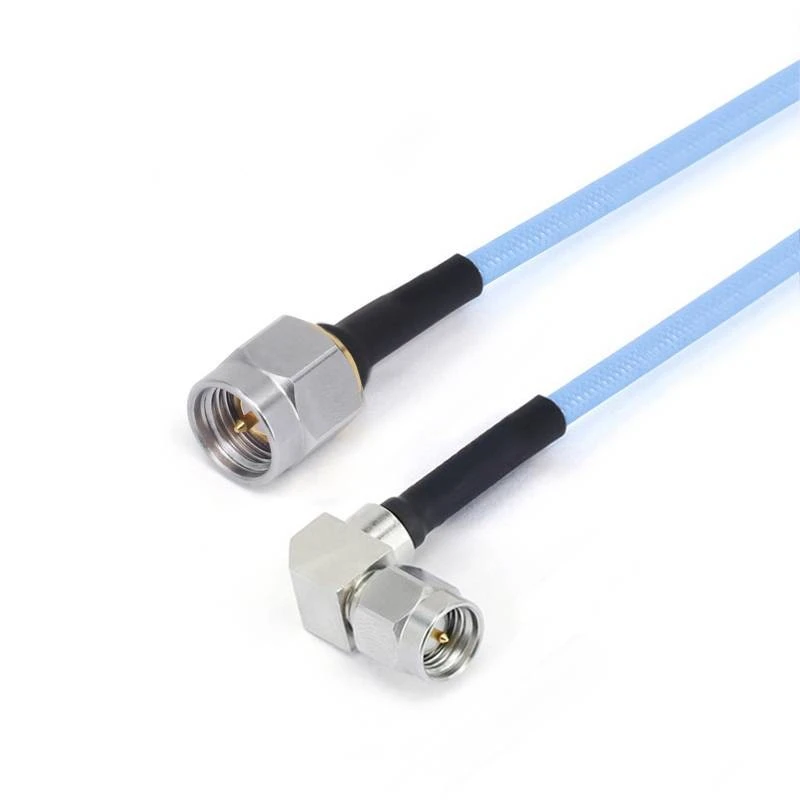

Fr 12- smmsmwm-xxx -18 g |
Sma Pria |
Sma jantan dengan sudut kanan |
Dc -18 GHz |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
Sma jantan dengan sudut kanan |
Sma jantan dengan sudut kanan |
Dc -18 GHz |
1.40 |
|
|
Fr 712- smmgpf-xxx |
Sma Pria |
GPO (SMP) Wanita |
Dc -26. 5GHz |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
Sma Pria |
GPO (SMP) betina dengan sudut kanan |
Dc -26. 5GHz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
Sma Pria |
GPPO (mini-SMP) wanita |
Dc -26. 5GHz |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
Sma Pria |
GPPO (mini-SMP) betina dengan sudut kanan |
Dc -26. 5GHz |
1.40 |
|
|
Fr 712- smwmgppf-xxx -18 g |
Sma jantan dengan sudut kanan |
GPPO (mini-SMP) wanita |
Dc -18 GHz |
15db |
|
|

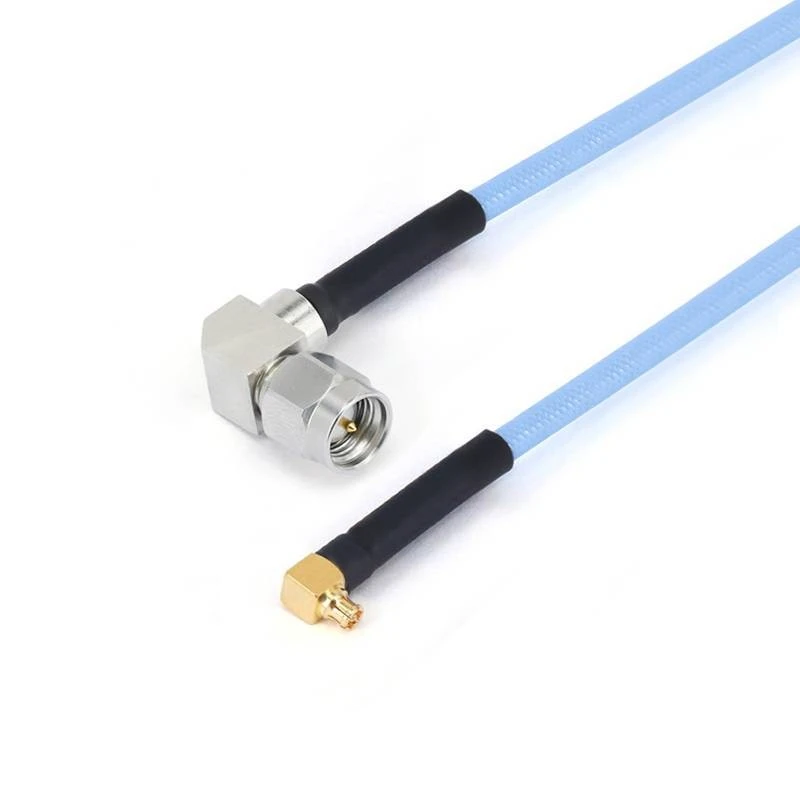

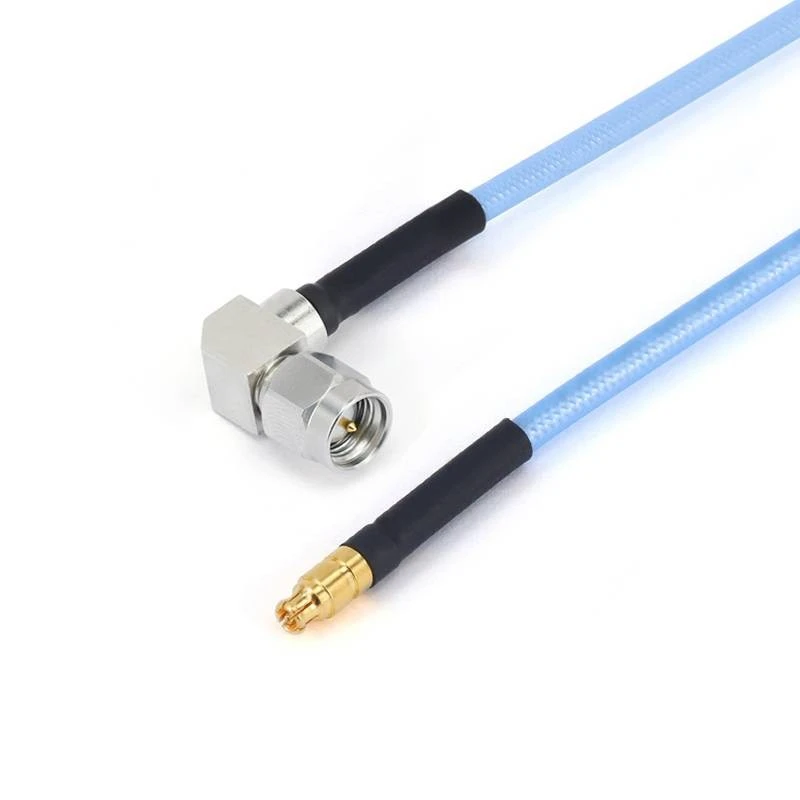

Fr 712- smwmgppwf-xxx -18 g |
Sma jantan dengan sudut kanan |
GPPO (mini-SMP) betina dengan sudut kanan |
Dc -18 GHz |
15db |
|
|
Fr 712- smfgpf-xxx |
Perempuan sma |
GPO (SMP) Wanita |
Dc -18 GHz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
Betina SMA dengan flensa 4 lubang |
GPO (SMP) Wanita |
Dc -18 GHz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
Perempuan sma |
GPPO (mini-SMP) wanita |
Dc -26. 5GHz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
Betina SMA dengan flensa 4 lubang |
GPPO (mini-SMP) wanita |
Dc -26. 5GHz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2.92mm pria |
2.92mm pria |
Dc - 40 GHz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2.92mm pria |
GPO (SMP) Wanita |
Dc - 40 GHz |
10db |
|
|
Fr 712-292 mgpwf-xxx |
2.92mm pria |
GPO (SMP) betina dengan sudut kanan |
Dc - 40 GHz |
10db |
|
|
Fr 712-292 fgpf-xxx |
2.92mm perempuan |
GPO (SMP) Wanita |
Dc - 40 GHz |
10db |
|
|
Fr 712-292 ffgpf-xxx |
2.92mm betina dengan flensa 4 lubang |
GPO (SMP) Wanita |
Dc - 40 GHz |
10db |
|
|
Fr 712-292 mgppf-xxx |
2.92mm pria |
GPPO (mini-SMP) wanita |
Dc - 40 GHz |
14db |
|
|
Fr 712-292 mgppwf-xxx |
2.92mm pria |
GPPO (mini-SMP) betina dengan sudut kanan |
Dc - 40 GHz |
14db |
|
|
Fr 712-292 fgppf-xxx |
2.92mm perempuan |
GPPO (mini-SMP) wanita |
Dc - 40 GHz |
14db |
|
|
Fr 712-292 ffgppf-xxx |
2.92mm betina dengan flensa 4 lubang |
GPPO (mini-SMP) wanita |
Dc - 40 GHz |
14db |
|
|
Fr 712-292 mg3pf-xxx |
2.92mm pria |
G3PO (SMPS) Wanita |
Dc - 40 GHz |
12db |
|
|
Fr 712-292 fg3pf-xxx |
2.92mm perempuan |
G3PO (SMPS) Wanita |
Dc - 40 GHz |
12db |
|
|
Fr 712-292 ffg3pf-xxx |
2.92mm betina dengan flensa 4 lubang |
G3PO (SMPS) Wanita |
Dc - 40 GHz |
12db |
|
|
Fr 712-185 mg3pf-xxx |
1.85mm pria |
G3PO (SMPS) Wanita |
Dc - 67 GHz |
10db |
|
|
Fr 712-185 fg3pf-xxx |
1.85mm wanita |
G3PO (SMPS) Wanita |
Dc - 67 GHz |
10db |
|
|
Fr 712-185 ffg3pf-xxx |
1,85mm betina dengan flensa 4 lubang |
G3PO (SMPS) Wanita |
Dc - 67 GHz |
10db |
|
FR711/usus -085- form (tanpa jaket FEP) |
|||||
|
Gambar |
Sku |
Konektor 1 |
Konektor 2 |
Freqency |
Kehilangan pengembalian/VSWR |
|
|
Fr 711- smmsmm-xxx |
Sma Pria |
Sma Pria |
Dc -26. 5GHz |
1.35 |
 |
Fr 11- smmsmwm-xxx -18 g |
Sma Pria |
Sma jantan dengan sudut kanan |
Dc -18 GHz |
1.35 |
|
|

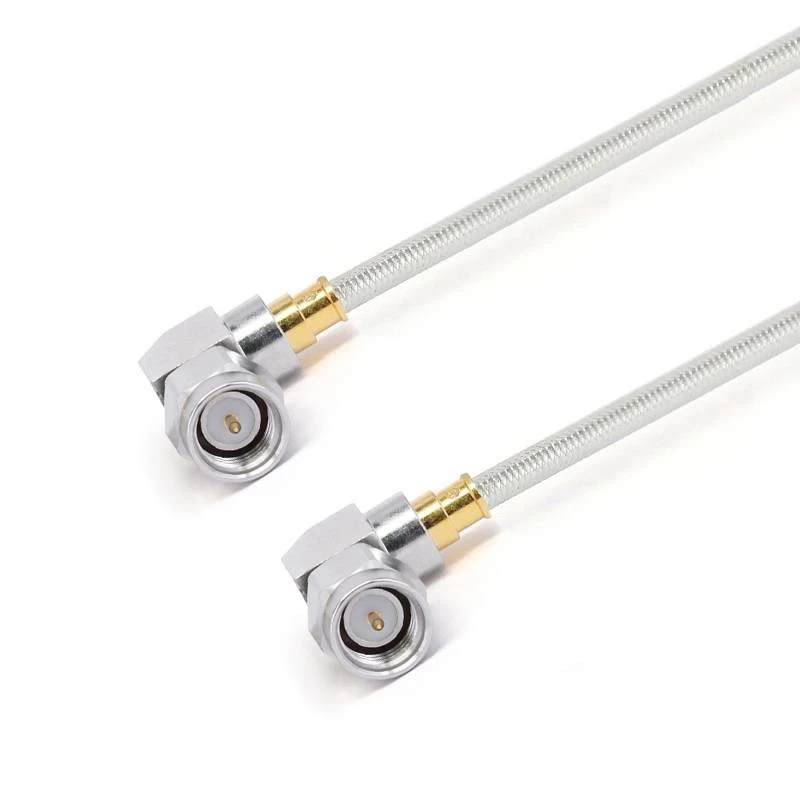

Fr 711- smwmsmwm-xxx -18 g |
Sma jantan dengan sudut kanan |
Sma jantan dengan sudut kanan |
Dc -18 GHz |
1.40 |
|
|

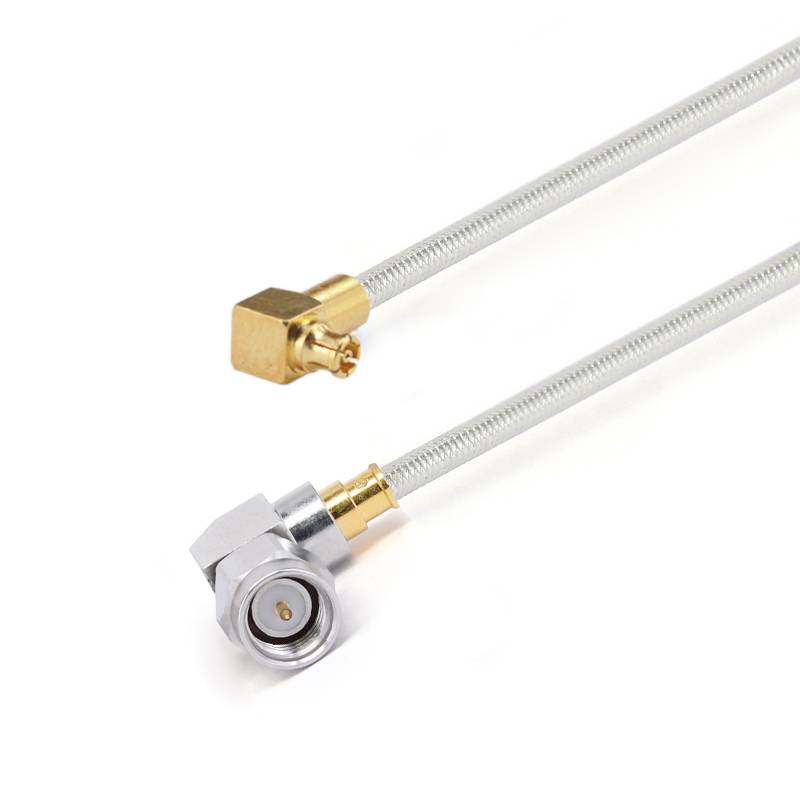

Fr 711- smwmgppwf-xxx -18 g |
Sma jantan dengan sudut kanan |
GPPO (mini-SMP) betina dengan sudut kanan |
Dc -18 GHz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2.92mm pria |
Pria mmpx |
Dc -40 GHz |
14db |
|
|
R 711-292 mmmpxf-xxx |
2.92mm pria |
Wanita mmpx |
Dc -40 GHz |
14db |
|
|
Fr 711-24 mmmpxm-xxx |
2.4mm pria |
Pria mmpx |
Dc -50 GHz |
12db |
|
|
Fr 711-24 mmmpxf-xxx |
2.4mm pria |
Wanita mmpx |
Dc -50 GHz |
12db |
|
|
Fr 711-185 mmmpxm-xxx |
1.85mm pria |
Pria mmpx |
Dc -67 GHz |
10db |
|
|
Fr 711-185 mmmpxf-xxx |
1.85mm pria |
Wanita mmpx |
Dc -67 GHz |
10db |
|
|
Fr 711-185 mg3pf-xxx |
1.85mm pria |
G3PO (SMPS) Perempuan |
Dc -67 GHz |
10db |
|
|
Fr 711-185 fg3pf-xxx |
1.85mm wanita |
G3PO (SMPS) Perempuan |
Dc -67 GHz |
10db |
|
|
Fr 711-185 ffg3pf-xxx |
1,85mm betina dengan flensa 4 lubang |
G3PO (SMPS) Perempuan |
Dc -67 GHz |
10db |
